如何用altium designer将Gerber文件反向生成PCB

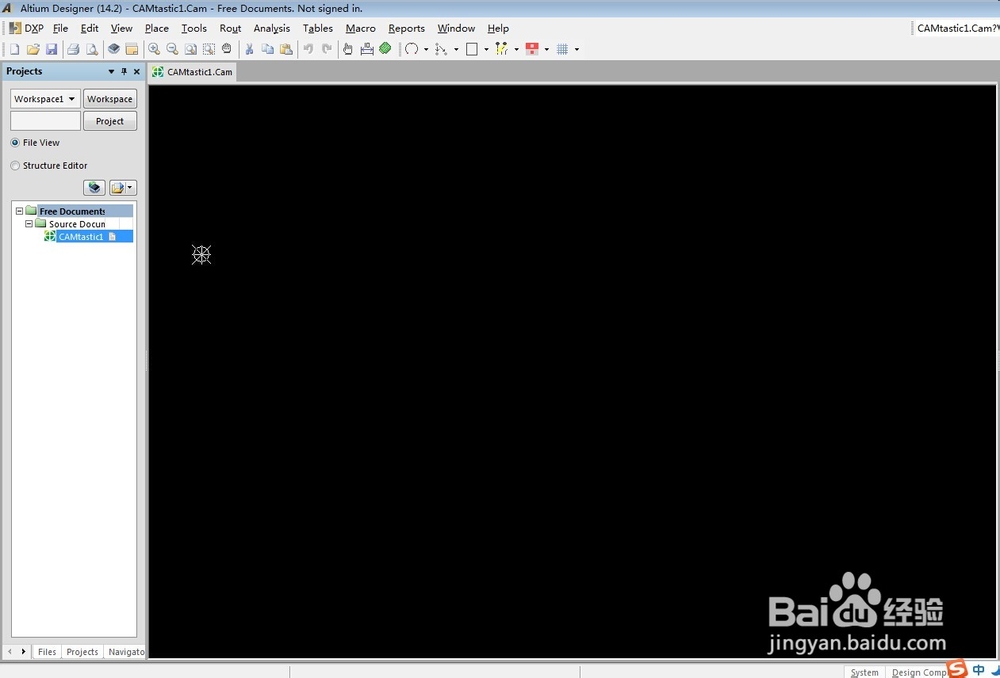

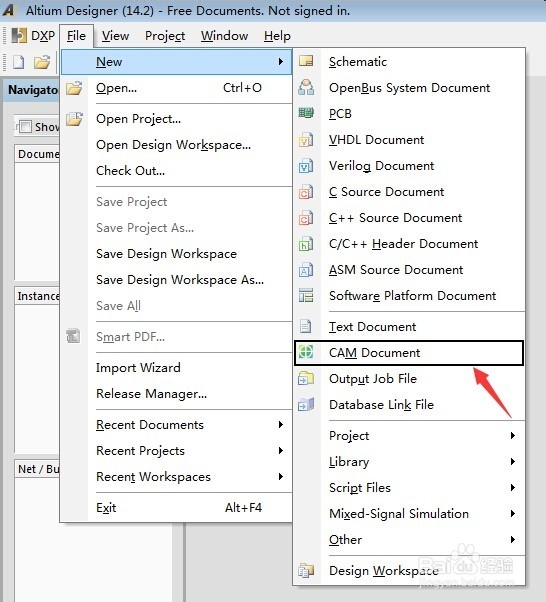

1、新建一个CAM文件。打开Altium designer14.2软件，File——New——Cam document。

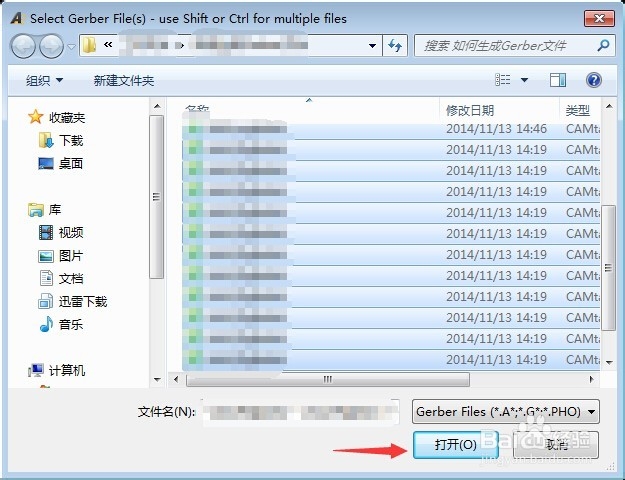

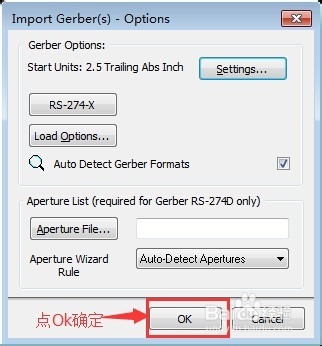

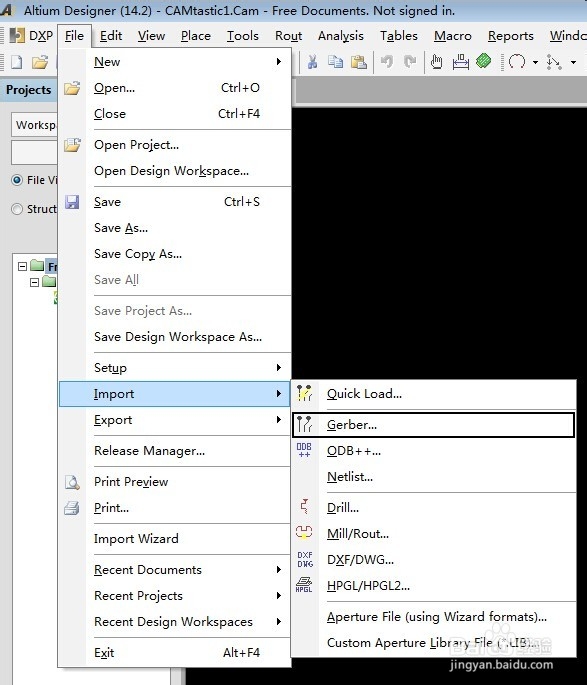

2、导入Gerber文件。在新建的CAM文件中，File——Import——Gerber，导入Gerber文件。选择需要打开的Gerber文件，点打开，在弹出的窗口选择OK确定。

3、成功导入。（这时会有一个.log文件生成，如有错误会在里面显示）

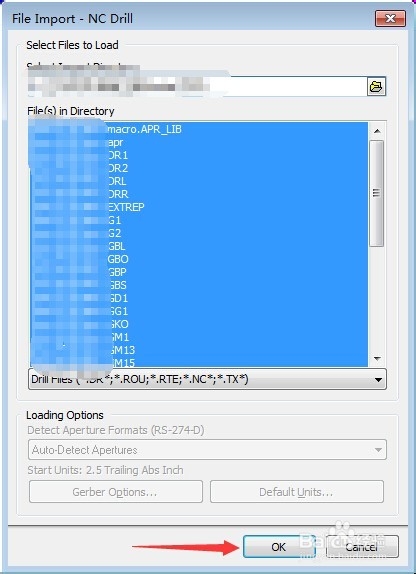

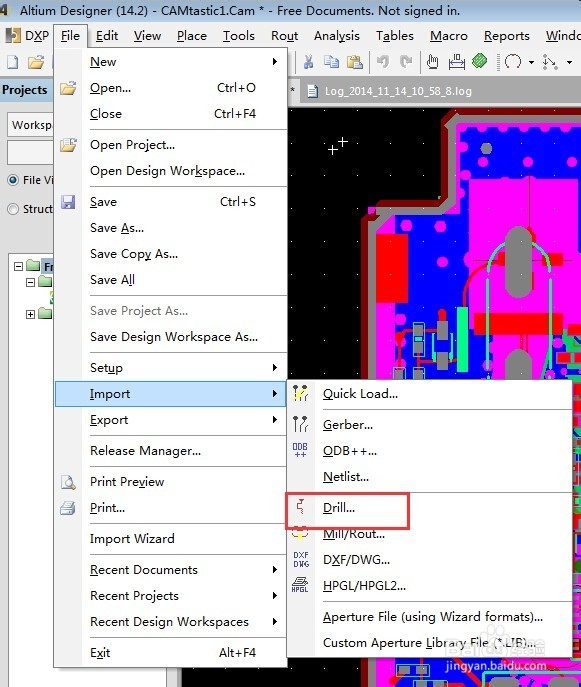

4、导入NC Drill和网表文件。在新建的CAM文件中，File——Import——drill，导入NC drill文件。

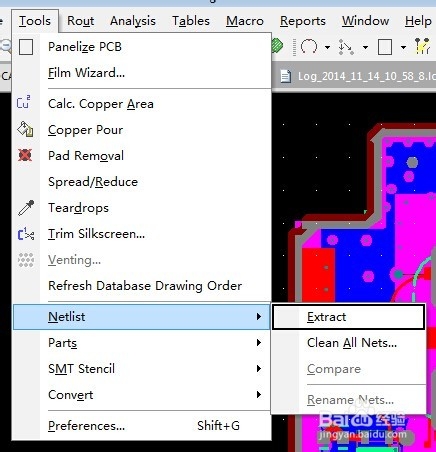

5、Tool——Netlist——extract，提取导入的Gerber文件的网络（将相连的track视为同一网络，网络名随机生成）。如果不导入网络表将不能生成PCB文件。

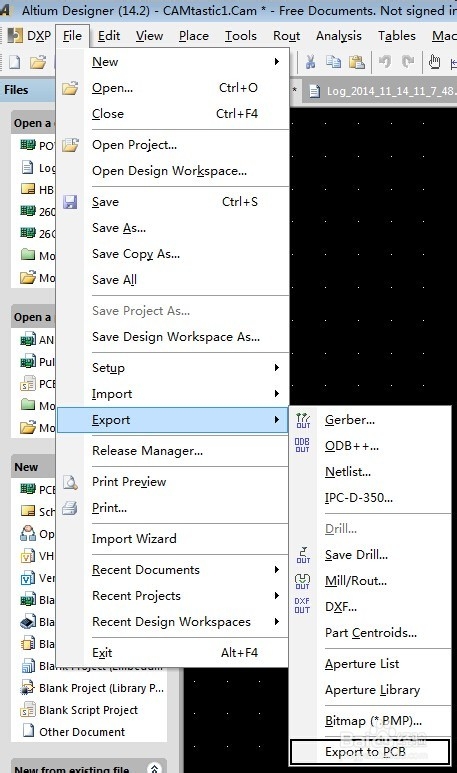

6、File——Export——Export to PCB,将CAM文件导出到PCB。如果上一步没有网络表的生成，将不能实现PCB导出。
