水运工程塑料排水板整套工程资料编辑以及做法

1、首先看水运工程的岩土图纸地基处理平面图，大概知道平面位置，以及相应的断面号，本次看看3-3断面。

3、知道炝里谧艮断面、平面，就用CAD的图纸打开平面布置图，做好布桩图，根据断面图标注的间距来取点，分好单位工程或者验收部位，本次是B2~B4泊位，既分单位工程，也是验收部位。

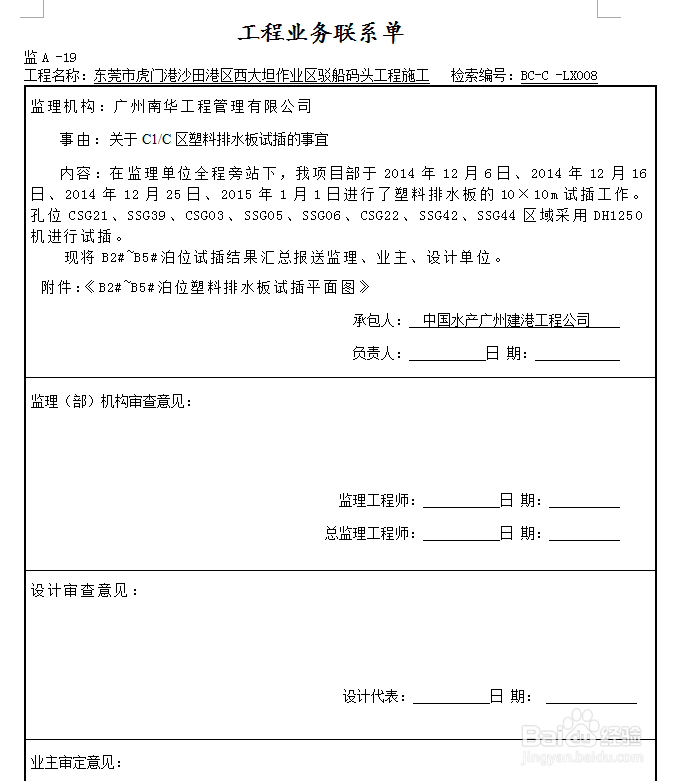

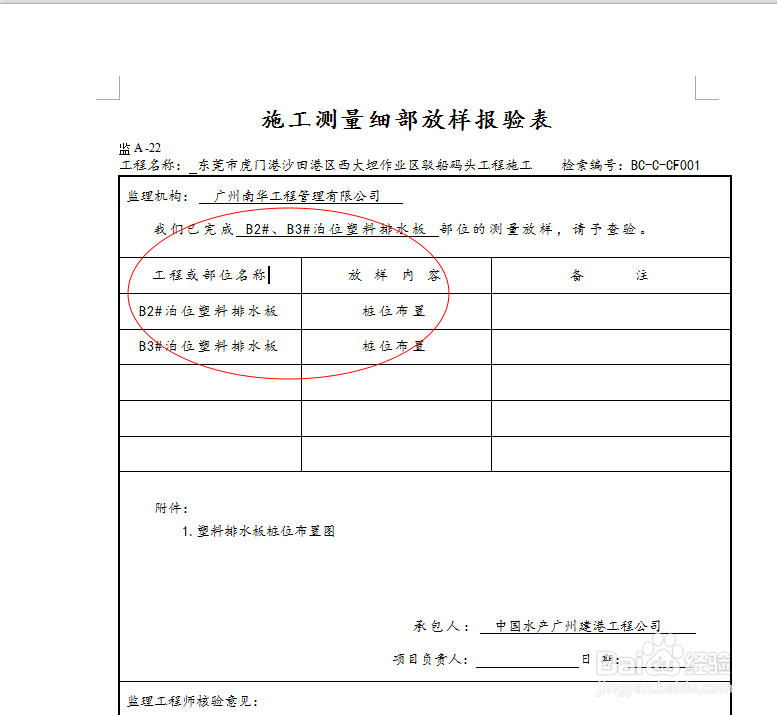

5、测量放样签认后，施工单位会同监理单位人员前往现场进行场地试插，每块位置局部试插，通过试插数据计算平均数，做成最终排水板深度。

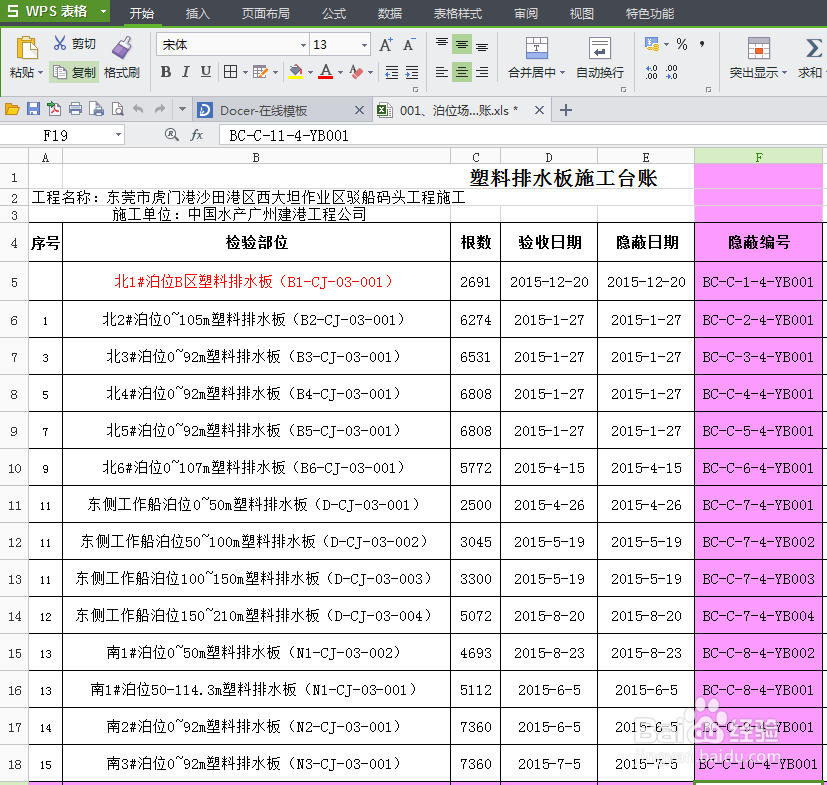

7、上述完成后，现场施工完毕一个区域后，可通知监理单位负责人验收排水板，那样资料员可事先做好施工台账，方便急忙之时能够立刻将验收资料提交。

9、通过报验表可以看到后面的附件，第一个附表就是隐蔽工程验收记录，需要附上最终的布板图，以及此个区域的排水板总根数。

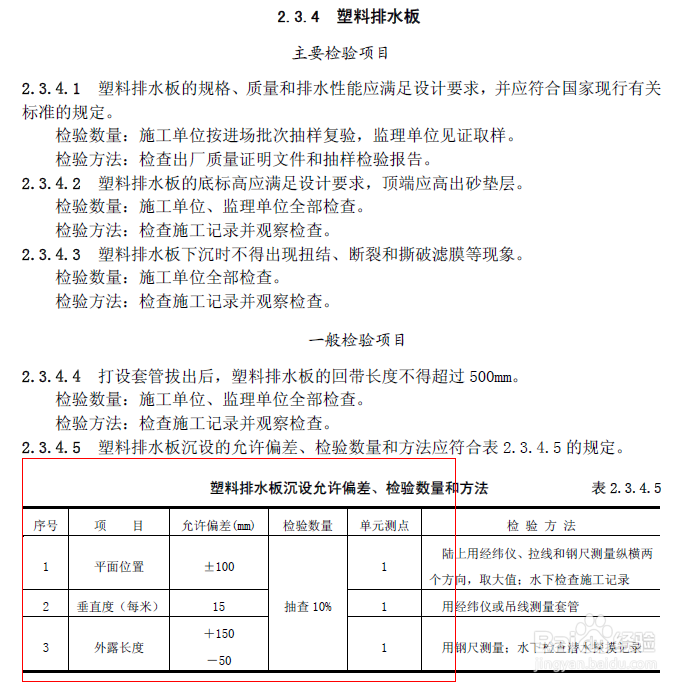

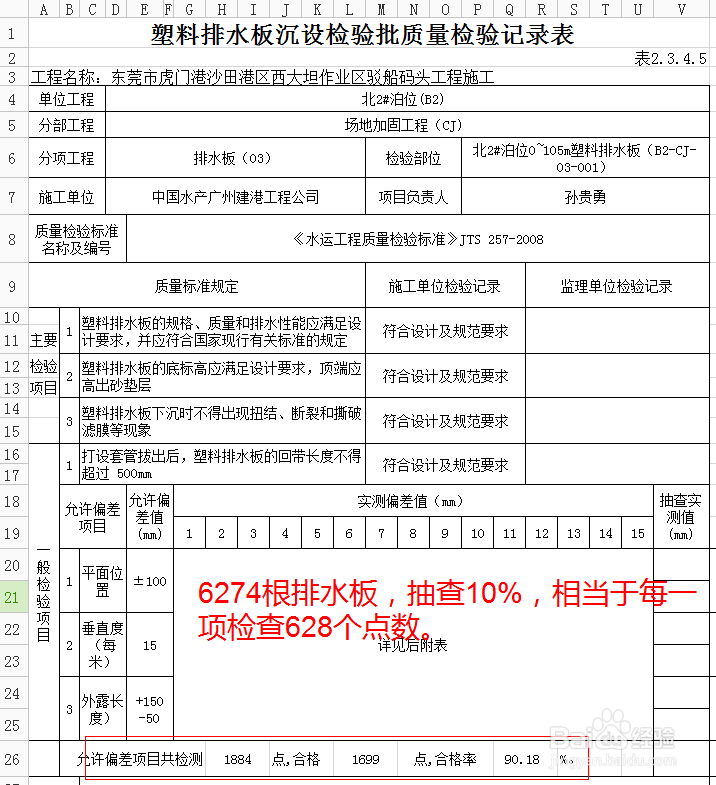

11、上述所说的检查点数，是通过水运工程验收规范计算的点数，规范提到单元测点，检验方法，非常详细。

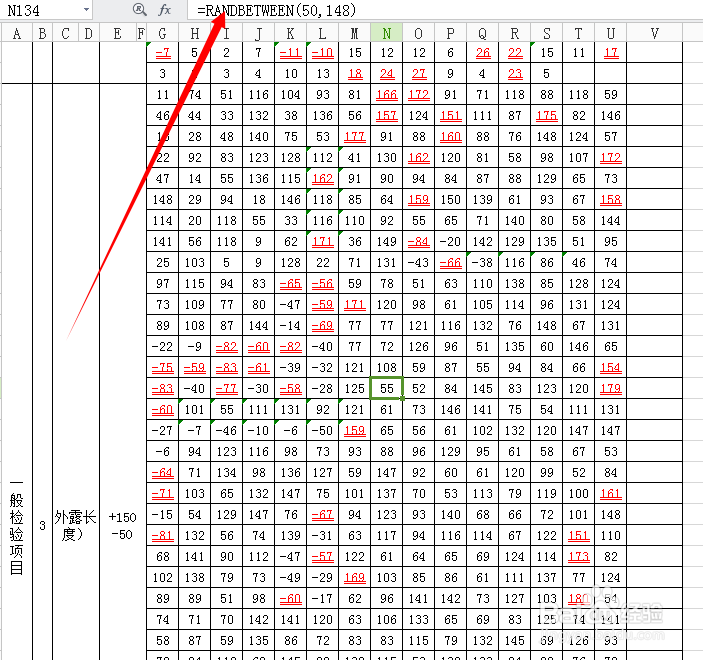

13、垂直度的数据计算也一样，记得垂直度的偏差范围是15，代表数据不能是负数，只能1~15合格点，或者大于15，不合格点。
