LIX661发电机数据采集器安装操作

1、首先拆开后盖，装上手机卡。

2、然后装好后盖，卡好连接线

3、分别连接通讯天线GSM和定位天线GPS

4、发电机A相接发电输入L1,零线接发电输入N

5、负载L1、L2、L3分别穿过电流互感器电流A、电流B、电流C

1、监控操作步骤

1）登录系统

打开网址http://115.28.73.206/，输入用户名：ZXAdmin ；密码：000000 ；点击登录

2、新增被监控的油机

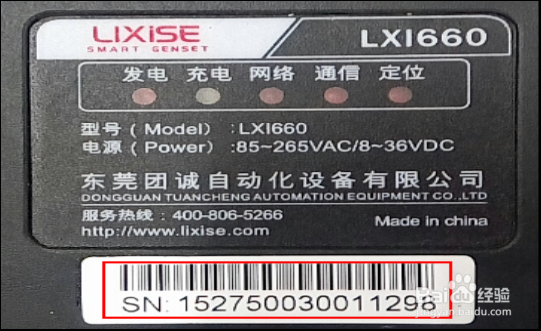

进入远程监控系统后，在左边导航栏点击“远程监控系统”->“油机状态”；点击按键1，新增设备监控，输入ID号（LXI66x背板上的条码）和别名（发电机设备名称，方便监控），全部输入后，点击确定。

3、启动发电机 到成功带载(带载电流必须大于2A)。观察到采集器的发电灯 快闪3分钟后 常亮，此时 发电正常，同时观察 采集器的网络灯 从快闪变成 慢闪，此时 网络连接服务器成功。

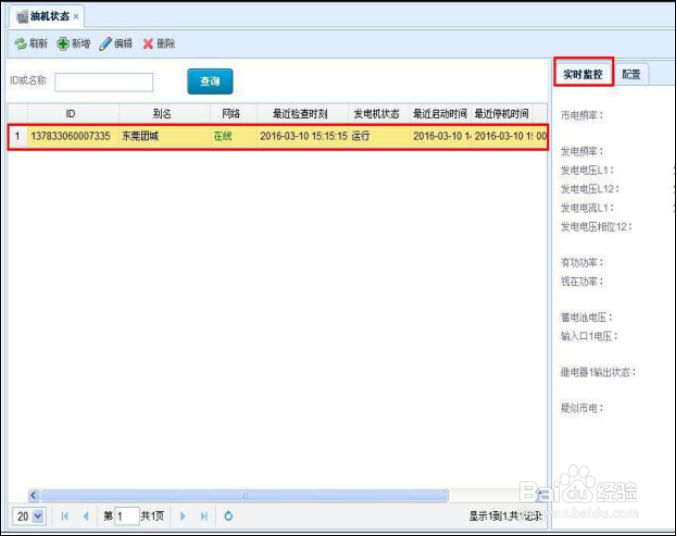

4、发电机启动成功和网络连接成功后，在监控界面点击你所监控的机组，观察网络是否显示在线，操作鼠标点击右边界面框架实时监控，可实时读取采集器所有数据状态，包括市电数据，和发电数据等等。

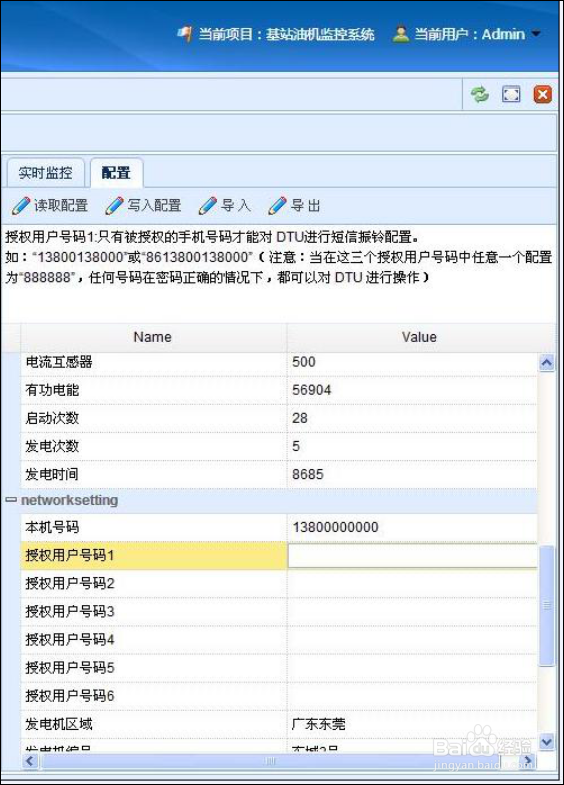

5、如果想修改采集器信息（比如增加短信上报功能，发电机每次启动，停机和每天自检将发电电压，电流等数据以短信发送给相关人员）；首先，操作点击配置（如图九）按键1；然后操作点击读取配置（如图九）按键2；其次，在授权用户号码输入相关人员的手机号码；最后操作点击写入配置（如图九）按键3

6、查询油机位置：进入远程监控系统后，在左边导航栏点击“远程监控系统”->“油机位置”；百度地图上出现，就是油机位置（如图十）

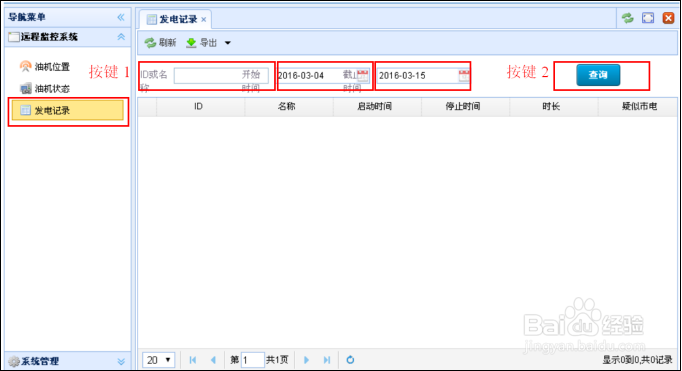

7、查询发电机记录：进入远程监控系统后，在右边导航栏点击“远程监控系统”->“发电记录”；操作按键1，输入查询油机ID（油机LXI660面板上的条码）->，选择“开始时间和截至时间”->操作按键2，点击查询（
