绘制任意坡顶方法

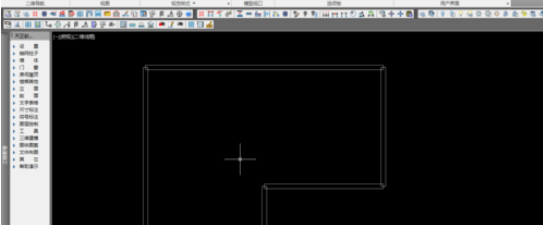

1、我们先打开天正建筑2014软件，绘制一些简单的墙体，如下图所示

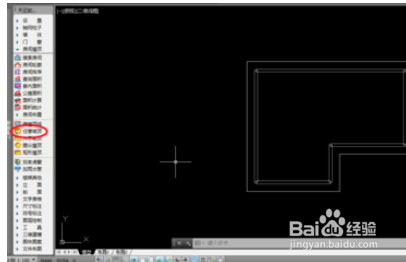

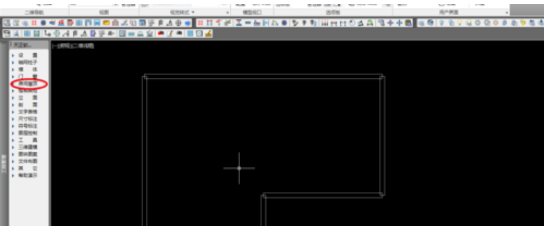

2、然后我们点击“房间屋顶”，然后点击二次目录“搜屋顶线”，如下图所示

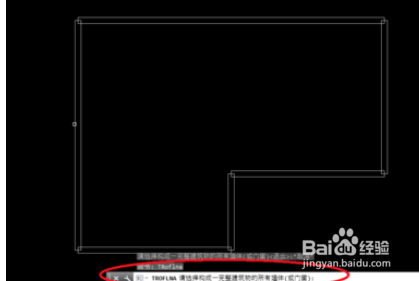

3、接着我们根据命令行提示，“选择构成一建筑物的所有墙体(或门窗)”，选择完成后点击回车键，在命令行输入“偏移外皮距离”，点击回车键，如下图所示

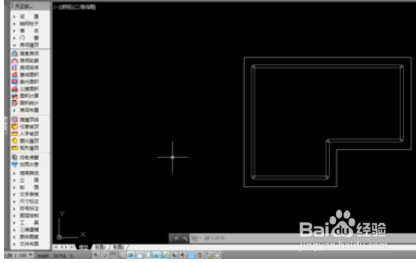

4、完成屋顶线的绘制，如下图所示

5、这时我们点击二次目录“任意坡顶”，根据命令行提示“选择一封闭的多段线”，选择完成后;根据命令行提示“输入坡度角”、输入“出檐长”;如下图所示

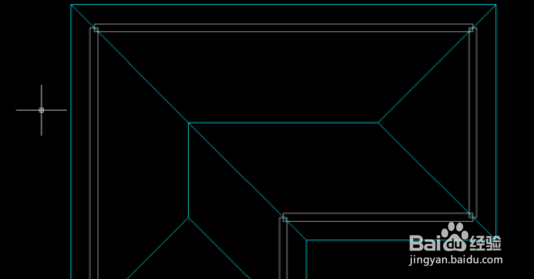

6、完成“任意坡顶”的绘制，如下图所示

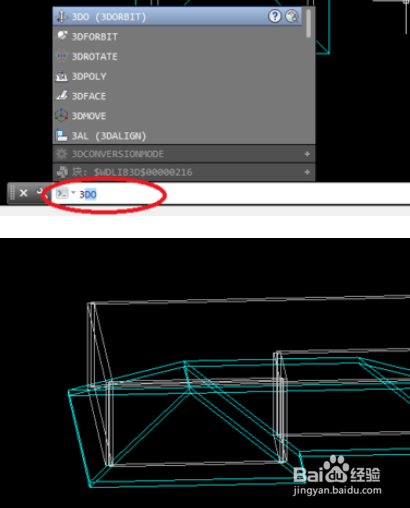

7、这个时候我们在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，可以看见屋顶的位置在房间底板，如下图所示

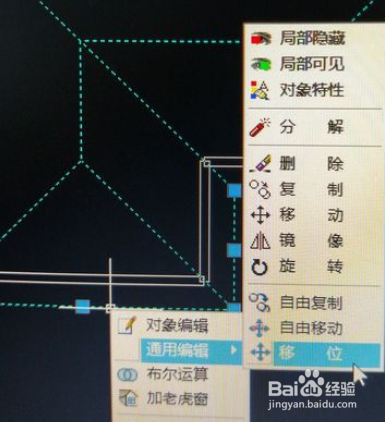

8、在绘制界面选择屋顶，右键选择“通用编辑”，然后选择二次目录“移位”;然后根据命令行提示，选择“竖移”，输入竖移距离，如下图所示

9、在命令行输入“3DO”，点击回车键，进入“受约束地动态观察模式”，然后可以直观地看到自己绘制地任意坡顶，如下图所示

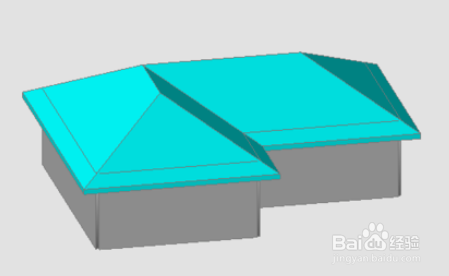

10、最后我们可以改变一下“视觉样式”，看一下自己绘制的任意坡顶;在“受约束的动态观察”模式下点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示
