回路（接触）电阻测试仪使用说明书

1、大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

2、抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

3、使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

4、携带方便：体积小、重量轻。

1、 测量范围：1～1999μΩ

2、 分 辨 率：1μΩ

3、 测试电流：DC 100A

4、 测量精度：0.5%

5、 显示方式：电流 ：三位半LCD

       电阻 ：三位半LCD

6、 工作电源：AC220V±10%  50Hz

7、 工作环境：温度- 10℃～40℃   湿度：≤80 %RH

8、 体    积：300×270×200 mm3

9、 重    量：5Kg（不含附件）

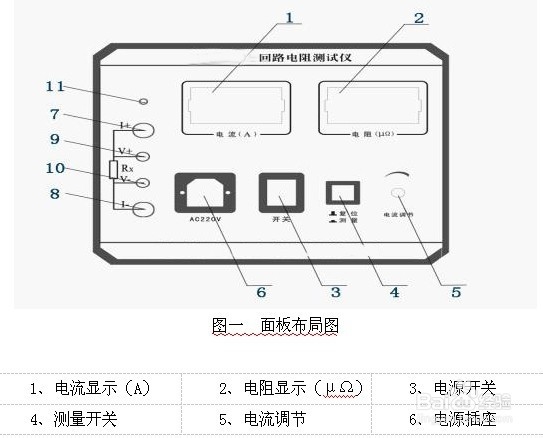

1

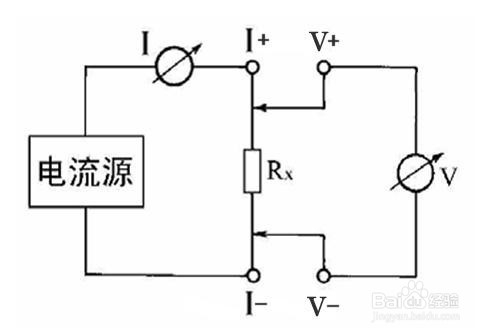

1、XGH-100A回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。

由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。

1、按图三接线方法接线。

2、仪器面板与测试线的连接处应钮紧，不得有松动现象。

3、应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。

4、检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。

5、调节“电流调节”旋钮，使电流升至100.0A，按下“复位/测试”键，此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程；如果测量电流不是100.0A，例如为Io，电阻表显示为Ro，则实际电阻值为R=100×(Ro÷Io)μΩ。

6、测量完毕，断开电源开关，将测试线夹收好，放入附件包内。
