道路监控无线传输中继系统方案

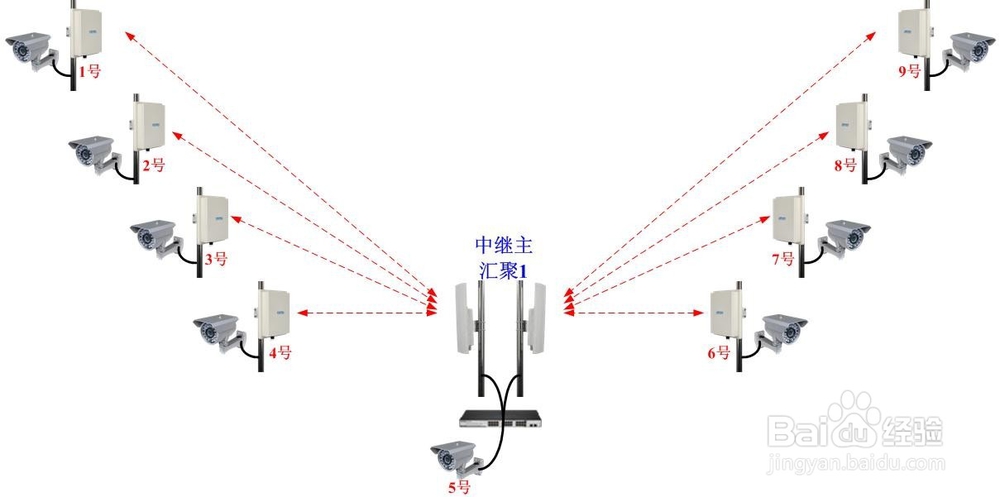

1、整个道路全长27公里，每隔一公里装一个网络高清摄像头，根据客户需求，本次建设设计了以下方案。方案:如上图所示，整个道路设3个中继膈套甘勰主汇聚点，中继汇聚1在5号点位处，中继汇聚2在14号点位处，中继汇聚3在23号点位处。中继汇聚1：1、2、3、4和6、7、8、9分别通过无线网桥4发一收的组网方式将这些监控点位的摄像头信号传输到中继主汇聚1处；

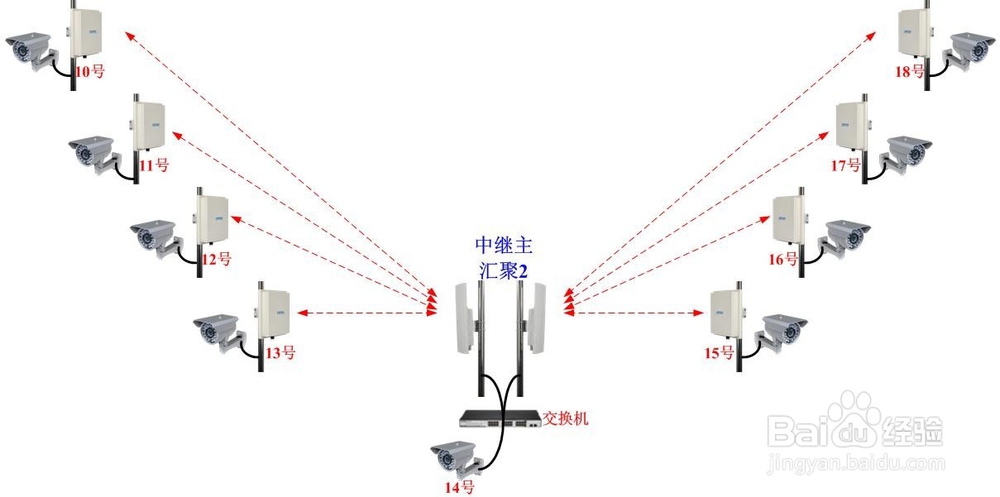

2、中继汇聚2：10、11、12、13和15、16、17、18分别通过无线网桥4发一收的组网方式訇咀喃谆将这些监控点位的摄像头信号传输到中继主汇聚2处；

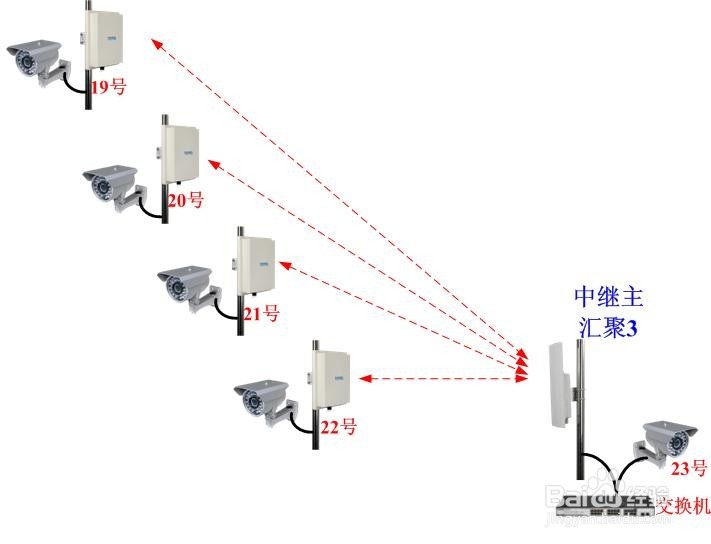

3、中继汇聚3：19、20、21、22通过无线网桥4发一收的组网方式将这些监控点位的摄像头信号传输到中继主汇聚3处；

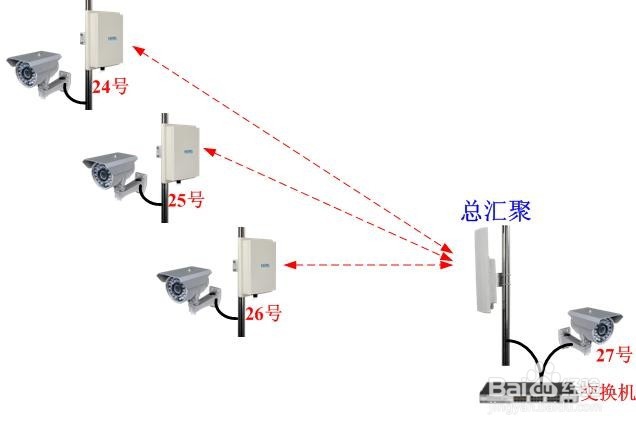

4、总汇聚：24、25、26三处摄像头通过无线网桥3发一收的组网方式将摄像头信号传输到总汇聚处；

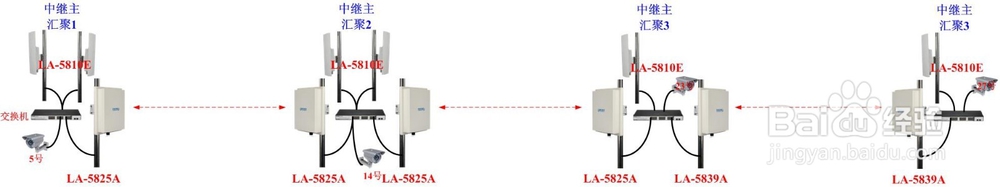

5、主干传输：点对点传输，中继汇聚1→中继汇聚2→中继汇聚3→总汇聚

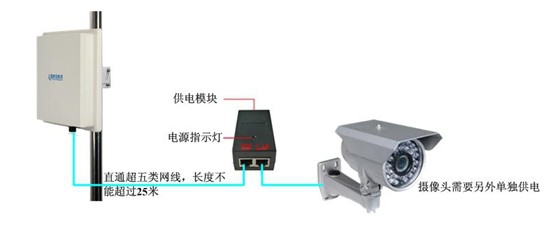

6、1到26号监控点位，每个点位装一台LA-5839无线网桥发射端，监控点位处的摄像头通过网线与无线网桥发璨阑瑭萄射端连接，分别单独供电（LA-5839采用POE供电会标配POE供电模块，供电电压为12V-24V直流宽电压，LA-5839A功耗为8.5W）；
