斜齿公法线测量方法

1、斜齿轮的公法线长度可以用卡尺直接测量出来，但是，是有条件的，要看齿轮的宽度和螺旋角的大小，是否能满足测量条件。一般的，公法线是用公法线千分尺测量的，卡尺测量的精度低了些。

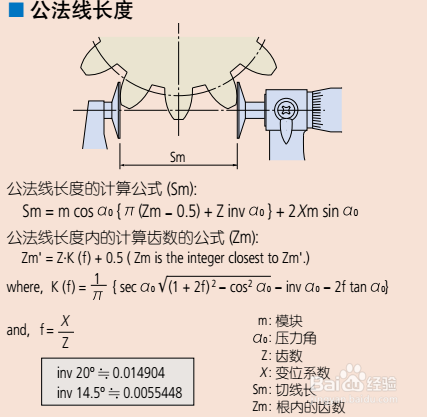

2、公法线测量方法：以卡尺为例，选择适当的跨齿数，将卡脚接触到2个异侧齿廓，垂直于齿向测量，看2个卡脚与齿面的接触点，是否在齿廓中点附近，如果不是，重新选择跨齿数，跨齿数多，测点（接触点）就靠齿顶，反之，就靠齿根。反复测几遍，取最小数为准。

3、Ln=Mn·cosαn[(n-0.5)π+Zinvαs]Ln—法面公法线长度Mn—法面模数αn—法面压力角n—跨齿数，用斜齿轮的当量齿数计算，当量齿数Z′=Z/cos3βn=αnZ′/180°+0.5 cos3β--cosβ的3次方Z—齿数invαs—渐开线函数，其中αs为端面压力角渐开线函数invα=tgα-α (可查表)

4、如果螺旋角不是太大，用公法线千分尺；如果螺旋角大，可以用精度较高的游标卡尺测量。

5、注意两种测量方法都要保证测量面的连线必须垂直于齿向，也就是说必须在法面上测量。
