proe如何测量直径

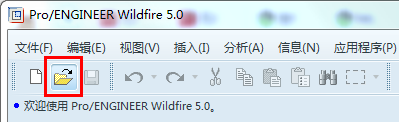

1、启动proe软件，点击proe界面中的打开文件图标，打开现有proe三维模型。

2、测量直径指令的菜单位置：分析——测量——直径。点击测量直径，弹出测量直径对话框。

3、鼠标左键在模型显示区，选择圆柱曲面，马上显示圆柱直径数值。

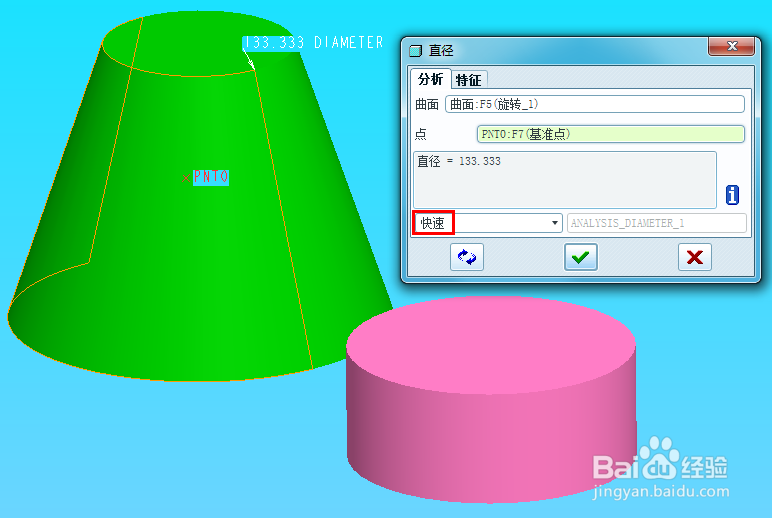

6、默认测量时快速的方式，如果仅仅只是快速的一个查看，可以直接关闭当前测量直径对话框。

8、以后可以在分析菜单下的“保存的分析”中查看已保存的分析测量，选择对话框中的测量，可以隐藏或显示，还可以编辑定义等。

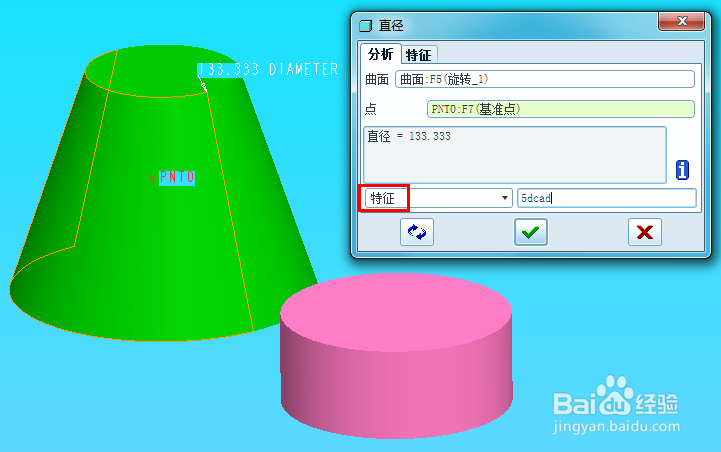

9、如果希望生成特征保存到模型中，可以在测量直径对话框中选择“特征”，然后确定关闭窗口，完成测量直径特征创建。在模型树上可以看到新建的分析测量特征。
