接地电阻测试仪的常用方法

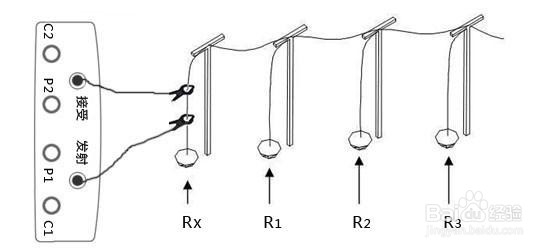

1、多极并联接地电阻的测量对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。如图3所示：

2、当用钳表将两个钳口钳入被测接地线上，两个乙碴忌挑钳口的间距为750px左右，发射钳夹插入“发射”航插孔，接收钳夹插入“接收”航插孔，两航插孔不可互换，（如上图测量时），其等效电路见下图。

3、双钳法测独立接地体的方法a、双钳法在测试过程中，一定要有一个有效的闭合回路。解决的办法是找一个辅助接电极，将被测接地体与接地良好的辅助地（如自来水管等）用连接线连在一起，将二个钳口钳入连接线上，（图5所示）：二者间距750px左右，此时按“双钳”键，进行双钳法测量界面，再按“测试”键直接显示测量结果。测试独立接地体接地电阻时可根据不同的情况采用不同的测试方法。b、当机房处于低楼层时（一、二层）可采用地桩测试方法，直接测出接地电阻。c、机房处于较高楼层时，（二层以上），可采用“独立接地体”测试方法此种方法是基于将自来水管网的接地电阻理论上认为是零欧姆，但实际上是有电阻值的，此时测试分为二步：第一步，按“独立接地体”测试方法测出RA；第二步，单独在一楼将自来水管的接地电阻按“地桩”测试方法测出RB（此时自来水管看作独立接地体），（RA－RB）即为机房接地装置的实际接地电阻。　

4、双钳法 　条件：多点接地，不打辅助地桩，测量单个接地。 　接线：使用厂商指定的电流乙碴忌挑钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。

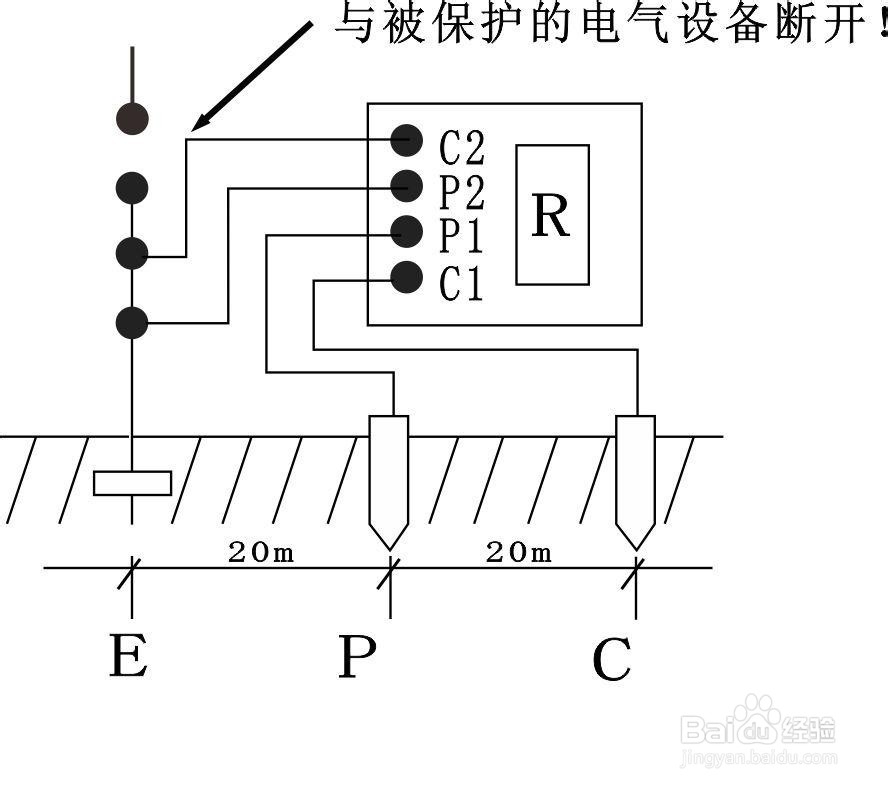

5、地桩法采用图6的连接方法。此时按“地桩”键，进入地桩法测试界面。再按“测试”键可更精确地测量出被测接地体的接地电阻值。
