门窗软件 之例题

做一个门连窗的例题，包含工程用表的填写， CAD框、梃、扇的绘制

一、填写设置工程用表

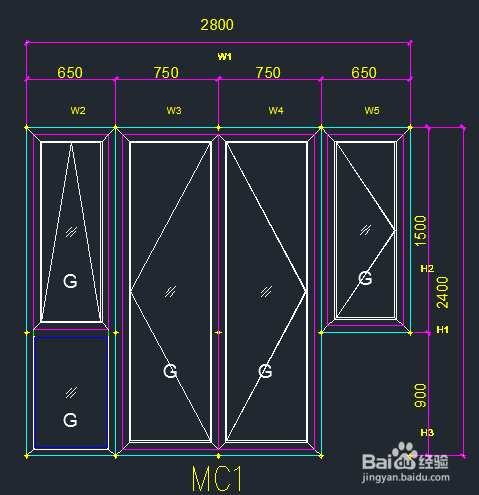

1、例题：我们要做这个门连窗，第一步先观察好，例如本题隔热铝合金选用恒美的型材，门选用65系列隔热铝合金平开门，两侧的窗选用65系列隔热铝合金平开窗，五金选用坚朗的，玻璃选用温声的。

2、在工程用表中选择好型材厂家、五金厂家、玻璃厂家，填好损耗率。

3、填好型材单价，组价名称自己起个方便区分记忆的名称。

4、型材米重表填好BC列橘色部分的窗型系列，蓝色部分不用管，程序运行期间会自动填写。程序填完了我们再在每一行的型材后的L列追加组价方案，以便区分不同型材公斤单价。

5、五金单价表娴錾摇枭填好橘色部分（五金套系及对应的型材和五金厂家），蓝色部分不用管，程序运行期间会自动填写，仅当需要根据甲方需要更换个别五金时，可以在程序填写完成的基础上做适当修改。

6、手工填写玻璃名称及价格

7、填写单列项目价格，按米计算的单位填"m",按面积计算的单位填“m2”,其余“支、个”等一律按个数计算。

8、填写制作安装费（其中已包含辅材）

二、打开程序

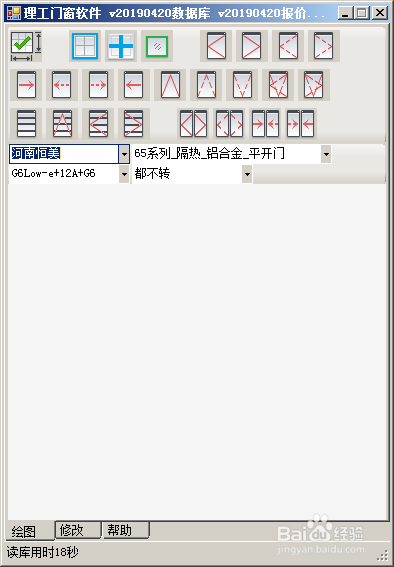

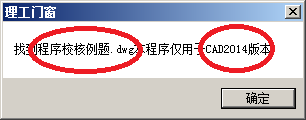

1、同时打开CAD图纸、上面设醅呓择锗置的工程用表，启动程序。程序启动后会找到的CAD程序和EXCEL后，会显示两个提示。当EXCEL出现多个文件时,程序会提示找到N个文件，需要选择要操作的那个文件。

三、识别网格

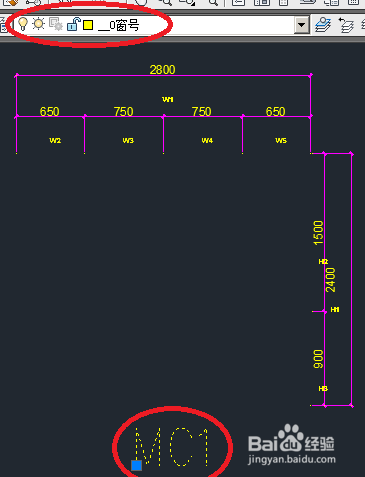

1、程序第一次启动后层是程序自动设置的，无需人工干预。然后手工设置窗号在窗号层上，尺寸在尺寸层上。

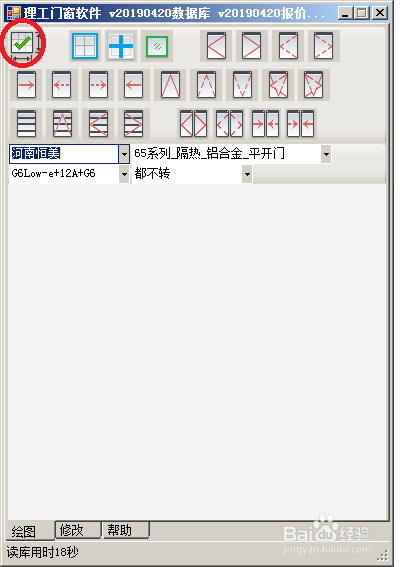

2、绘图前使用识别网格命令将尺寸和窗号识别出来

3、识别成功，屏幕上横纵尺寸交叉处出现一些小点

四、画门

1、先设置好门的窗型系列和玻璃

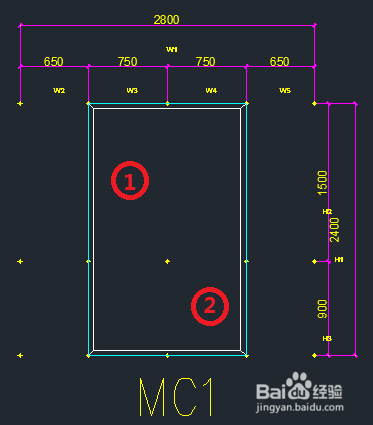

2、开始画门框

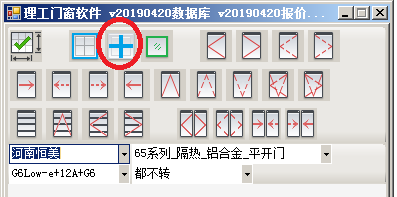

3、画梃，本例题门没有梃，所以不操作。浮中梃也属于广义梃构件，但为图面美观，一般画完门后补画

4、画门扇，可以用红色圈里双扇命令画，可以用蓝色圈里单扇命令一个一个的画

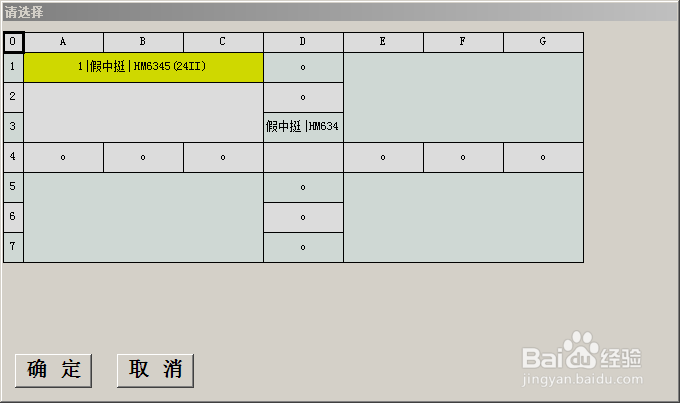

5、补画浮中挺

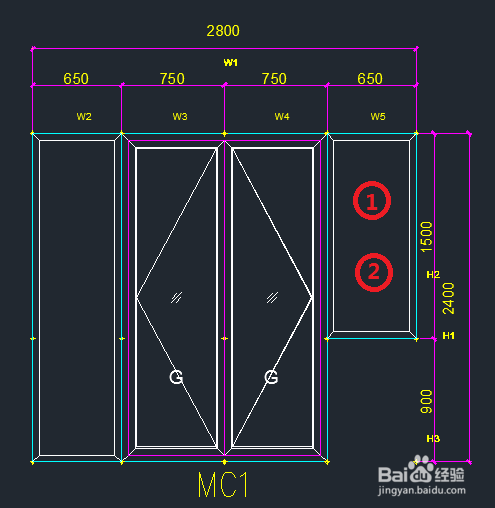

五、画窗

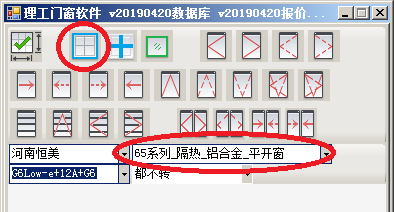

1、画左框、右框，无顺序先画哪个都可以

2、画左窗的中梃

3、画左窗的 上悬扇

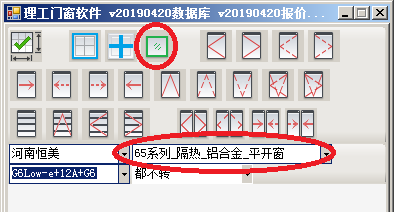

4、画左窗的 固玻

5、画右窗的 外开扇

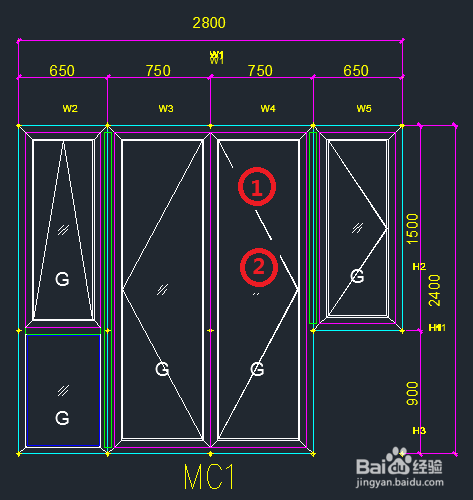

六、补画门和窗直接的 转角管 和 拼管

1、转角管和拼管都属于广义的梃构件，所以使用画梃的命令补画转角管

2、转角管和拼管都属于广义的梃构件，所以使用画梃的命令补画拼管
