怎么画公差带

1、公差带是由零件的上偏差与下偏差的两条直线所限定的一个范围区域。如下图所示。

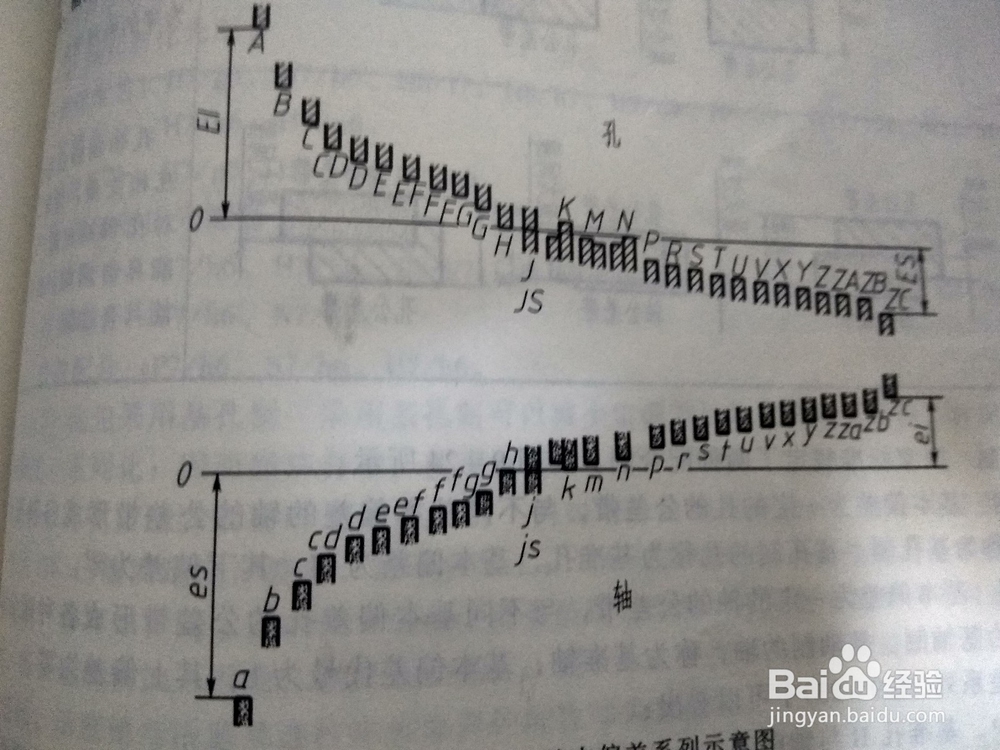

2、在机械加工测量中，根据实际的需要，国家标准分别对孔和轴的规定了28种公差带位置。孔跤耧锿葡与轴的公差带代号由基本偏差代号与公差等级代号组成。

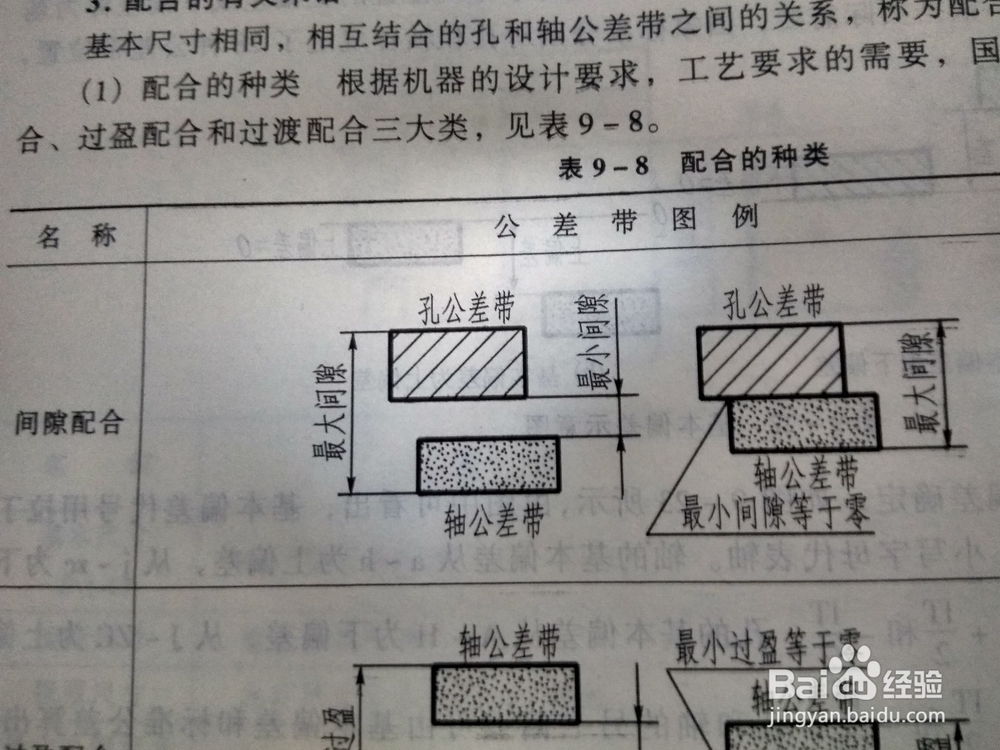

3、孔公差带在轴公差带之上，任取一对孔和轴相配，都有间隙，叫间隙配合（包括间隙在零的极限情况下），其画法如下图所示。

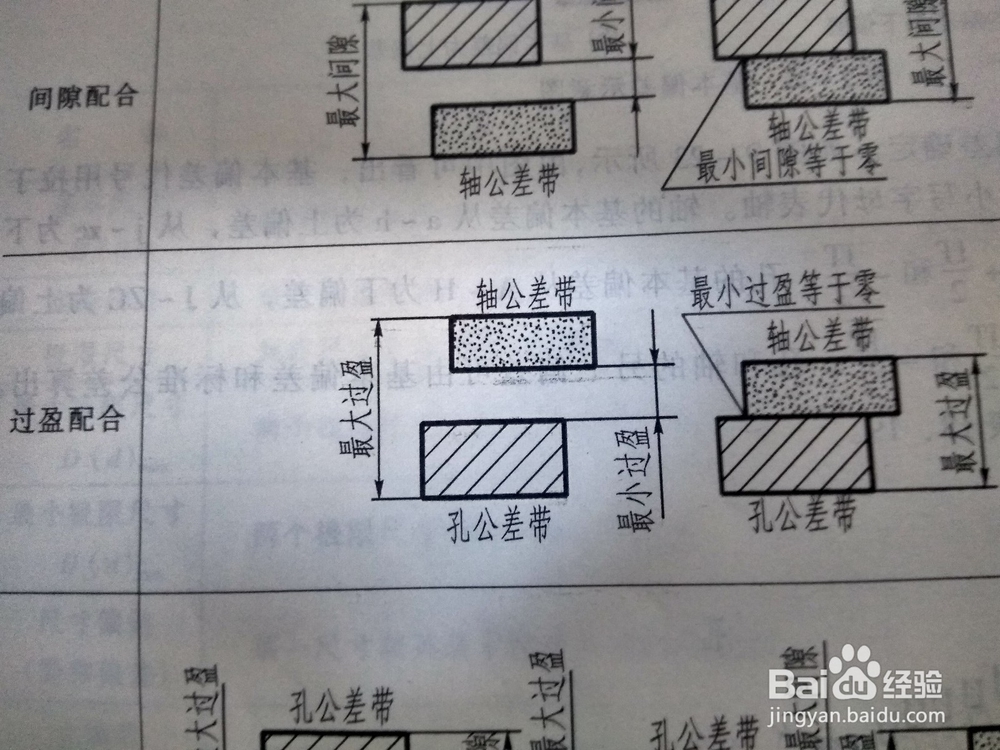

4、孔公差带在轴公差带之下，任取一对孔和轴相配，都有过盈，叫过盈配合（包括过盈为零的极限情况下），其画法如下图所示。

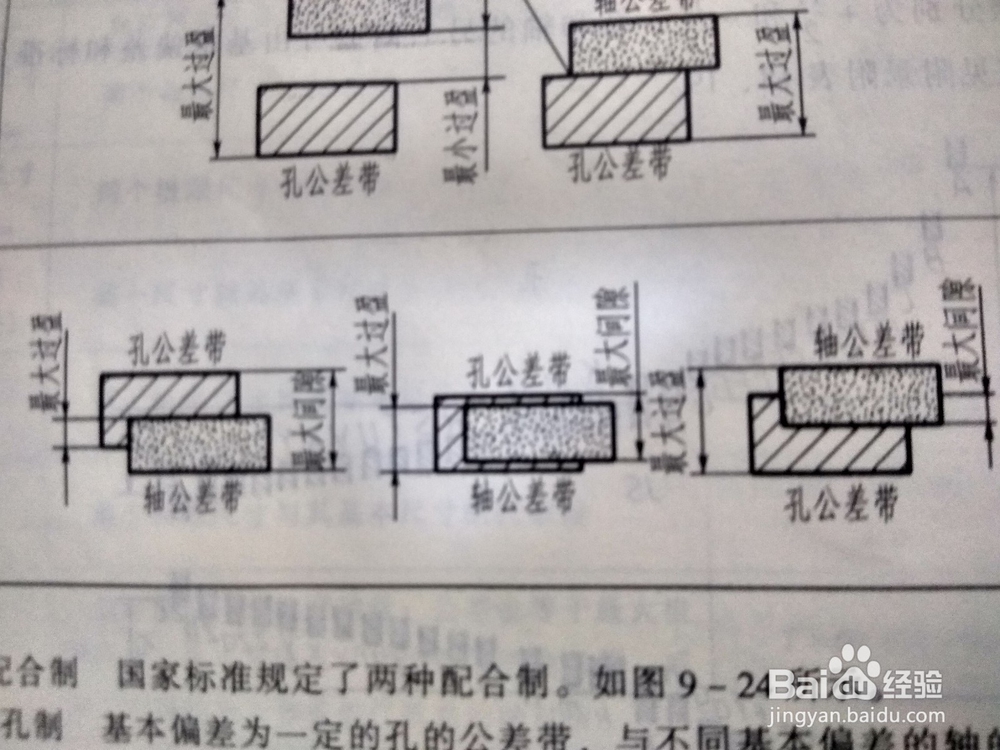

5、孔和轴的公差带相互交叠，任取一对孔和轴相配，都可能有间隙，也都有可能有过盈，叫过渡配合。其画法如下图所示。

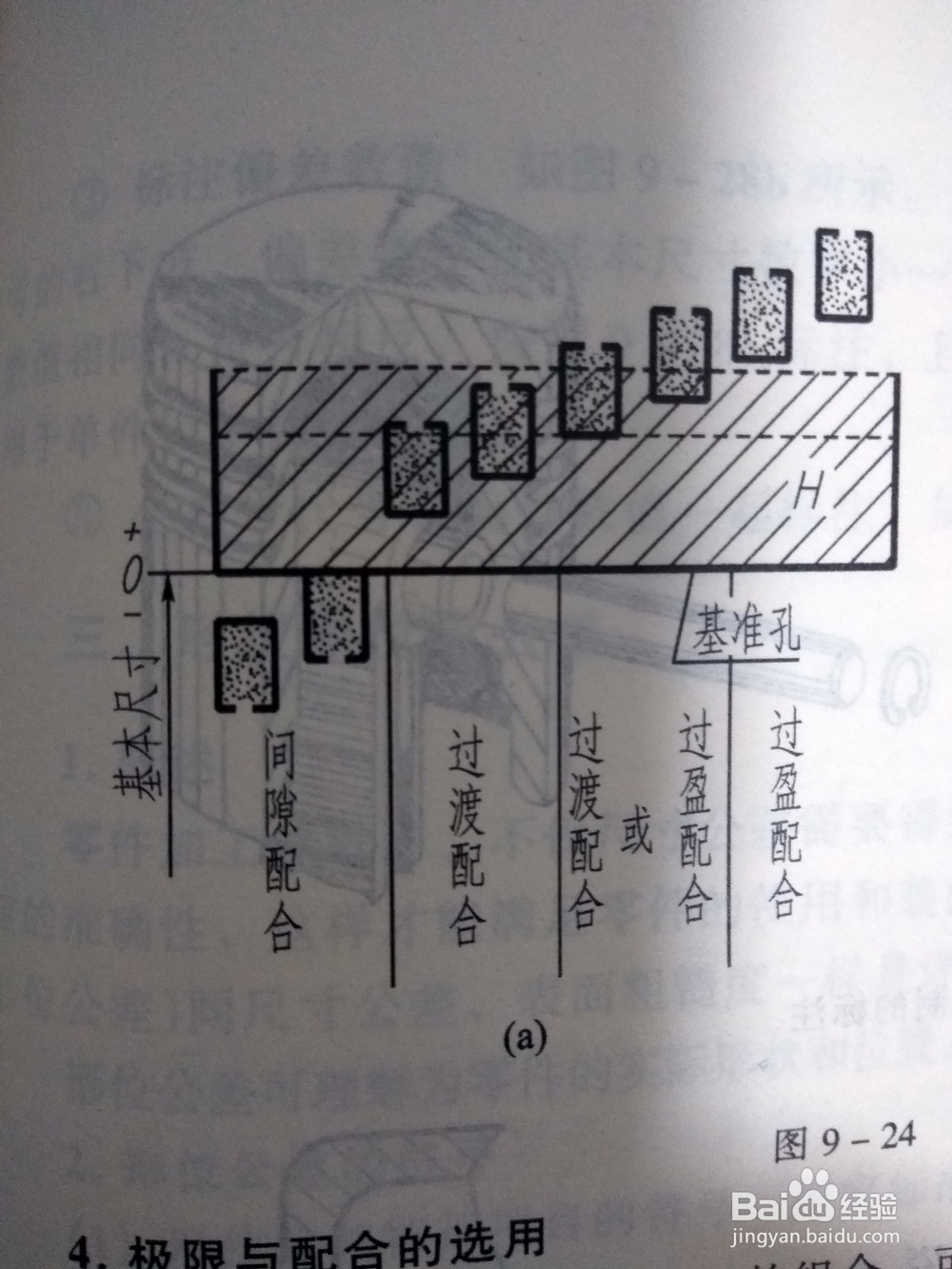

6、在基孔制中，基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度是基孔制。其表示方法如下图所示。

7、在基轴制中，基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度是基轴制。其表示方法如下图所示。
