footprint is missing怎么解决

2025-06-01 16:18:32

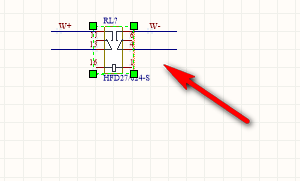

1、进入原理图编辑器，双击丢失封装的元器件，如下图所示

2、进入元件属性界面，点击Models下面的Add按钮，如下图所示

3、Models类型选择FootPrint。点击OK按钮，如下图所示

4、进入FootPrint列表，找到正确的封装点击OK，如下图所示

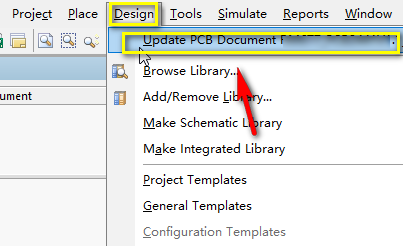

5、封装更新成功后，点击Design菜单update到PCB文件即可，如下图所示
