birt入门教程:[5]交叉报表

birt入门教程:[5]交叉报表

工具/原料

birt报表

方法/步骤

数据准备

1． 选择数据资源管理器“Data Explorer”。右键单击“Data Cubes”，选择“New Data Cube”，进入如下交叉表数据编辑界面：

2． 默认选择的是“Dayaset”，Name：为Cube命名,Customer CubePrimery dataset：选择相关的数据集。打开下拉菜单选择之前建立的数据集contract

3 在左边的主菜单中选择第二项“Groups and Summeries”，出现如下窗口（），在将Available Fields中的CUSTOMER_NAME拖拽到右边Groups (Dimensions)中标有“(Drop a field here to create a group)”的地方，如下图。

拖拽完毕之后弹出如下窗口：所有选项都选默认数据。点击“OK”进入下一步

按照地4步的方法，将Available Fields中的PRODUCT_NAME也拖拽到右边的对应地方。

 将Available Fields中的AMOUNT拖拽到右边Summary Fields (Measures)中标有“(Drop a field here to create a summary field)”的地方。弹出下面窗口，同样选择默认数据，点击“OK”进入下一步。

数据设定好以后，我们可以在“Data Explorer”看到Data Cubes的信息如下图：

向交叉表插入数据

1． 在 Data Explorer视图中，将Customer Cube中的CUSTOMER_NAME拖拽并放置于布局编辑器中Cross Tab的标有“Drop data field(s) to define rows here”的区域中。如下图：

同第一步，将Customer Cube中的PRODUCT_NAME拖拽并放置于布局编辑器中的Cross Tab中标有“Drop data field(s) to define rows here”的区域中；然后将Customer Cube中的AMOUNT拖拽并放置于布局编辑器中的Cross Tab中标有“Drop data field(s) to be summarized here”的区域中。上图所示：

2 完成上述步骤之后，布局编辑器中的Cross Tab出现如下图中的样式：我们将Cross Tab中第二列的AMOUNT的标题菜单删掉。如果不去掉，就会在报表的产品标题菜单下方出现一行“AMOUNT”的标题，，不仅多于，而且影响美观。

加入汇总

1． 点击Cross Tab左下角的“Cross Tab”图标选中本交叉表。在Property Editor属性编辑器中选择“Row Area”，如下图：在左边的选项栏中选择第二个选项“Grand Totals”

2 点击“Add”，添加行汇总元素。弹出如下窗口：

选用默认的数据，点击“OK”进入下一步。

3 在Property Editor属性编辑器中选择“Colum Area”，同第一步加入列汇总。添加完毕，布局编辑器出现如下视图：

这样，一张交叉汇总表基本上完成了。

同为比较常用的报表工具，FineReport对交叉报表的解决方案和实现方法与BIRT有所不同，具体实现思路和步骤如下，供BIRT使用者借鉴：

1. 概述

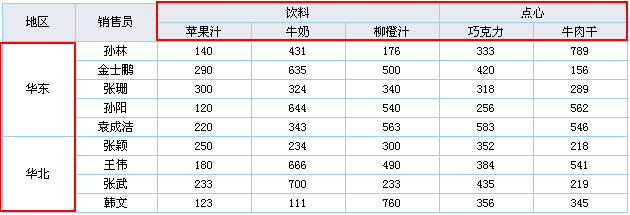

交叉表，也是常见的基本报表类型，分组报表只是从上到下将数据分组显示，而交叉表则是从上到下、从左到右都将数据分组的报表，如下图：

FineReport天然支持行列对称，设计交叉表的方法也很简单。

2. 制作步骤

2.1 新建工作簿，添加数据集

新建工作薄，添加数据集ds1，SQL语句为SELECT * FROM [销量]。

2.2 制作交叉表

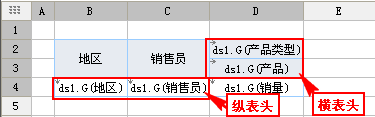

设计好表样后，将数据列拖入对应单元格：

纵表头：地区与销售员默认纵向扩展实现从上到下分组；

横表头：将产品类型与产品设置为从左到右扩展，让产品横向分组，实现横表头；

数据：根据父子格的概念，销量会以销售员为左父格，产品为上父格，自动匹配出销售员与产品对应的销量。

预览即可看到上图交叉表。

注：此处销售员与产品对应的销量是唯一的，因此，直接将销量拖入单元格即可。

另：若销售员与产品对应的销量不唯一，则将销量数据列的显示方式设为汇总-求和，详细请查看数据显示方式。

2.3 保存并发布
