UG12.0练习三维建模一千零六十四简单实体

1、如下图所示，

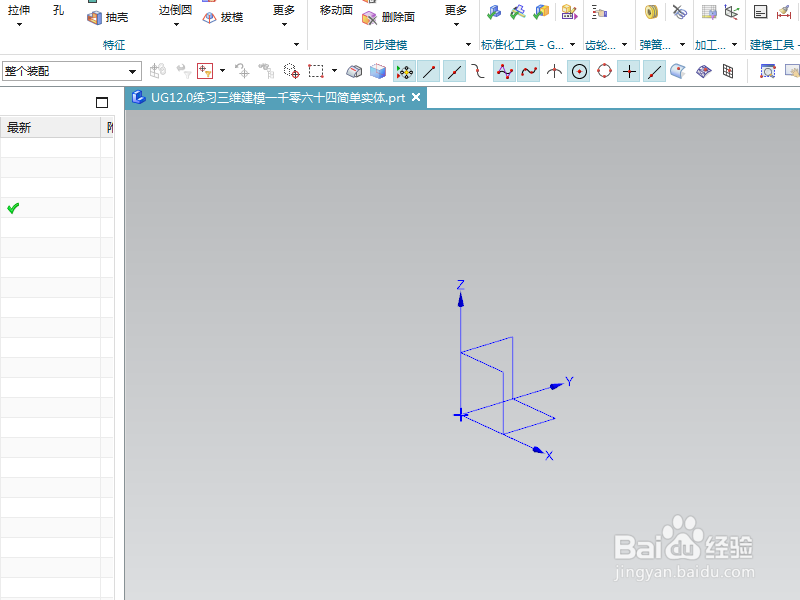

打开UG12.0软件，新建一空白的模型文件，

另存为：

UG12.0练习三维建模一千零六十四简单实体

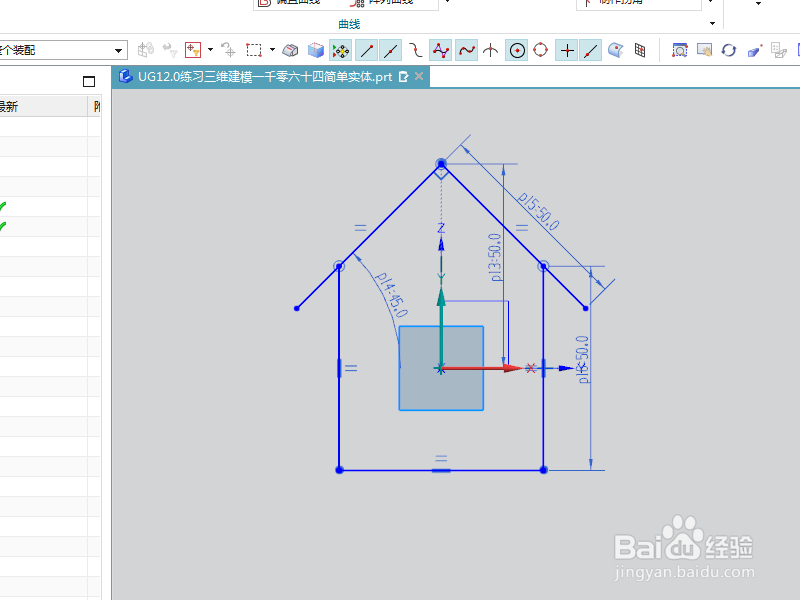

2、执行【草图——XY平面——确定】，直接进入草图，

激活直线命令，画出一个房子状的轮廓，

添加几何约束，相等，垂直，点在纵轴上，

双击修改尺寸：边长50，高度50，

点击完成，退出草图。

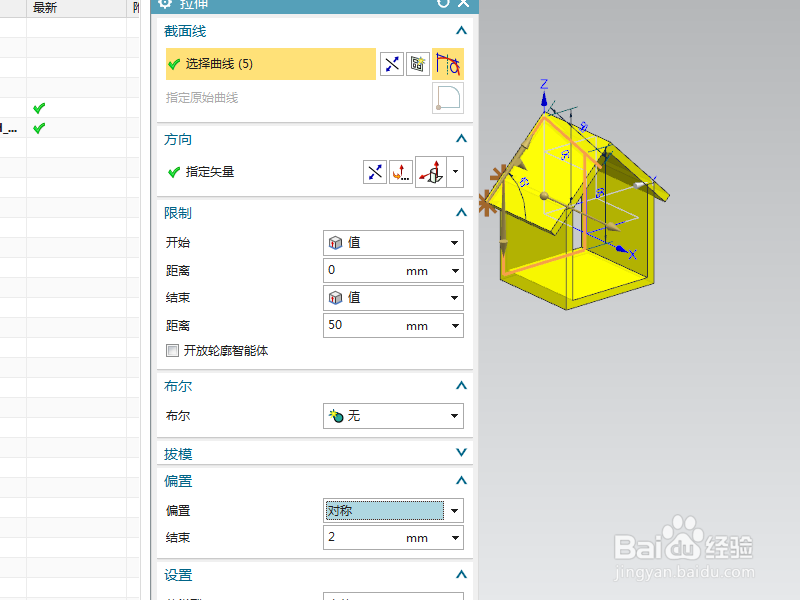

3、点击工具栏中的拉伸命令，

截面线选择草图，

设置限制：0开始，50结束，

设置偏置：对称，2结束

点击应用。

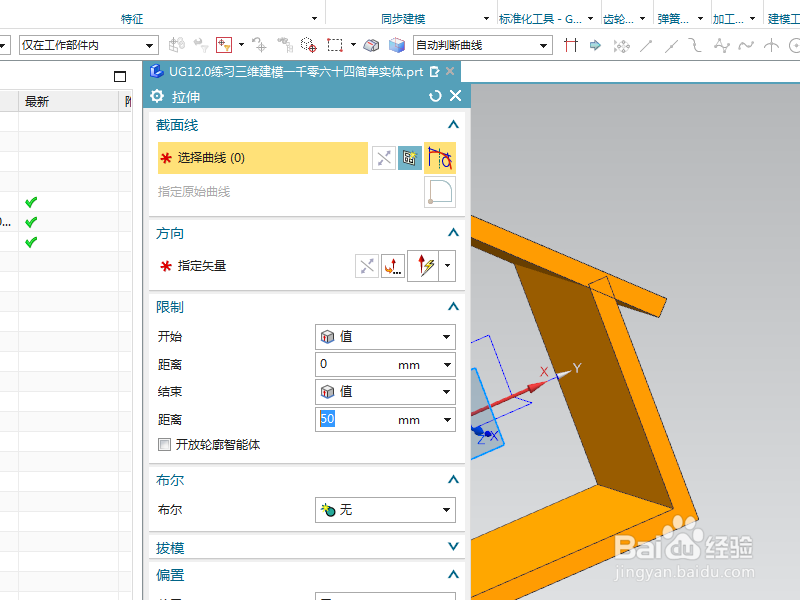

4、点击YZ平面，直接进入草图。

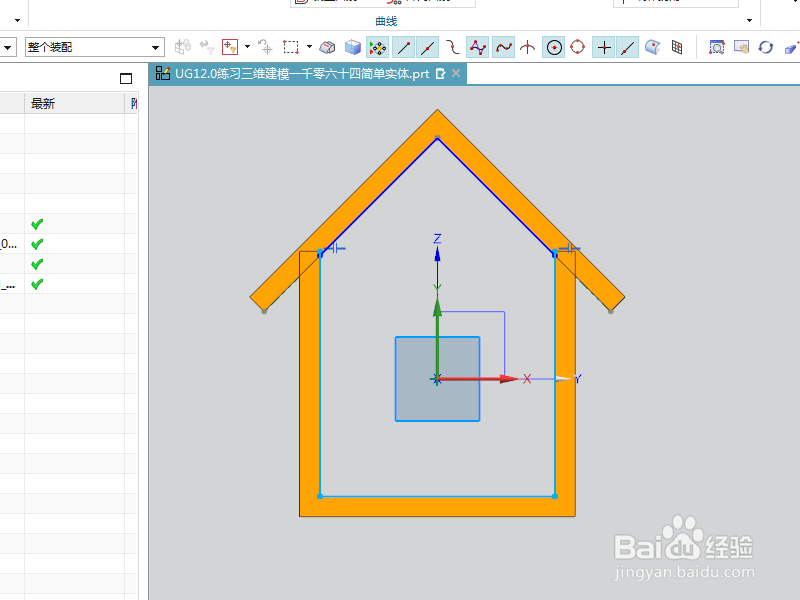

5、激活投影命令，将内部边线都投影出来，

然后激活快速修剪命令，修剪多出的线段，

点击完成，退出草图。

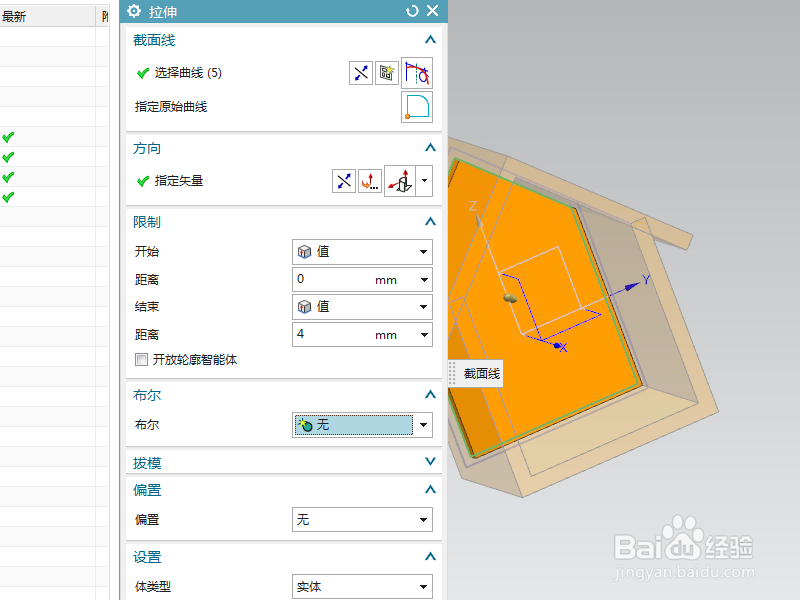

6、回到拉伸对话框，设置限制：0开始，4结束，

点击确定

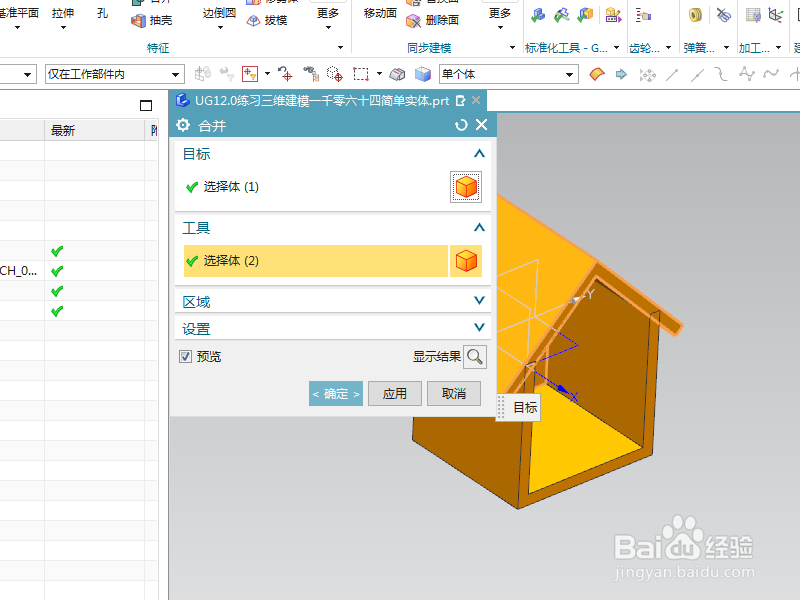

7、点击工具栏中的合并命令，选中所有的实体，点击确定，

完成合并。

8、隐藏基准坐标系和草图，显示设置为着色，

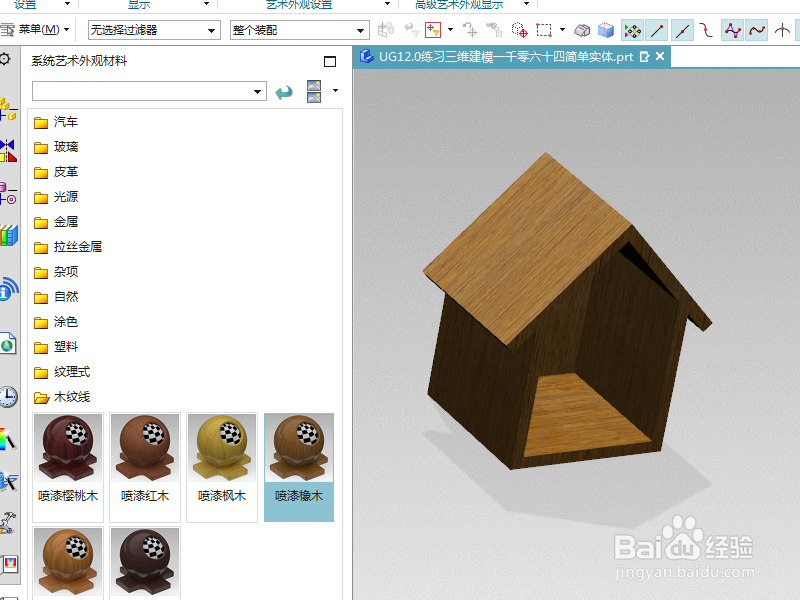

执行【渲染——高级艺术外观——木纹线】，

然后选择一种木纹线给实体，

至此，

这个简单实体就建模并渲染完成，

本次练习结束。
