简单的方形筷枕，SolidWorks怎么造？

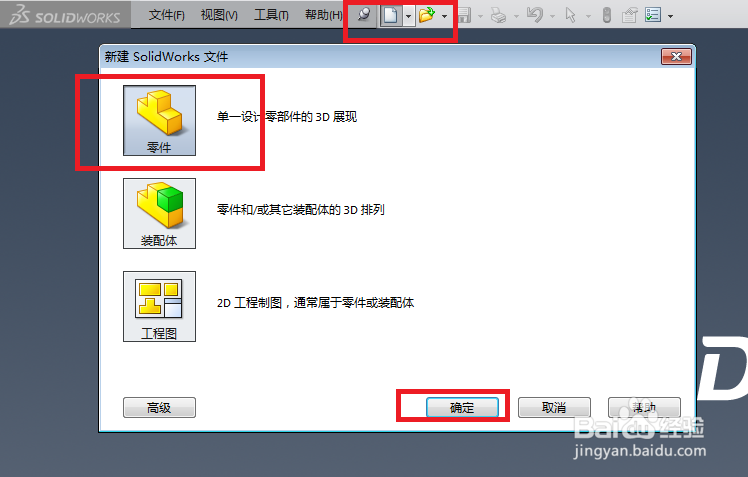

1、如下图所示，

打开SolidWorks软件，

新建一个空白的零件文件。

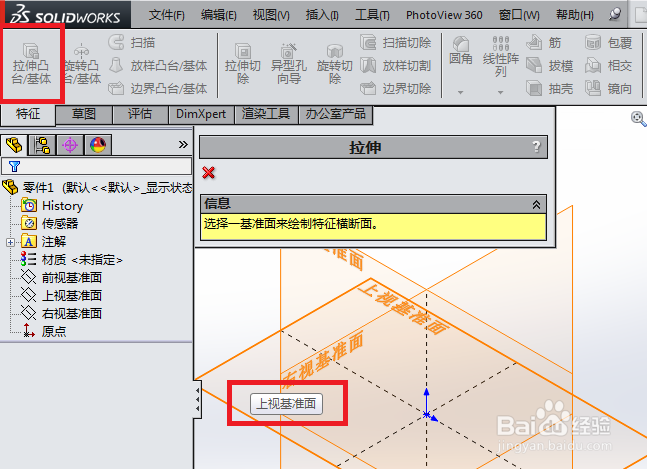

2、如下图所示，

1、点击工具栏中的“拉伸凸台/基体”图标，

2、在出现的三个基准面中点击“上视基准面”。

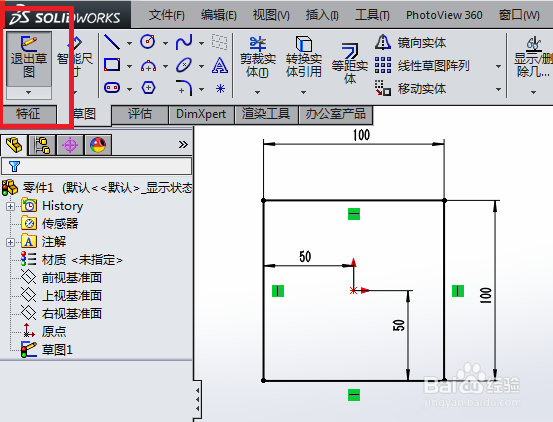

3、如下图所示，

进入到草图环境，

1、激活“矩形”命令画一个矩形，

2、点击“智能尺寸”，标注矩形尺寸为100x100，坐标原点在矩形正中心。

3、“退出草图”。

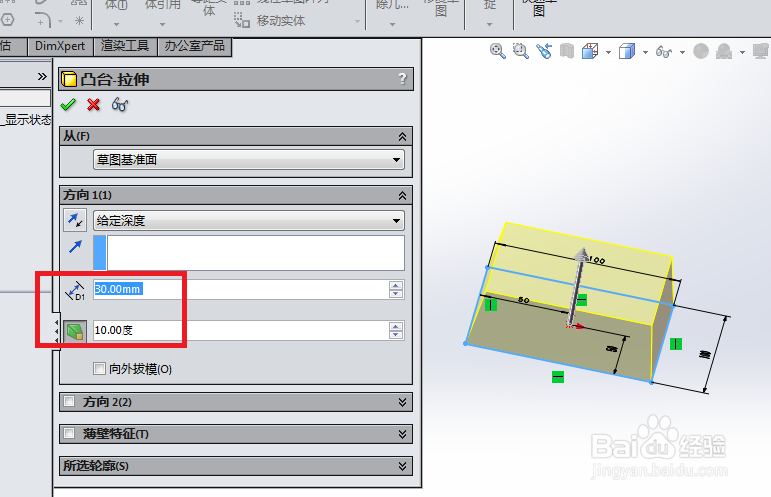

4、如下图所示，

设置拉伸高度10，

设置角度10，

看着预览效果点击“√”，完成主体的创建。

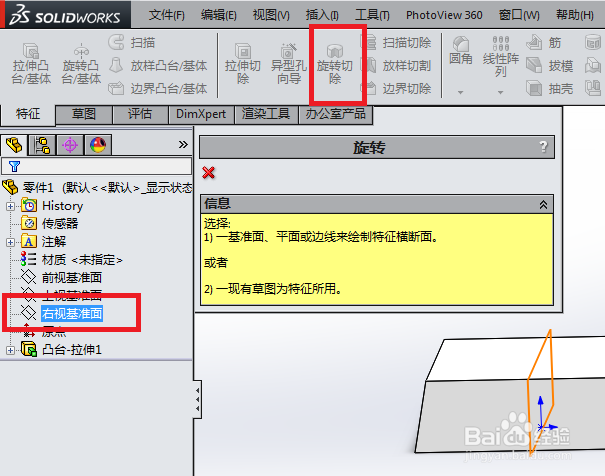

5、如下图所示，

1、点击工具栏中的“旋转切除”图标，

2、点击设计树中的“右视基准面”。

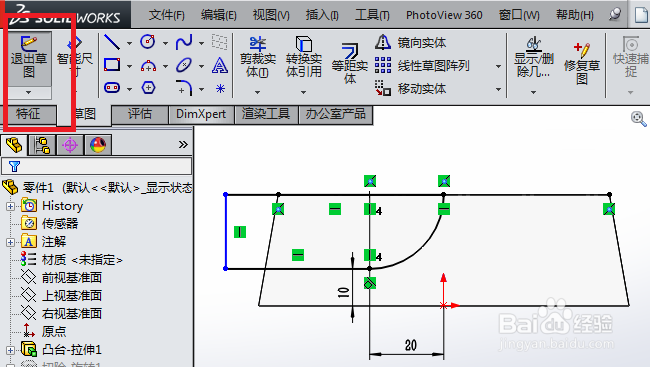

6、如下图所示，

1、激活“中心线”命令，画一条中心线与梯形上边线重合，

2、激活“圆”命令，画中心线上去一点为圆心，画圆，

3、激活“直线”命令，画出下图中的直线部分，

4、激活“裁剪实体”命令，裁剪出下图中的封闭图形，

5、“完成草图”。

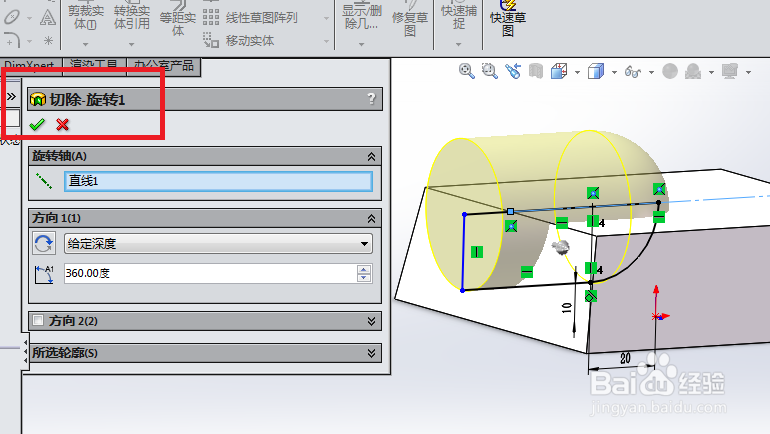

7、如下图所示，

来到“切除-旋转”对话框，

看着预览的效果，直接点击“√”，完成旋转切除的操作。

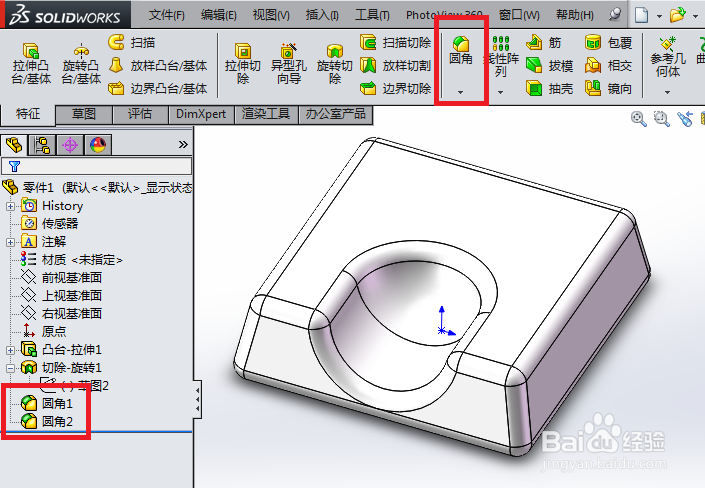

8、如下图所示，

进行倒圆角操作，

对所有的实体边线进行倒圆角，

给予合适的圆角半径。

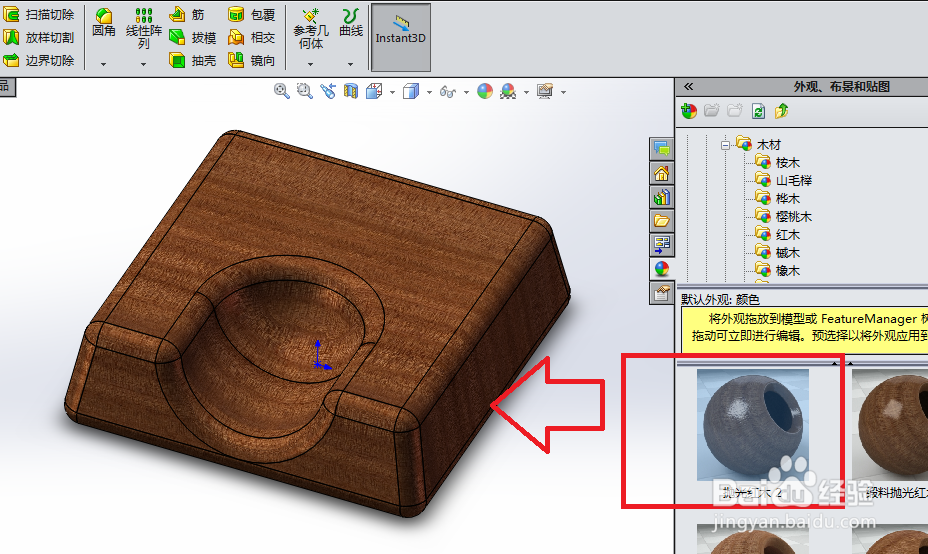

9、如下图所示，

执行【外观-有机-木材-红木-抛光红木2】，

将“抛光红木2”拖动到实体上，给实体上色。

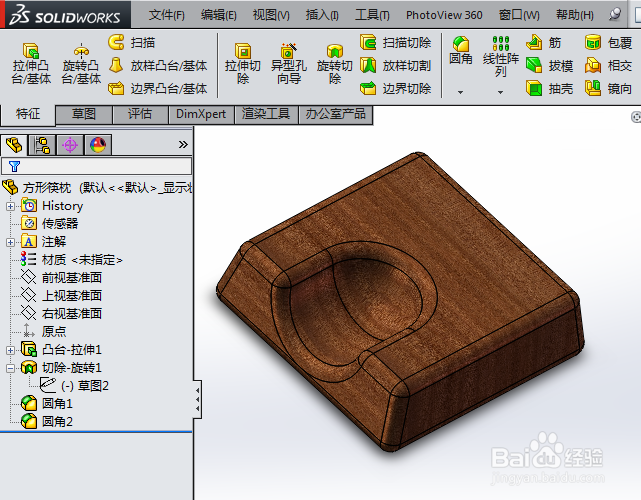

10、如下图所示，

一个简单的方形红木筷枕模型就创建完毕了。

————

说明一下，简介中的图片是渲染之后的效果图。
