怎么给原理图添加封装？

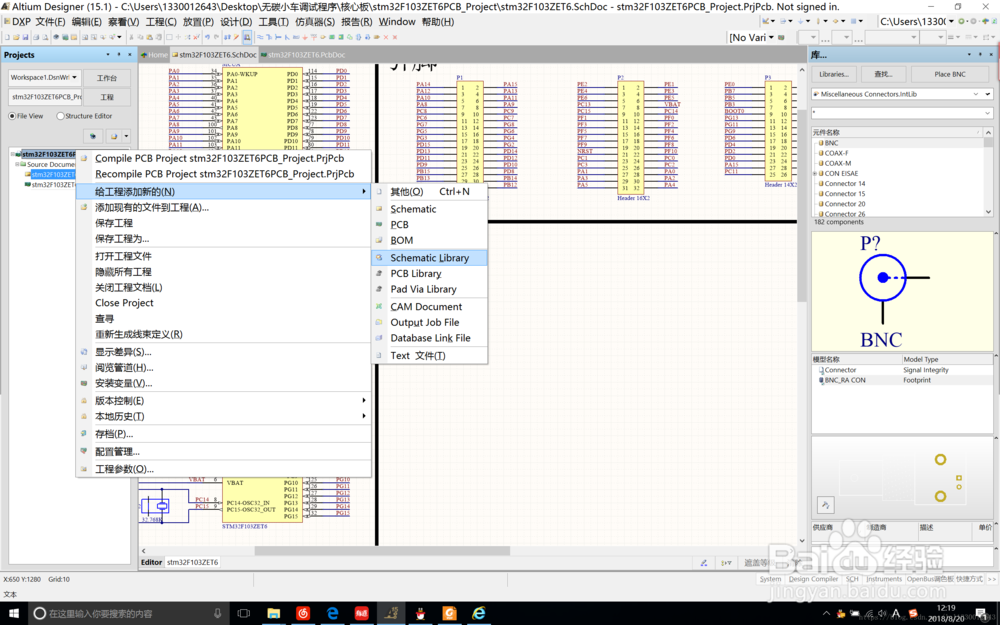

1、  首先先给工程新建一个原理图库，右键工程，选择下图中的新建原理图库。

2、  点击保存原理图，将原理图放在工程文件夹中，这里可以根据自己要画的元件选择合适的图形，我们先画两条平行线段。

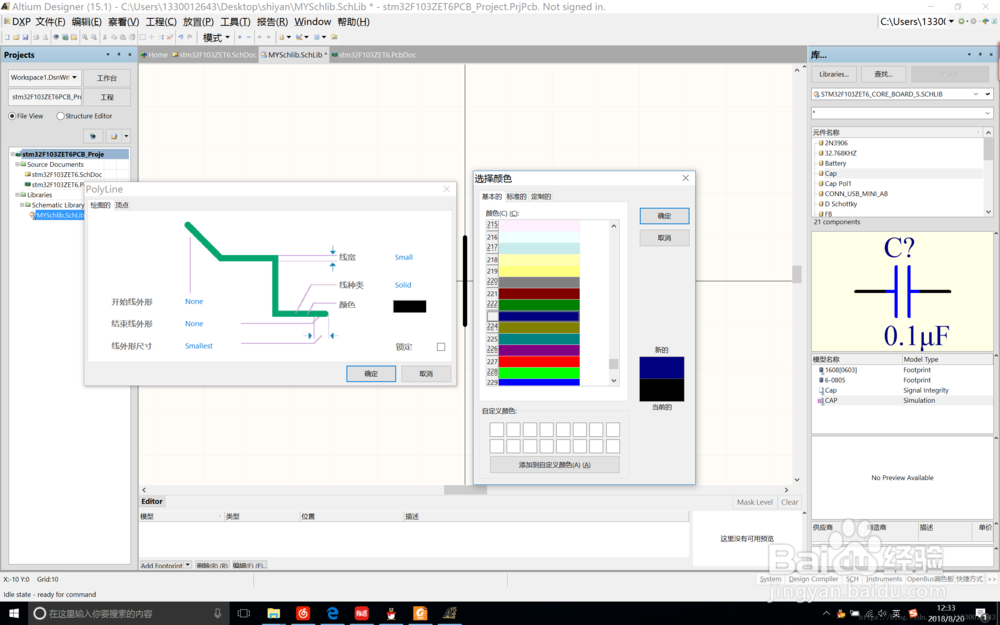

3、  双击刚才放置的线，可以修改线的属性，这里将线的颜色修改为蓝色。

4、  然后我们右击放置引脚，这里有需要注意的地方。在放置引脚时需将带有白色小点的一侧放在外面，作为接入端。

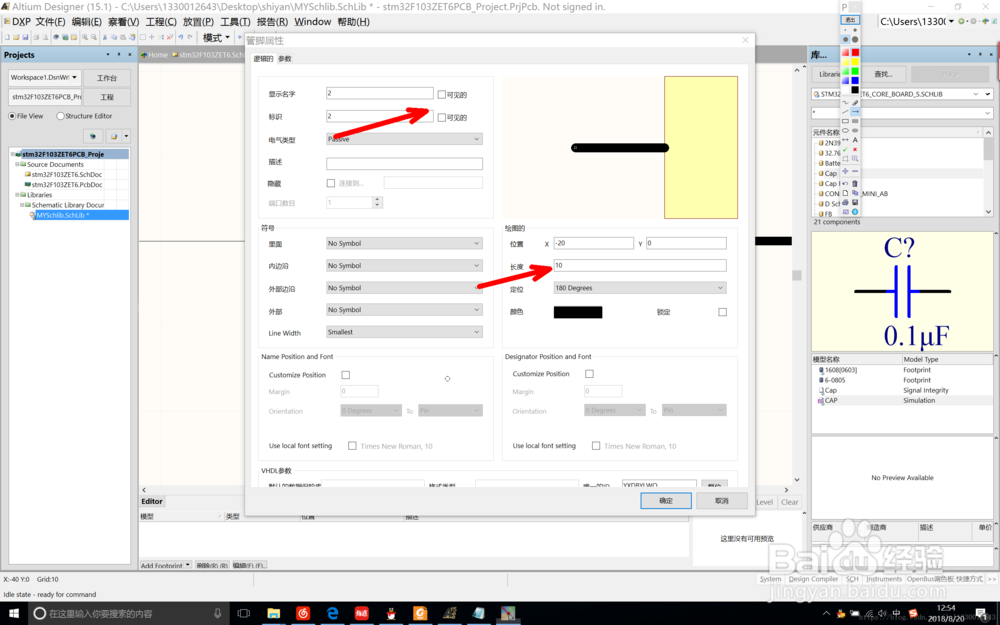

5、  这里需要特别注意小心的是双击引脚，把标签和名字隐藏，然后把引脚长度改为10。

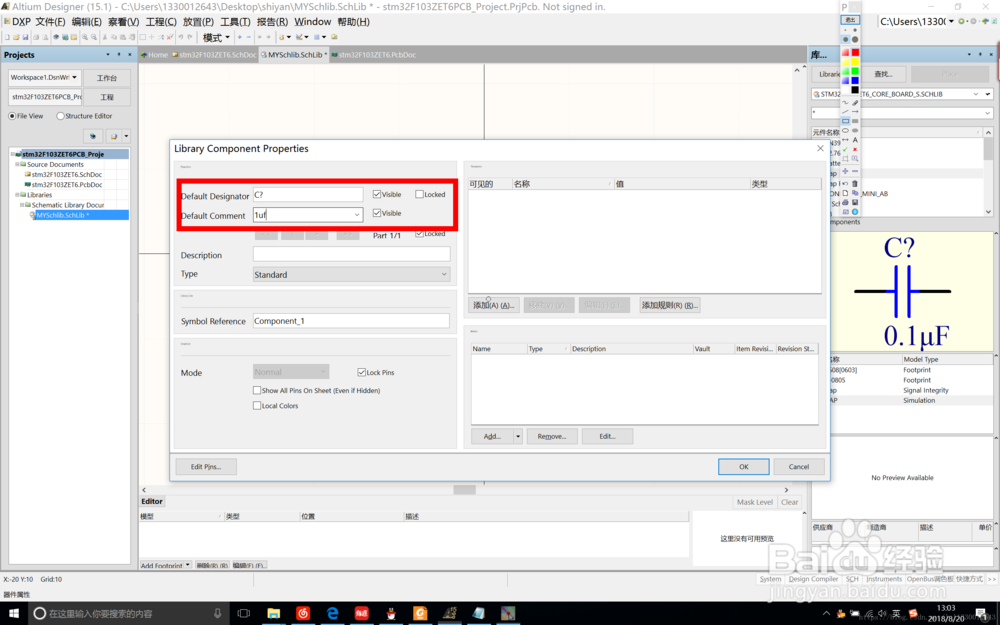

6、  画完以后右需要右键选择工具，器件属性，还要修改标签和注释。

7、  然后点击引脚设置，设置两个引脚分别为1和2。原理图的引脚要和封装的引脚相对应。
