接地引下线导通测试仪操作方法

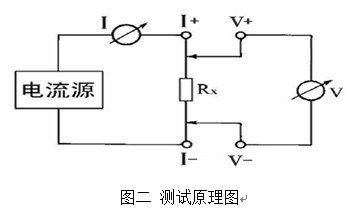

1、HDDT-10A接地引下线导通测试仪采用电流电压法畲驶郜杏测试原理，也称四线法测试技术，原理方框图见图二。由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I缥熹嵛郦读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。由上图可看出，仪器采用的是四端子法测量，因此可消除导线电阻和接触电阻带来的误差。

2、按图三接线方法接线。 仪器附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+，小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I-，小的叉子接在黑色接线柱U-。

3、先找出与地网联接合格的引下线作为基准点。

4、使用仪器自配的两根测量线（50米、5米）一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。

5、为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。

6、接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。按“测量”键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。

7、弹起“测量” 键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。
