如何用UG在斜面上开沉头孔

1、  在软件默认的情况如果直接点斜面开孔，也是可以的，但这种开种方式不是所要的。

  我们所要开的孔是垂直于底部平面，这才是开孔的正确方式。如何做呢？

2、  开孔命令的原理就是在平面上确定点后，会生成与所选平面垂直的孔。所以直接点斜面生成的孔是与斜面垂直的，这是不我们想要的。

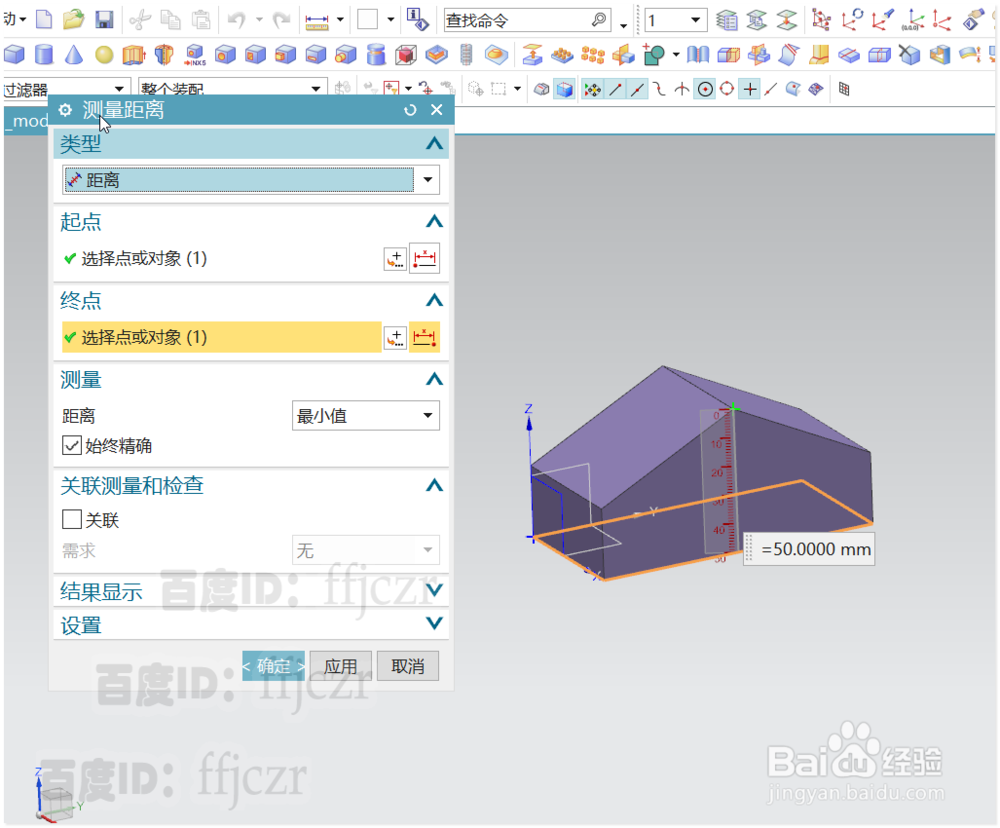

  要想在斜面上开一个垂直于底部的孔，就要先创建一个与底部平行的基准平面；为了尺寸的可控性，测量出模型底部到最高点的距离为50.

3、  选用基准平面命令，类型为自动判断，先选择要定义的平面对象为模型的底面，从底面向上偏置50的距离创建一个基准平面。这个基准平面将是开孔的平面。

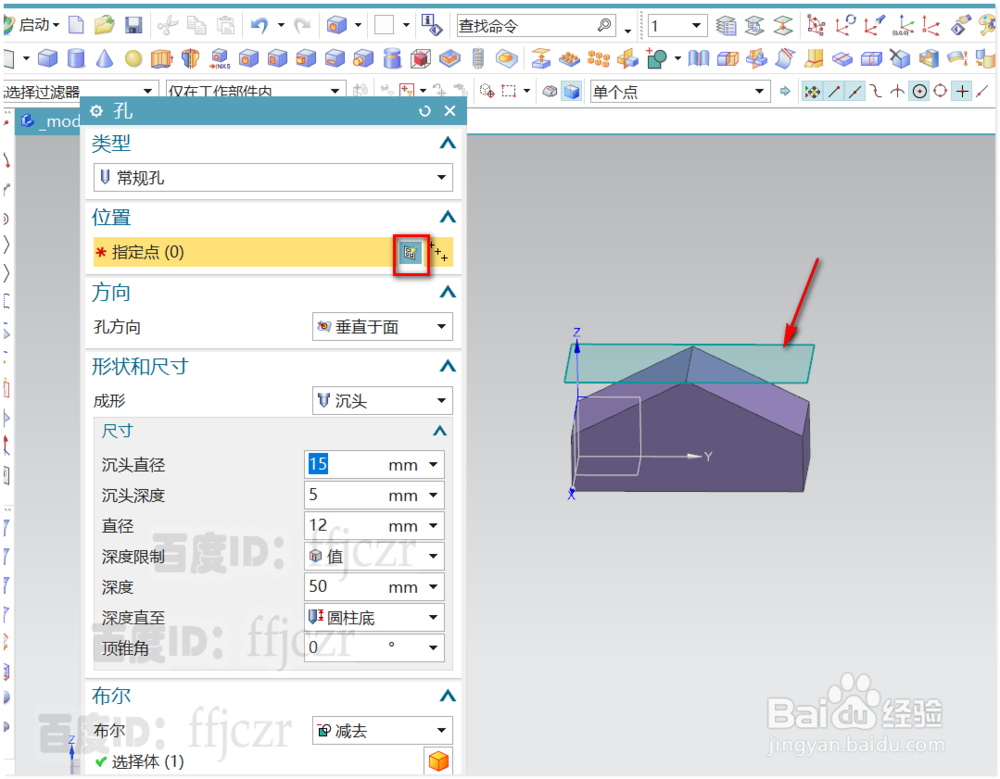

4、  选用开孔命令，选择刚创建的基准平面，在草图模式中定位好开孔点的位置（ 尺寸随意吧，只是说明方法）。

5、  完成定位后，回到开孔对话框，设定沉头的相应参数，开孔的方向为Z轴；具体如图所示。这里要说明一下，其中的沉头深度，它是从基准平面向下的距离，而不是斜面到沉孔的距离。
