如何用Auto CAD绘制二极管

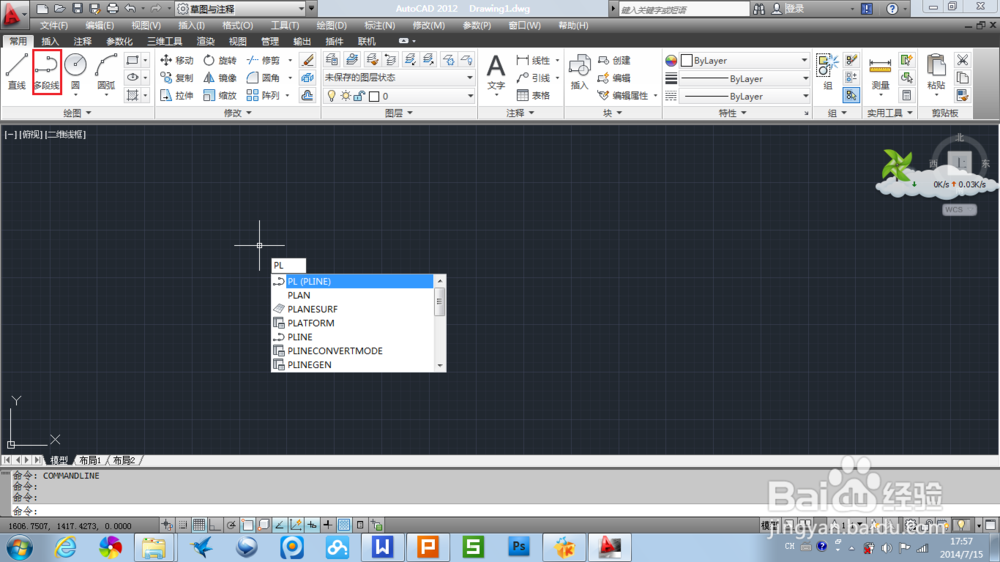

1、1.启动AutoCAD，按F8键启用“正交模式”。按“多段线”按钮或者输入“pl”命令，按enter键，启用多段线命令。

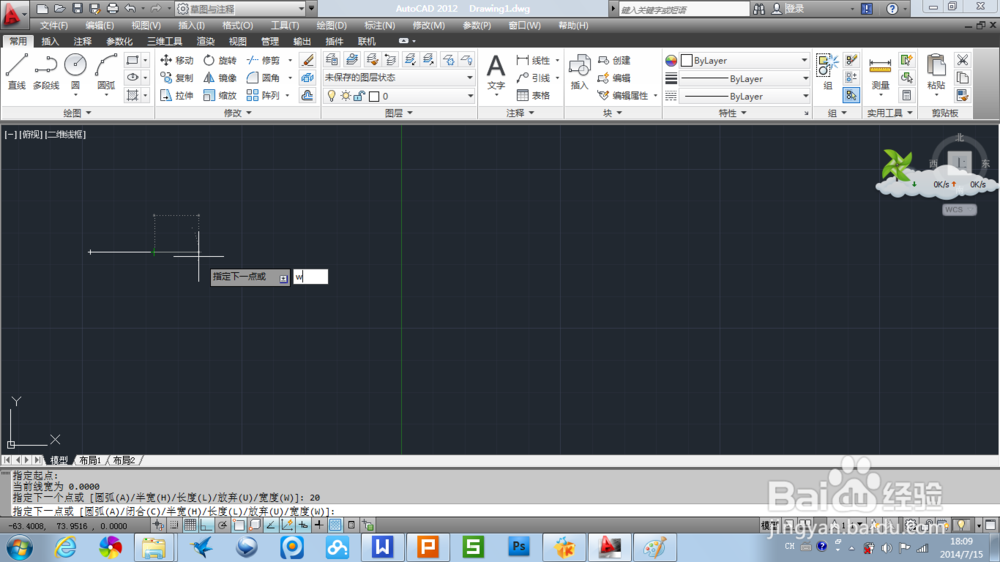

2、2.在页面上随意取一点，输入20，按enter键。按“w”键，即重新设置线宽，按enter键。输入10，按enter键；输入0，按enter键；输入10，即箭头长度，按enter键。

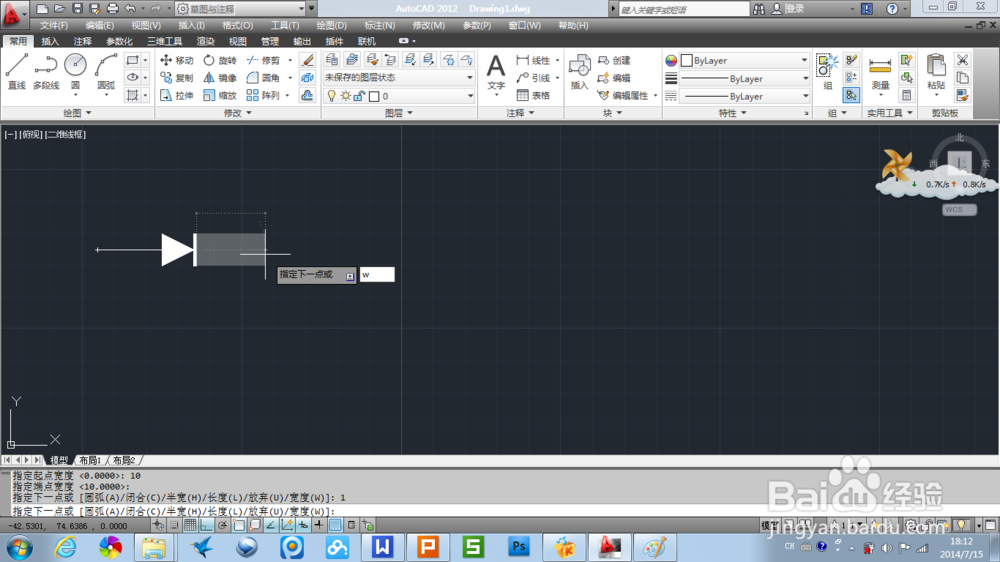

3、3.按“w”键，即重新设置线宽，按enter键。输入10，即起点宽度为10，按enter键；再按enter键，即端点宽度也为10，输入1，即宽度为1，按enter键。

4、4.按“w”键，即重新设置线宽，按enter键。输入0，即起点宽度为0，按enter键；再按enter键，即端点宽度也为0，输入10，即宽度为10，按enter键。这样二极管就画好了，

5、5.对话框中的文字：命令:_pline指定起点:当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H像粜杵泳)/长度(L)/放弃(U)/宽度(W)]:20指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:w指定起点宽度<0.0000>:10指定端点宽度<10.0000>:0指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:10指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:w指定起点宽度<0.0000>:10指定端点宽度<10.0000>:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:1指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:w指定起点宽度<10.0000>:0指定端点宽度<0.0000>:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:10指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
