使用WPS表格绘制施工横道图

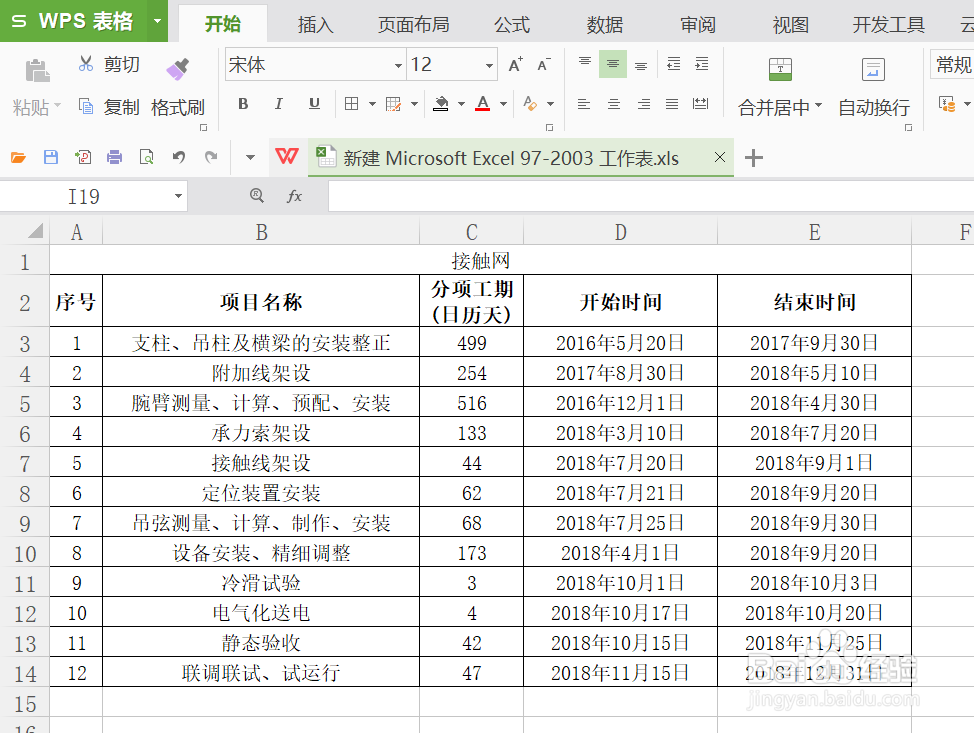

1、一、打开wps表格工具，编辑好工期计划表：

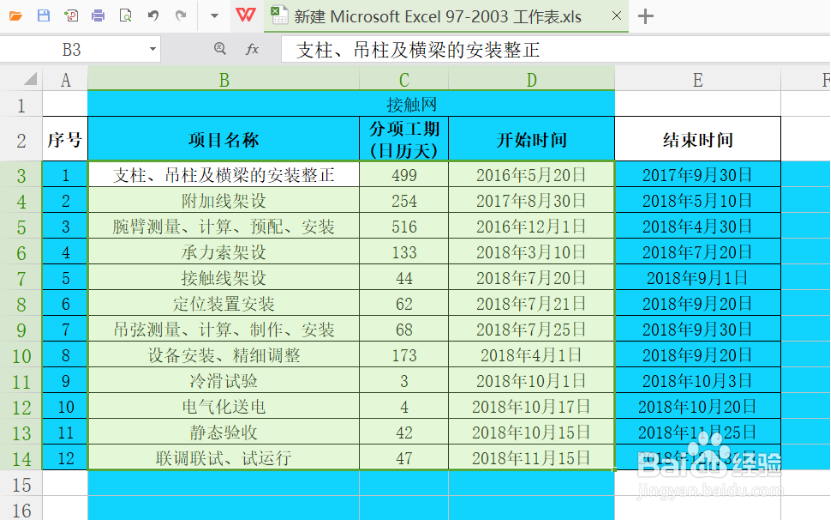

2、二、选中“项目名称、工期、开始时间”区域：

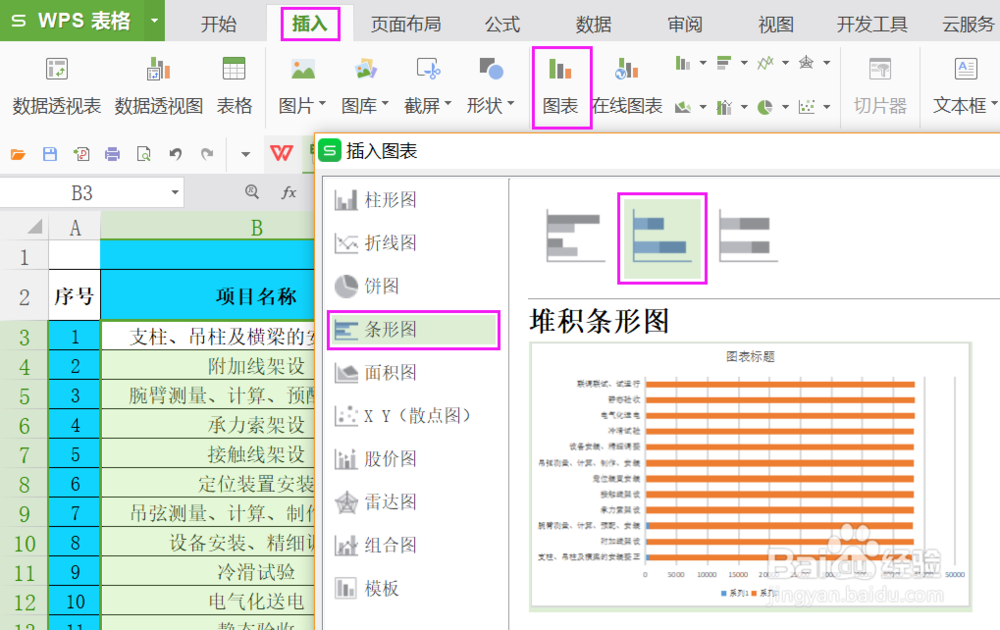

3、三、选择“插入”→“图表”→“条形图”→“堆积条形图”，确定：

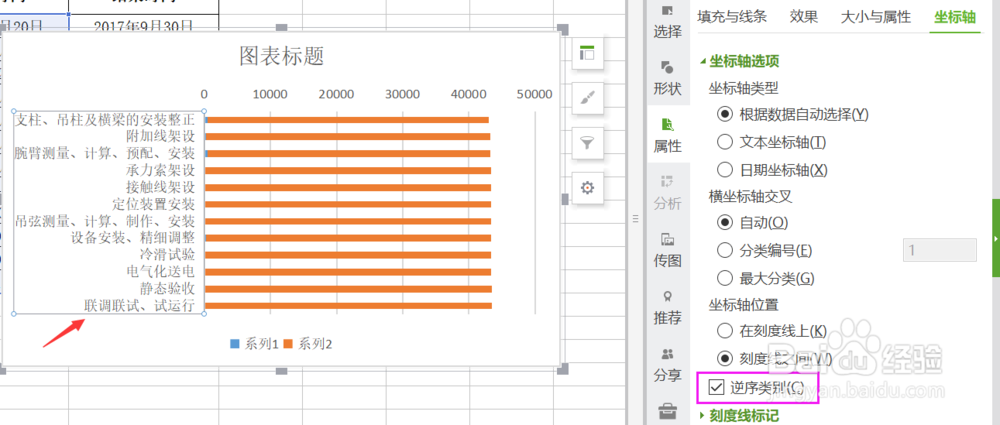

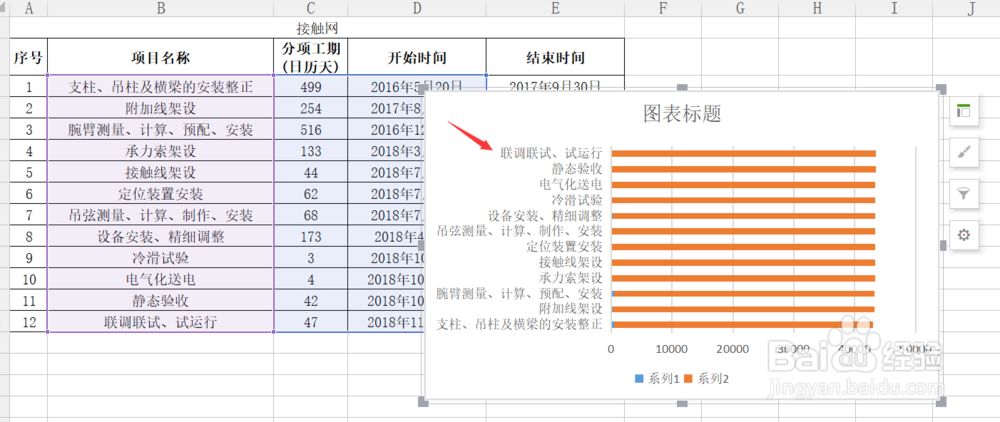

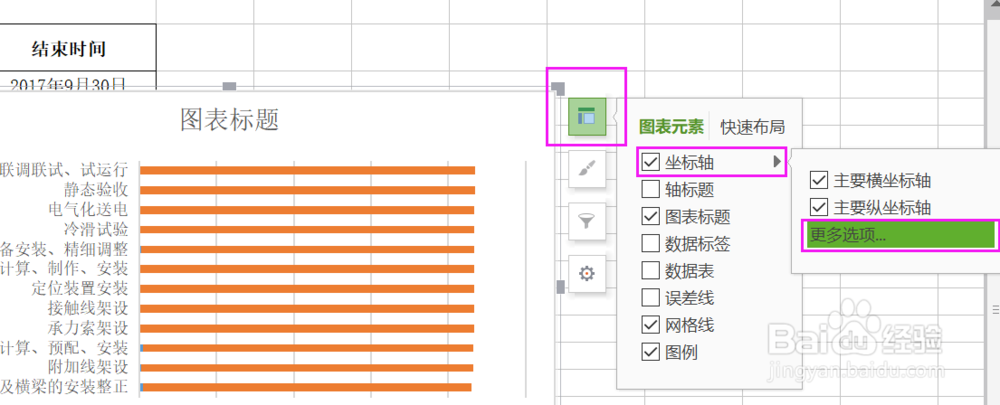

4、四 、如图，左边这些名称是倒排的，此时点击图标右上角第一个标志→点“坐标轴”后的小三角→点更多选项，勾选“坐标轴选项”的“逆序类别”，会发现已经调整。

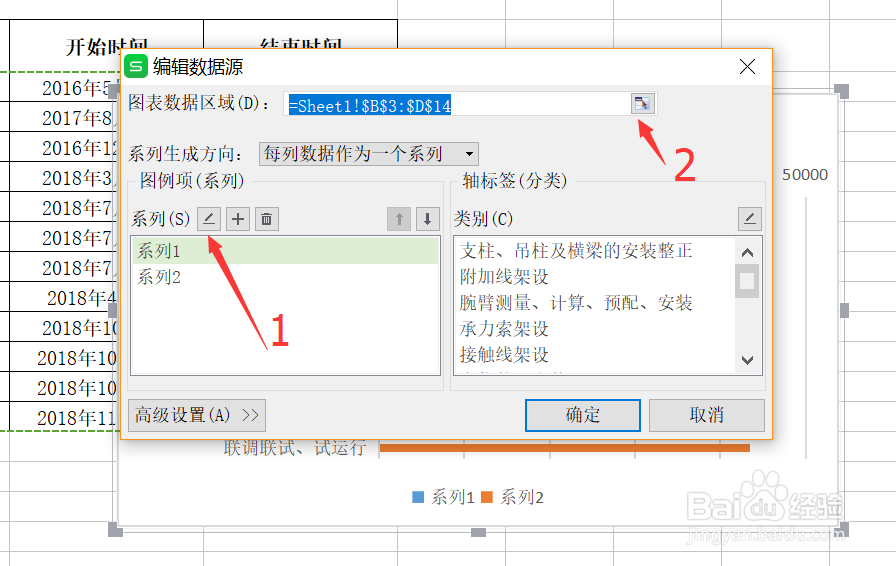

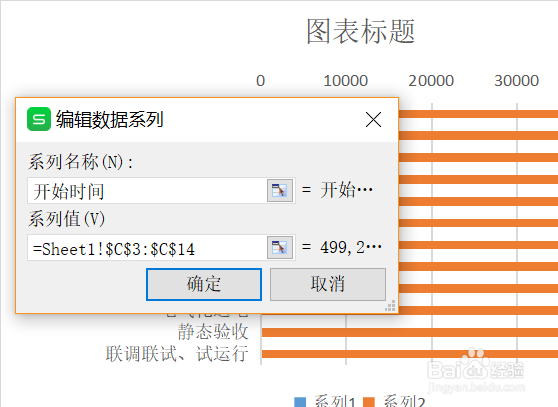

5、五、图表上陴查哉厥右键→选择数据→系列1，点“系列”后的修改标志；系列1名称：可输入“开始时间”、系列值：选择开始时间列中的内容。系列2名称可以输入“工期”，值选择工期列中的内容，确定。

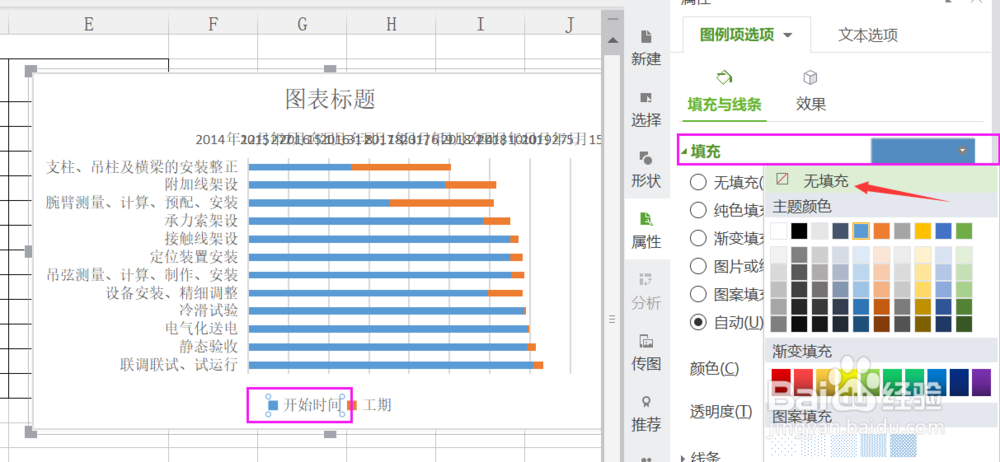

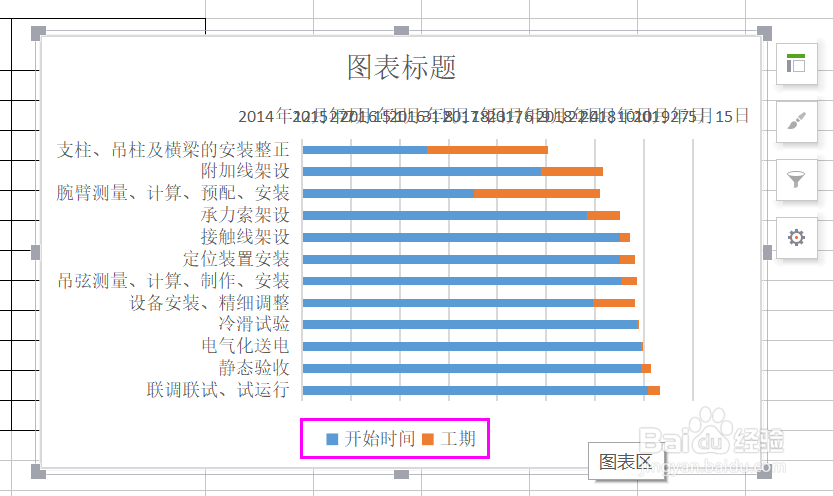

6、六、如图，要保留橙色这段，点击一下图表底部的图例，再点一下“开始时间”，右键，设置图例项格式，填充修改为无填充；若要修改工期图例，操作方法一样。

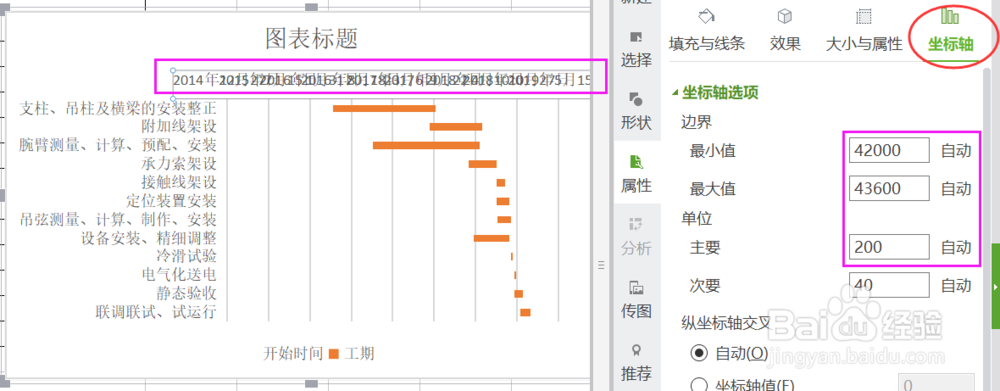

7、七、双击图表中的日期这一行，选择坐标轴，修改最小值、最大值、主要单位等，可以调整显示情况（这里我也不是很明白，不知怎么设置可以显示线段两端的时间）。

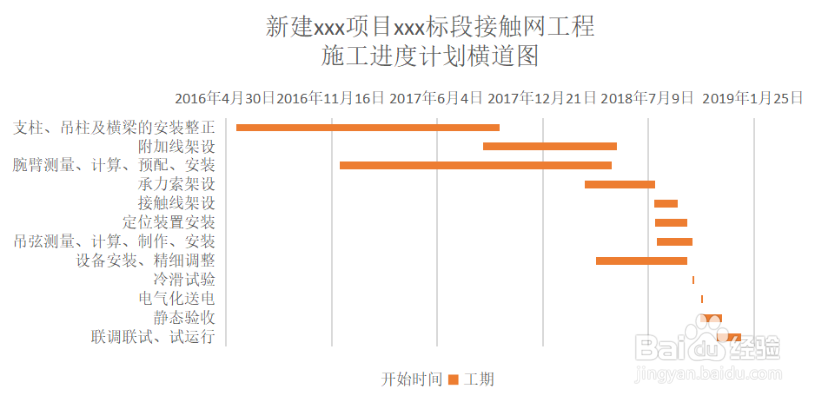

8、八、单击图表标题，可以输入新标题，拖动图表四个角可以缩放大小。基本就是这样，希望大神们共享更好的方法给大家学习。
