cad阵列怎么用

在使用CAD绘制图形时，我们常常会使用到CAD的阵列命令，在阵列命令里分为矩形阵列、路径阵列和环形阵列，下面我么就来看看在CAD中阵列是如何使用的吧。

矩形阵列的使用：

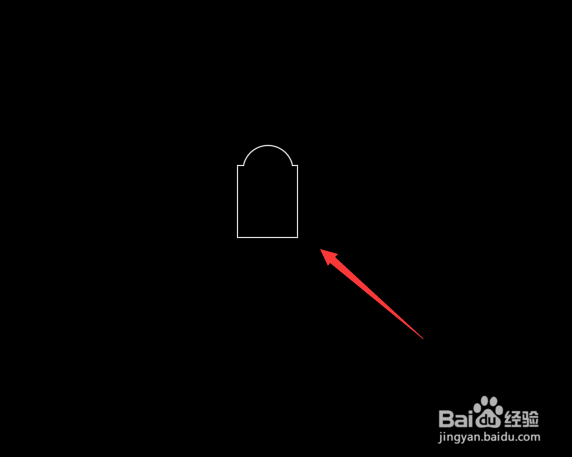

1、使用CAD打开我们的图形，或者自己绘制一个图形，如图所示：

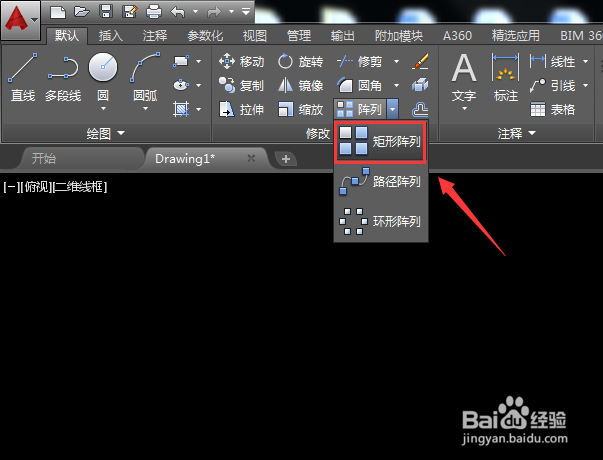

2、打开图形之后，我们在绘图里找到阵列选项，点击该选项在其自己菜单哪里找到矩形阵列，如图所示：

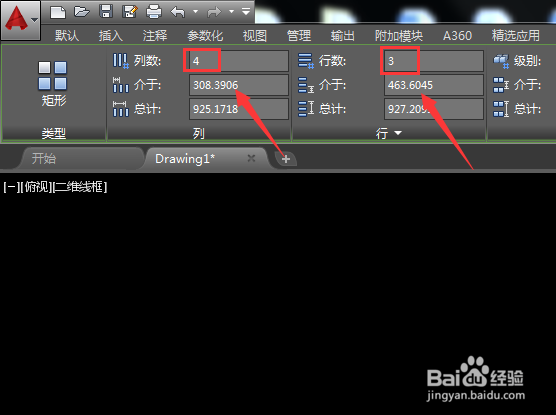

3、点击矩形阵列，然后选择刚刚打开的图形，然后按下回车键，并在上面的阵列设置里设置参数如图所示：

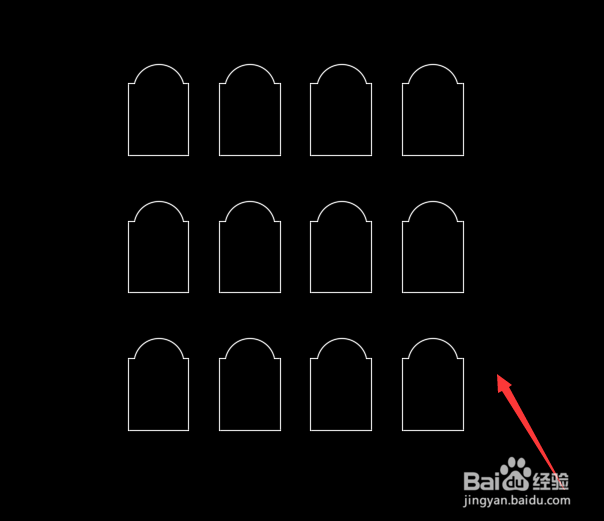

4、设置好参数之后，按下回车键可以看到使用矩形阵列得到的效果，如图所示：

路径阵列的使用：

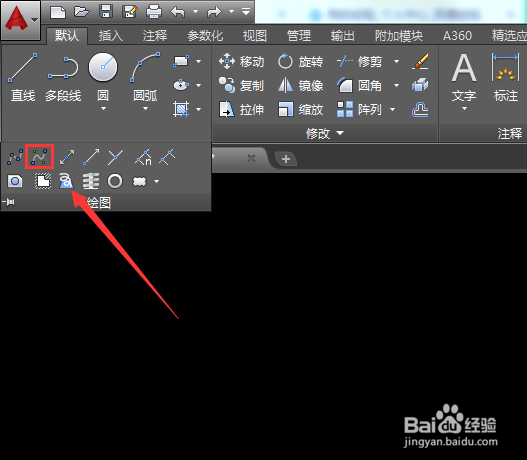

1、我们再在绘图里找到样条曲线控制点选项，如图所示：

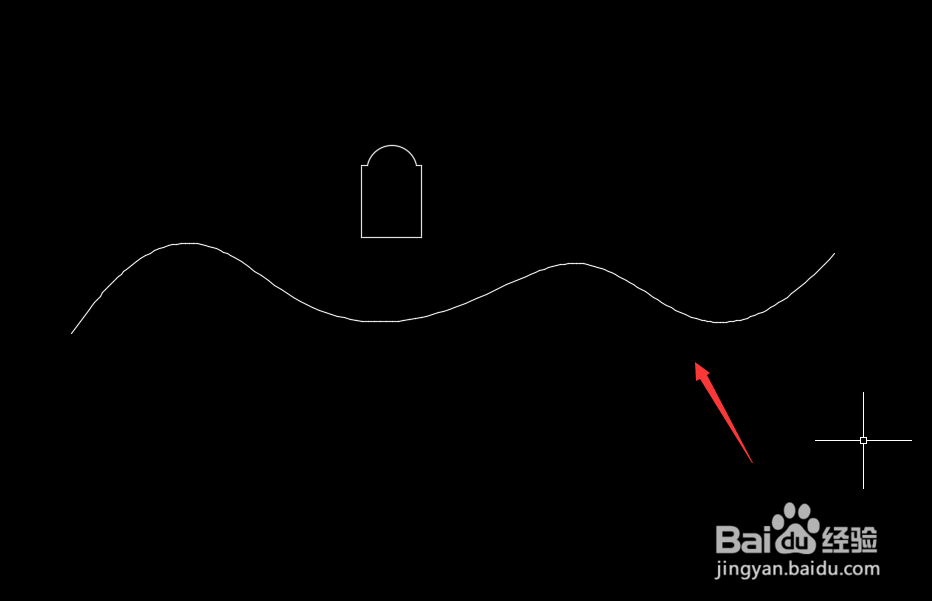

2、点击样条曲线控制点选项，然后在绘图区里在绘制一条曲线，如图所示：

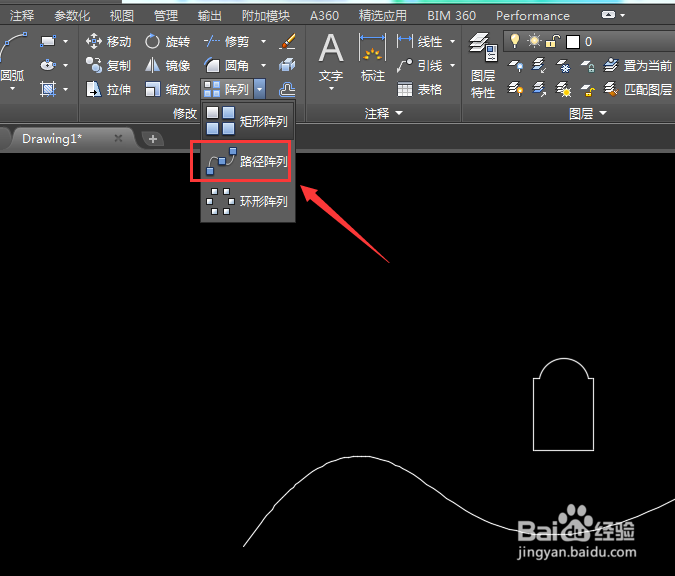

3、绘制好曲线之后，我们再在菜单里找到阵列命令下的路径阵列，如图所示：

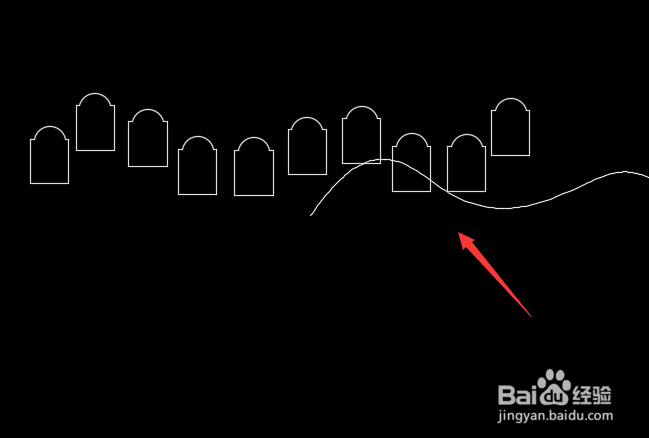

4、选择路径阵列，然后选择原先打开的图形，然后按下回车键，再选择我们绘制的曲线，并按下回车，此时就得到了路径阵列的效果了，如图所示：

环形阵列的使用：

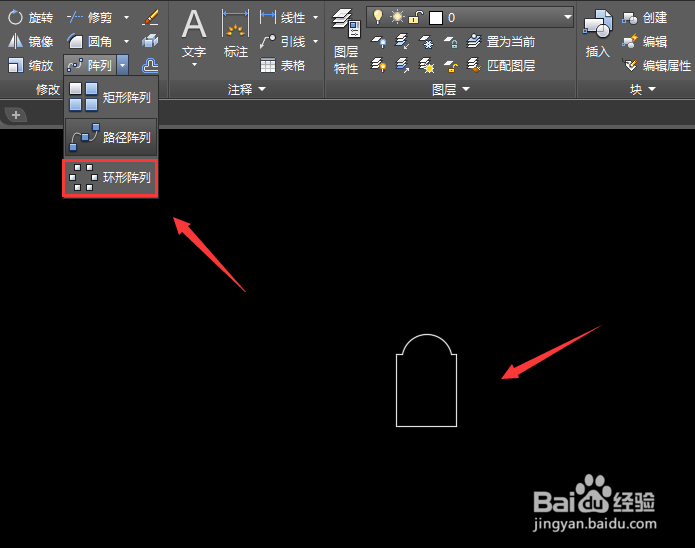

1、打开我们的图形之后我们在绘图里找到阵列里的环形阵列选项，如图所示：

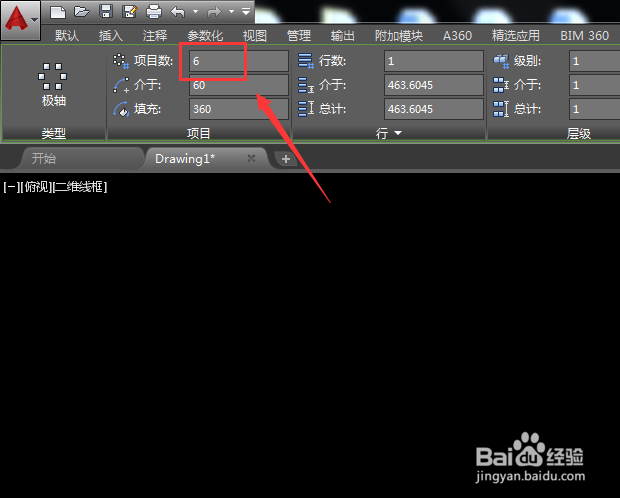

2、点击环形阵列然后选择我们的图形，按下回车建再指定环形的圆心，然后再在上面的设置里设置参数如图所示：

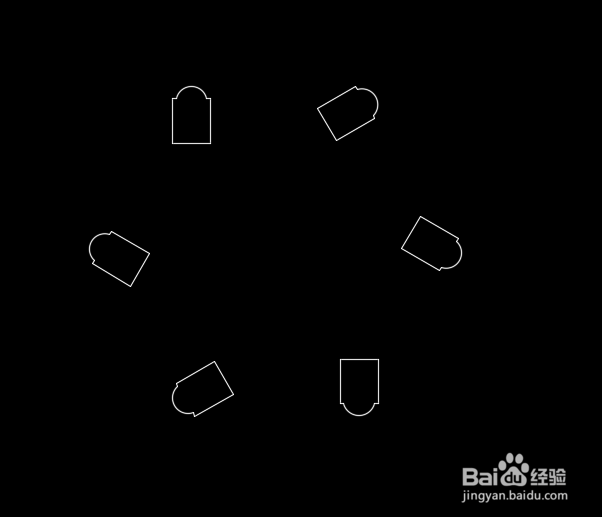

3、设置好参数之后按下回车键就得到了环形阵列后的效果图形了，如图所示：
