protel99SE中如何人工规划电路板

1、选择【Fire】/【New】命令，打开【New Document】对话框，选择【PCB Document】图标，然后单击【OK】按钮。，如下图所示。

3、双击【实例7-2.PCB】，进入pcb编辑界面，如图所示。在六个板层中选择【KeepOutLayer】，将当前板层切换为禁止布线层。

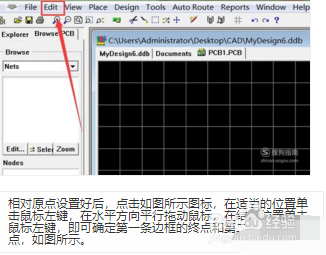

4、放置相对原点。选择【Edit】/【Origin】/【Set】命令，如图所示，光标将变成十字形状，在PCB编辑界面中任意一个十字交叉点上，用鼠标单击一下，便可设置一个相对原点。

7、依次可确定第三条边框和第四条边框，从而在工作区确定一个矩形定的区域，即电路边框，如图所示。
