UG建模中【沿引导线扫掠】命令的使用

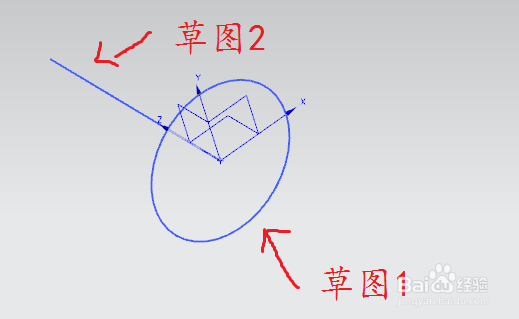

1、首先我们绘制两个相互不平行的草图，如图

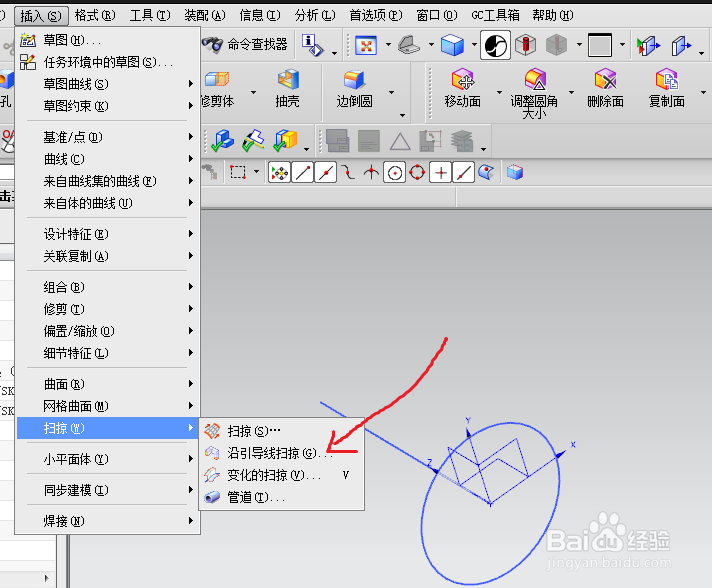

2、然后选择【沿引导线扫掠】命令，

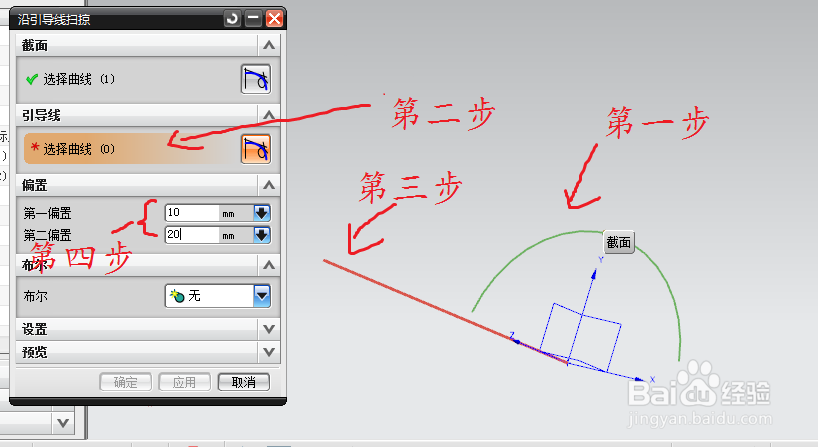

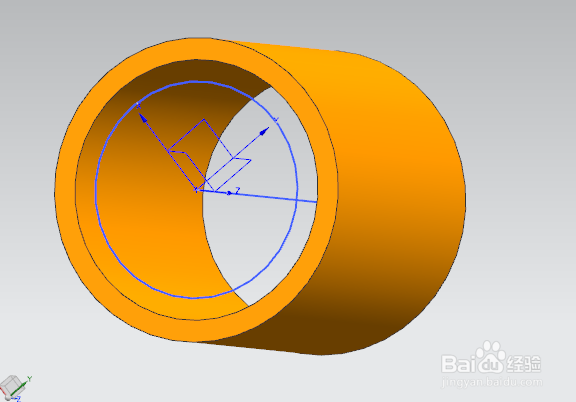

3、然后依次选择，截面线和引导线，而沿引导线扫掠命令，还有个偏置，对话栏，这是扫掠命令所没有的，我们分别输入10、20，点击确定，得到如图效果

4、另外当界面线不封闭时，扫掠得到的是片体，而沿引导线扫掠则不是。

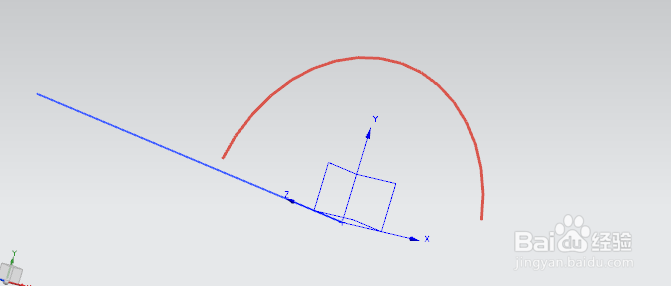

首先绘制不封闭的草图，如图，半圆和直线，

5、选择【沿引导线扫掠】命令，依次选择截面线，引导线，输入偏置值，如图

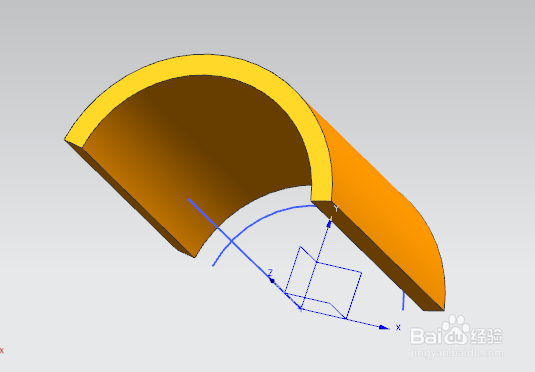

6、点击确定，得到如图效果，即使截面线不封闭，依然得到实体，这就是和【扫掠】命令的不同之处。
