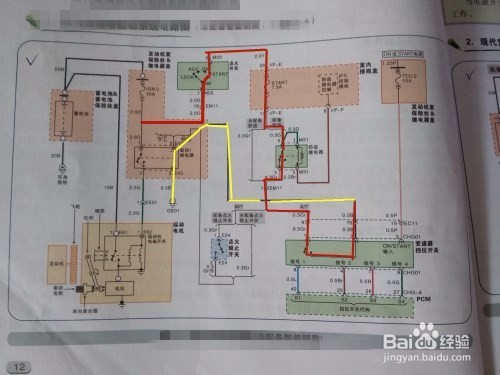

怎么看现代汽车起动电路图

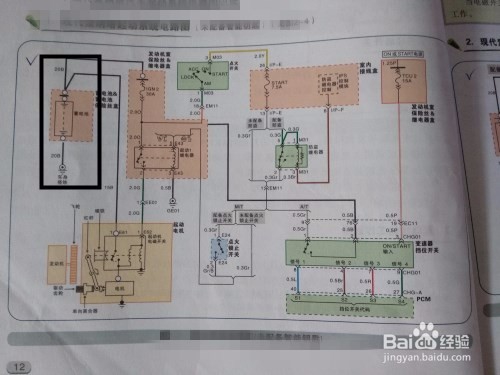

1、蓄电池。在起动电路中肯定要有蓄电池，从电路上也能看到有这个蓄电池，只是很多维修技师不知道蓄电池的标志，不过在这个电路上也明确标出了蓄电池，小编在这里想说的是可以观察蓄电池上两根粗线的走向。

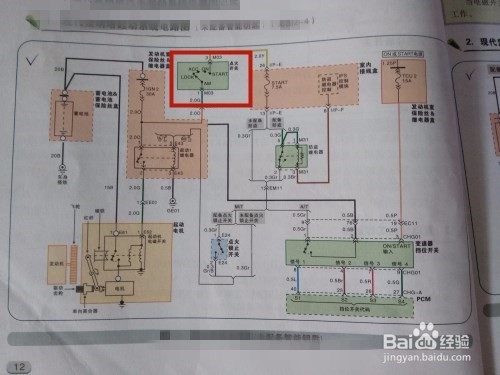

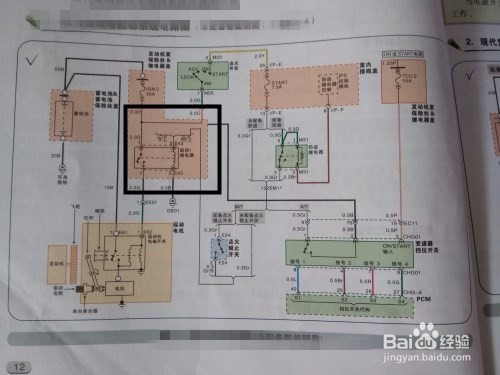

3、起动机。电路图上可以看到起动机上有两根电线，一个是由蓄电池直接提供，另一个就是从点火继电器而来，从继电器来的是给起动机线圈供电，当线圈吸合后大电流会让电机运转，从而起动发动机。

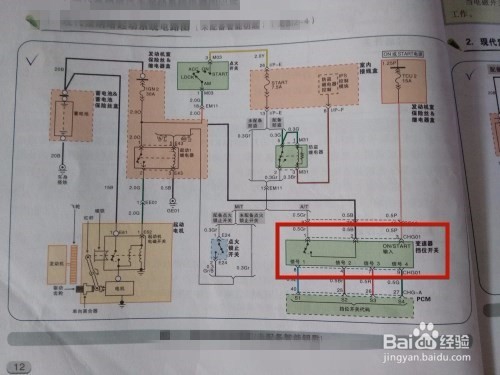

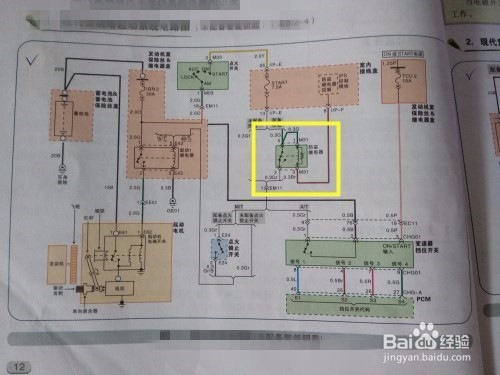

5、防盗继电器。从电路图上还能看到防盗继电器，小编在其它车上没有发现单独的防盗继电器，在这个电路图上却能看到，小粕盘镱嘧编想要成功的启动发动机就要保证防盗系统能正常运行，小编之前就遇到一个现代汽车因防盗问题来不能着车。
