cad如何绘制鞋柜

1、打开AutoCAD2013软件，点击【直线工具】，在作图区域绘制出1200mm和1000mm两条线段。点击右边工具栏中的【偏移】命令，分别对各个边进行偏移操作（柜顶板偏移：25）。完成后，点击田肖倦娄【直线工具】完成对鞋柜的柜体划分（如图所示）；

2、接着，开始制作鞋柜隔板（隔板厚度为18mm）。选中图中线段，点击【绘图】-【点】-【定数等分】，输入等器皆阄诟分值：4,后，敲击【空格键】。完成后，点击【直线工具】结合【偏移】命令画出隔板并复制出余下隔板（如图所示）；

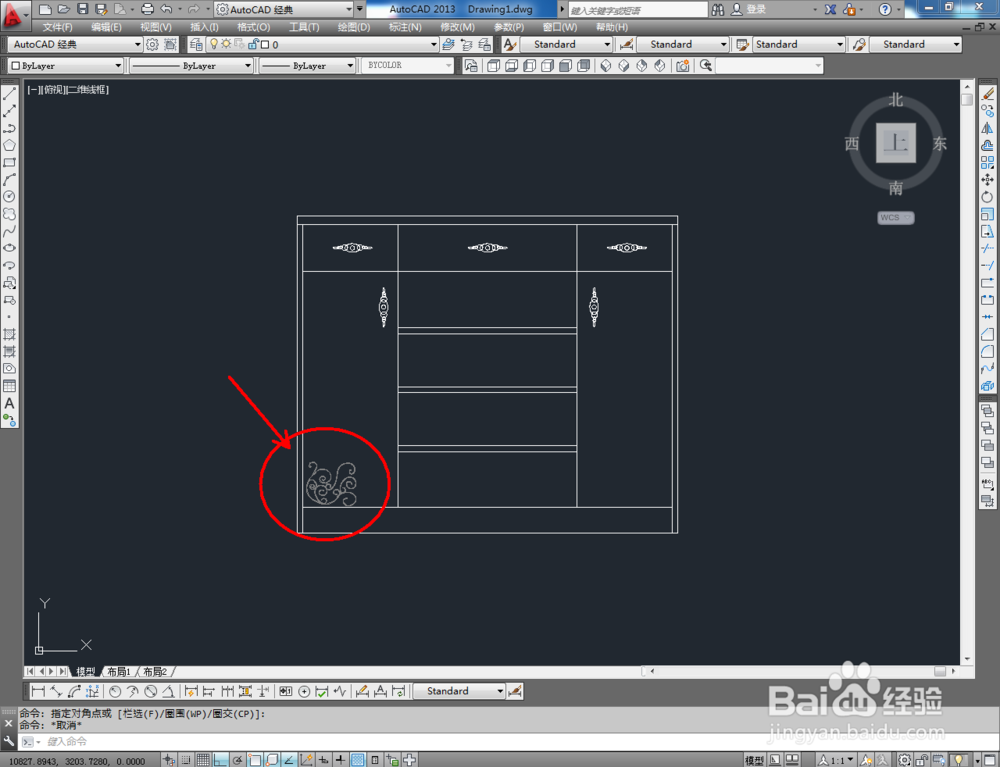

3、制作完成鞋柜的框架后，对鞋柜细节部分进行制作。绘制一个鞋柜拉手，复制多个并移动至相应的位置。完成后，标出没有门板镂空的部分（如图所示）；

4、点击【直线工具】，按照同样的方法继续绘制出鞋柜的侧视图以及俯视图。完成后，敲击键盘【M】-【T】-【空格键】，拉出文本框，编辑好对应的文字内容并拉动至相应的位置；

5、点击左下角【线性】，按照顺序先后标出正视图、侧视图以及俯视图的尺寸标注。标注完成后，我们的鞋柜便制作完成了。
