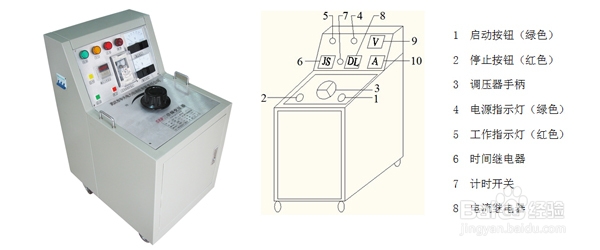

三倍频感应耐压装置的操作步骤

本装置空载试验

将三相380V电源直接接在装置背面的“A、B、C”输入端子。试验方法与分体式三倍频电源发生装置的空载试验方法相同。

负载试验

（1）将三相380V电源直接接在装置背面“A、B、C”输入端子：将被试品的两端分别与背面“a、x”输出端子相连接；接好接地线；

（2）接通电源，将调压器手柄回至零位处，电源指示灯（绿灯）亮；按下红色按钮，接触器合上，工作指示灯(红灯)亮；

（3）顺时针均匀旋转调压器手柄，并密切注视输出电压表，当升到所需电压值时，打开计时开关，（时间继电器按试验要求设定为040），开始计耐压时间；

（4）如无异常情况出现，40秒后听到计时声音，立即反向旋转调压器手柄至零位；按上红色停止按钮，接触器断电，工作批示灯灭，绿色信号灯亮，此时应迅速切断输入三相电源，试验完毕。

注意事项

1、SBF三倍频变压器设有过流保护，出厂时按额定输出电流的80%整定好，用于小负载时，应根据负载实际情况重新整定；当升压过程中出现过流或击穿现象时，过流保护动作，可保护被试品，不致使被试品的事故扩大，此时也应立切断输入三相电源，不致使三倍频电源发生装置受到损坏。

2、在试验过程中，如被试品的电容量不大时，补偿电抗器一般不需接入线路。如被试品电容电流过大时，则应将补偿电抗器两端与被试品两端并联（见接线示意图），进行电流补偿，从而提高整个试验回路的功率因数，降低输出电流。

3、因该装置是在超饱和状态下工作，因而接入三相线路的时间应尽量短，一般不超过五分钟。试验被试品时，试验时间不能超过40秒；

4、在使用分体式三倍频电源装置时，控制箱中的接触器线圈电压为三倍频电源发生器输出电压的1/3，绝对不能用50HZ电源试用。

5、华天电力所配电抗器只允许在试验电压互感器时配套使用，当被试品的电压超过一定范围时，应另选配电抗器（可在订货时加以说明）。
