畅翼丰田锐志电动尾门安装流程示意图

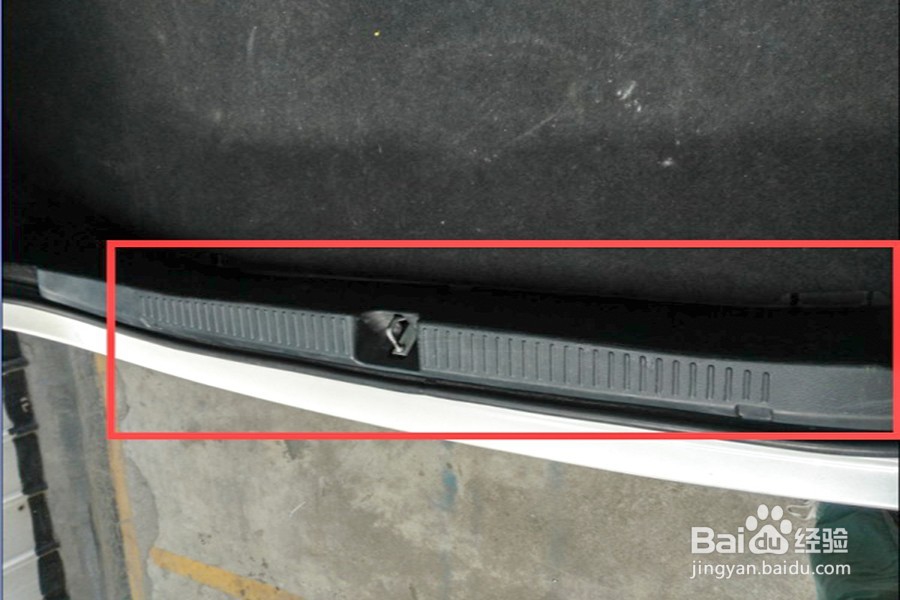

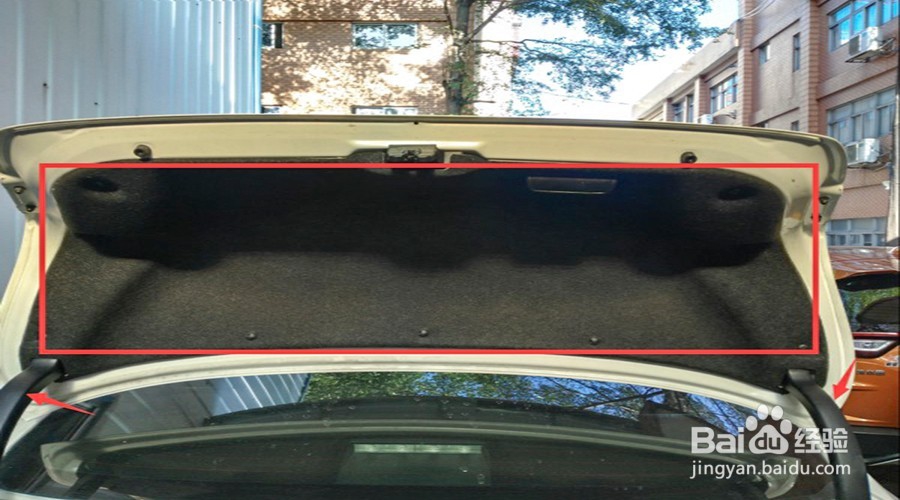

1、用工具将饰板拆除

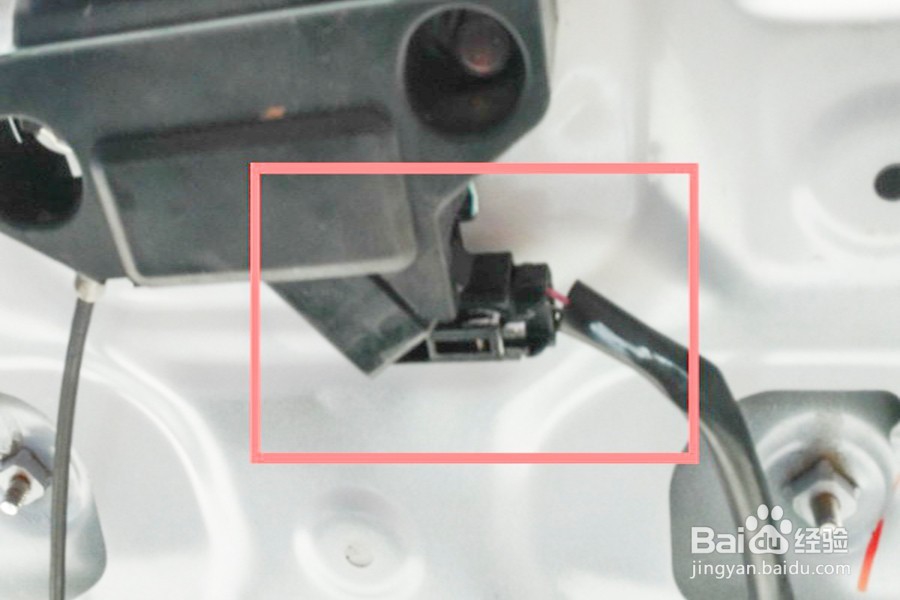

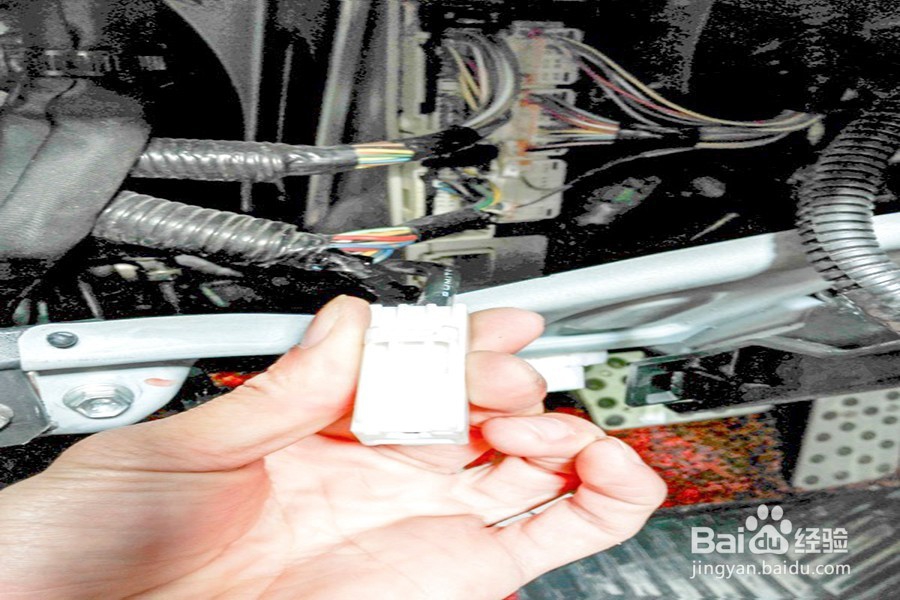

3、将原车锁线取出,与畅翼电动尾门锁控制线对接.

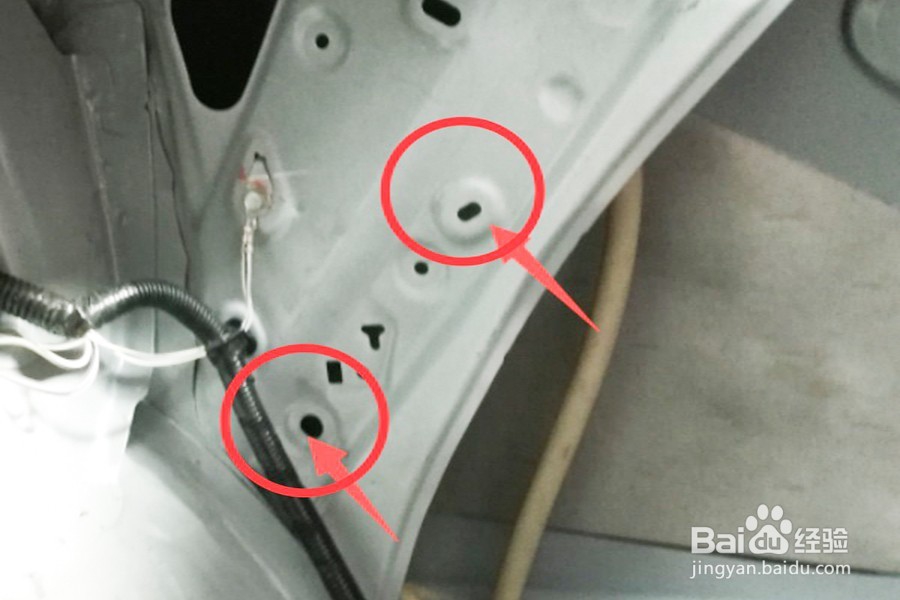

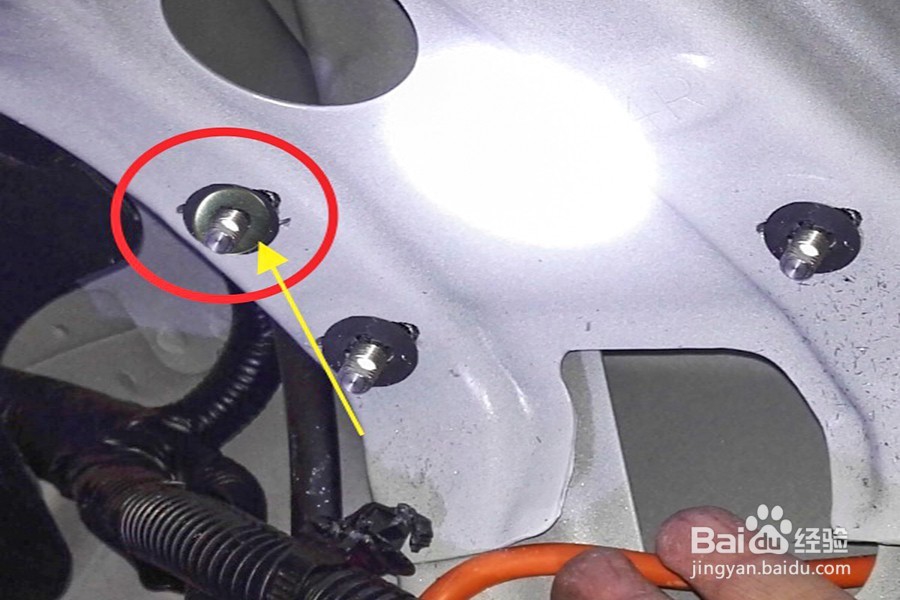

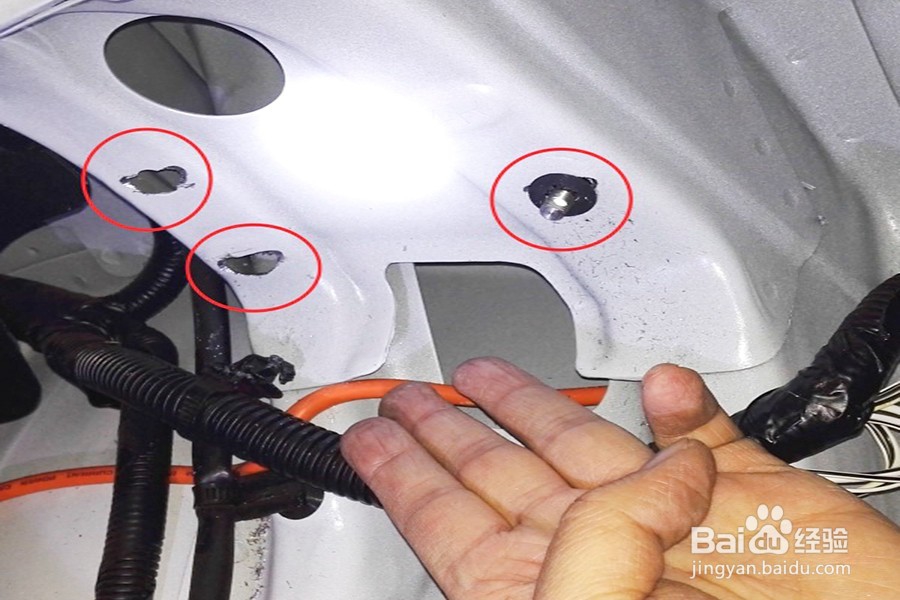

5、装入畅翼专用锁止螺丝,务必使用pvc片,防止螺丝掉入车身内,在最上面那个螺丝外面加两个钢垫片.

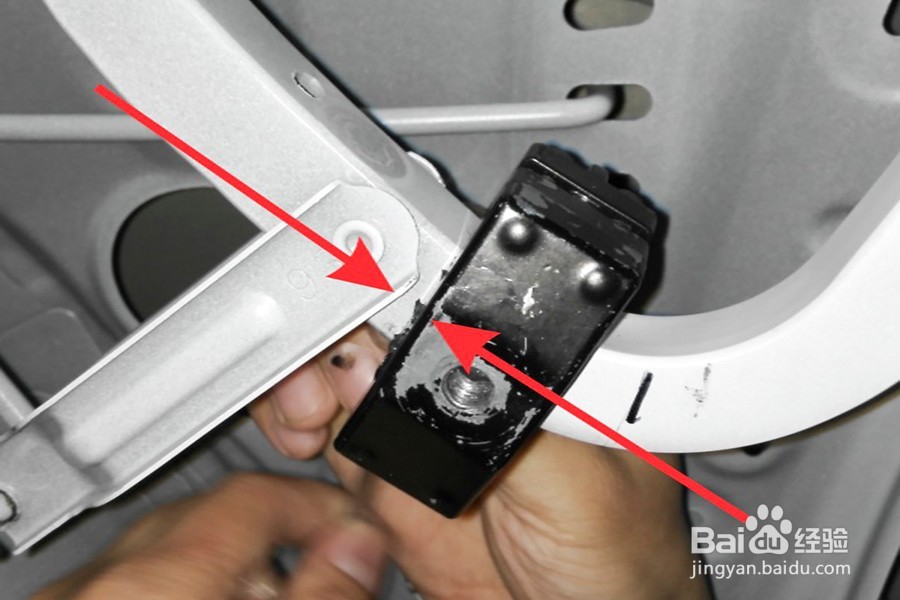

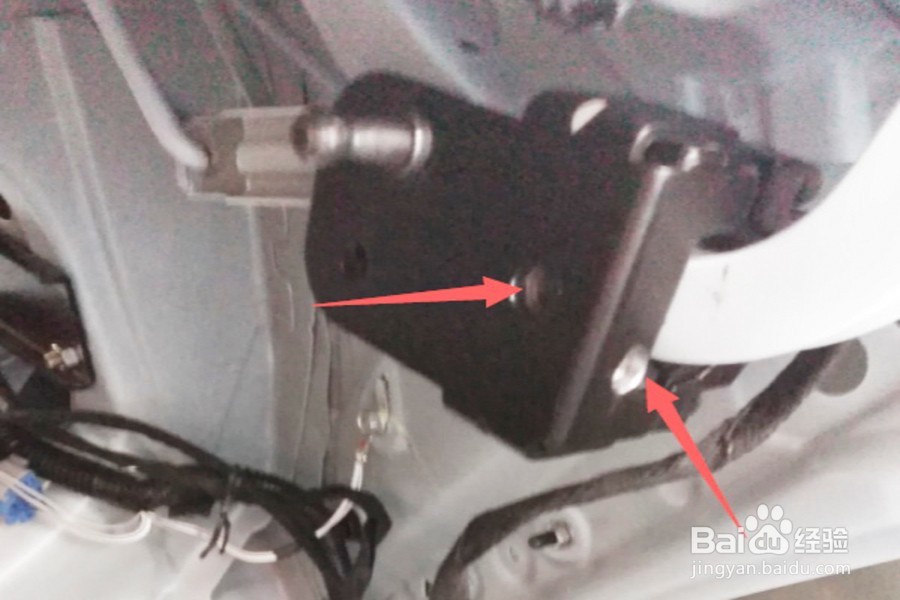

7、安装夹紧块:夹紧块端面与原车转轴支架相隔距离约为2CM,以不阻碍摇臂运动为准.

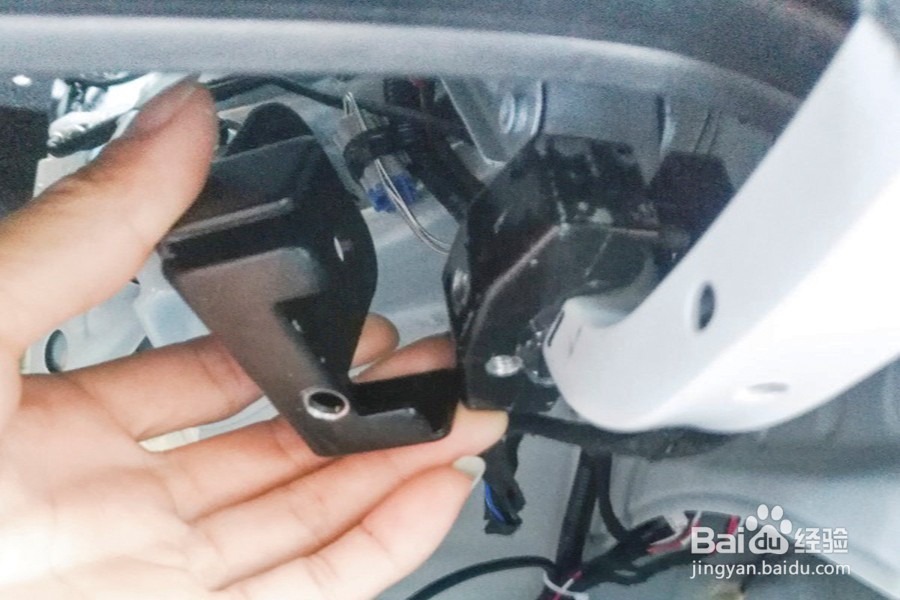

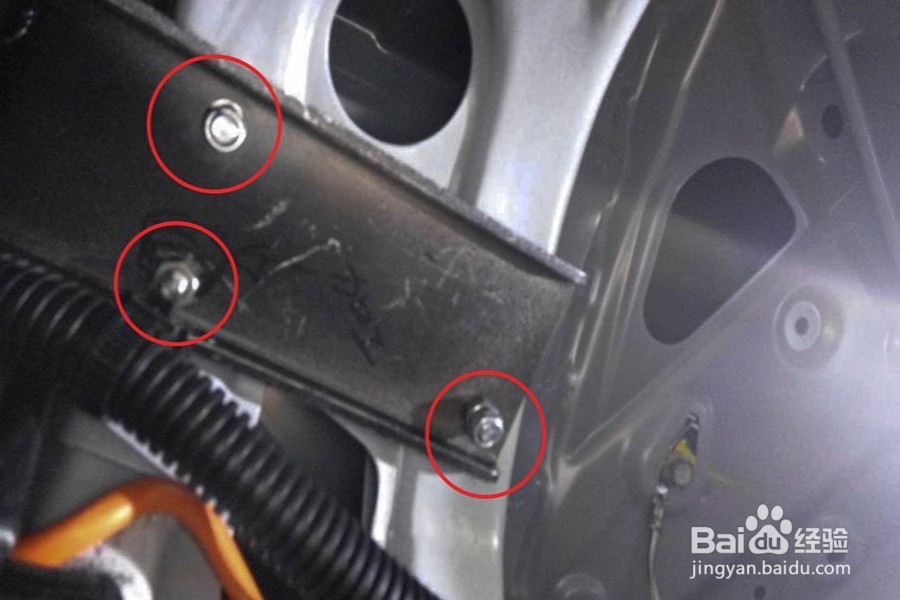

9、安装尾门支架.

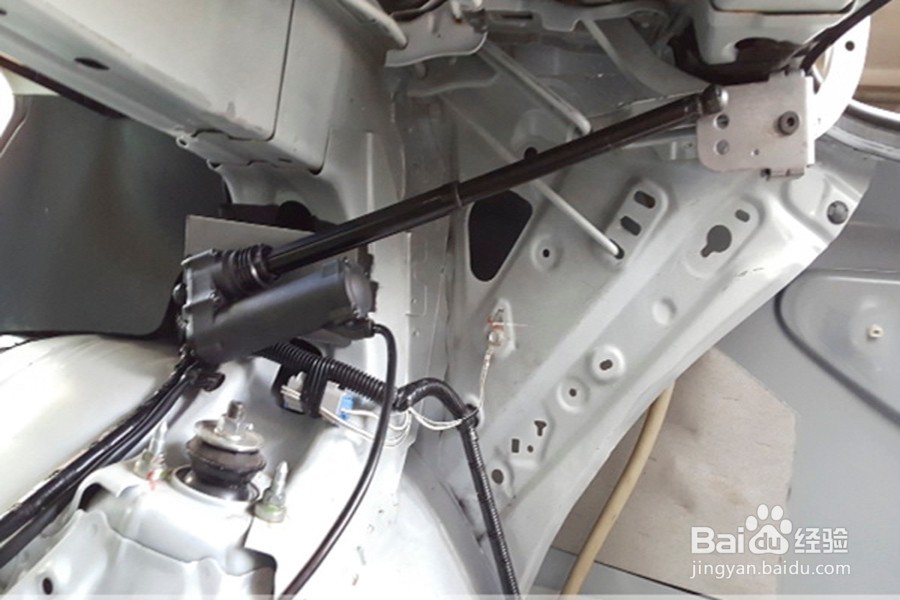

11、安装畅翼电动推杆.

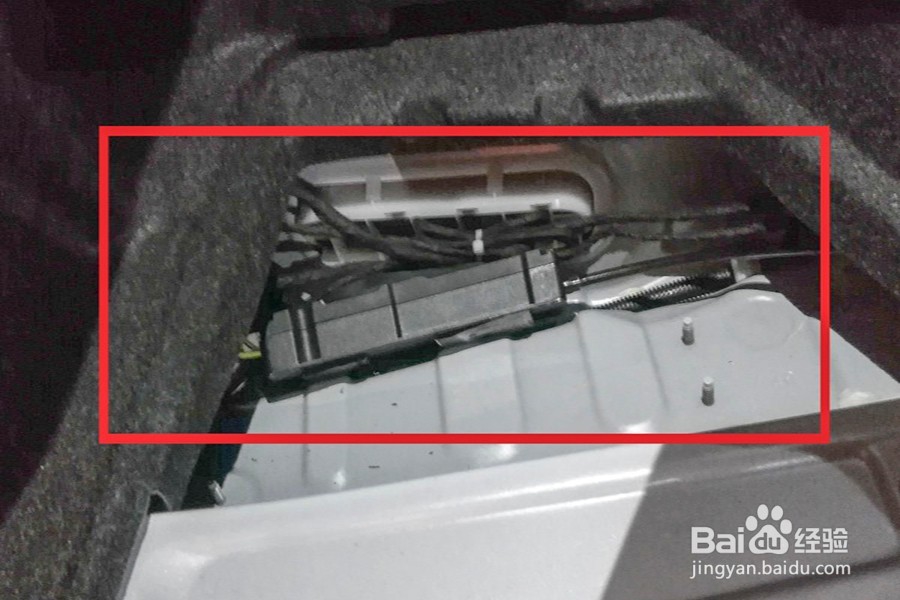

13、拉锁驱动盒安放在原车右边.

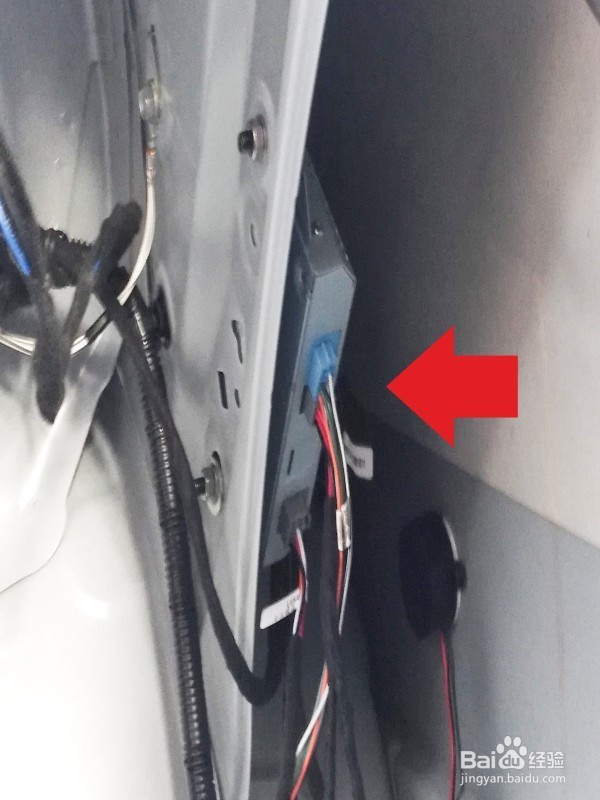

15、控制盒安装效果图.

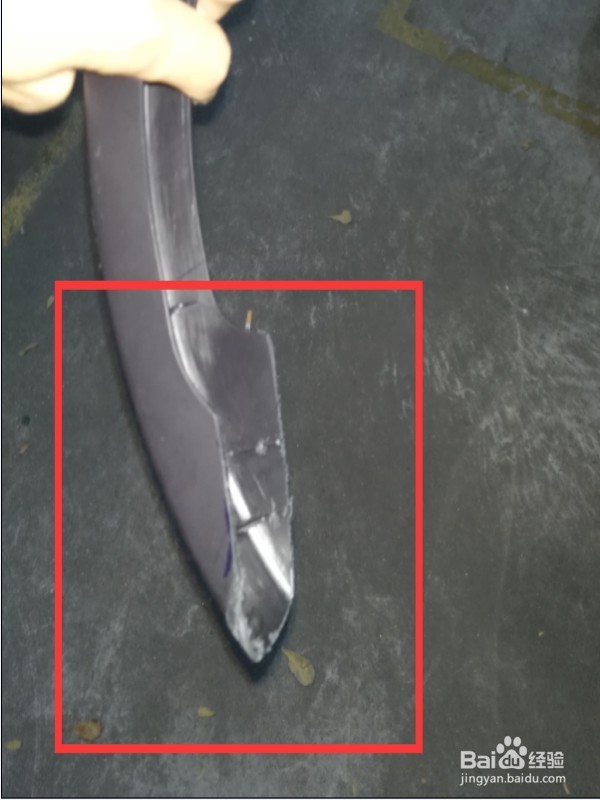

17、将原车右边饰板下方用工具削除一部分装回 (削除量:以不干涉为准).

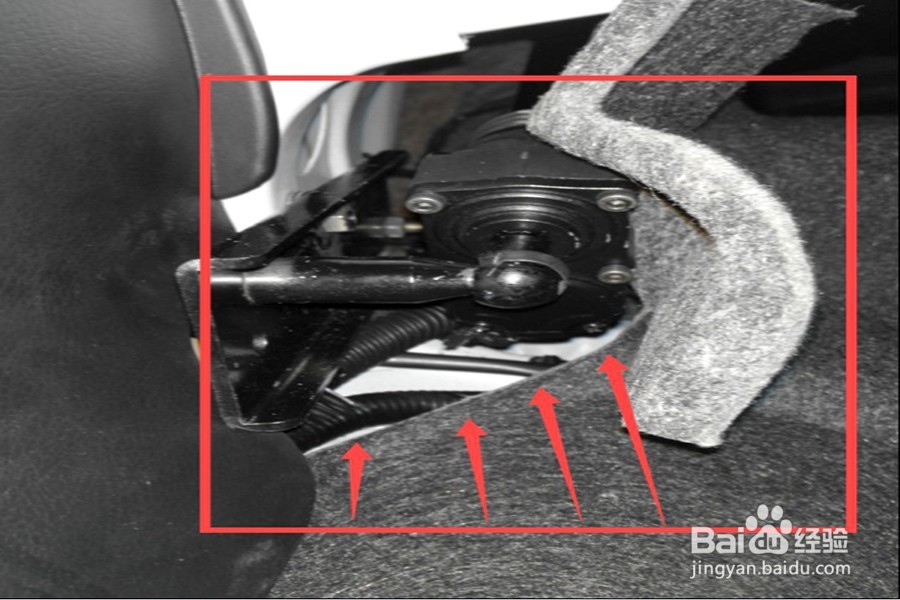

19、此处的绒布饰板用工具剪开一小部分 (剪开位置及长度:以不干涉为准).
