UG10.0练习三维建模三十八

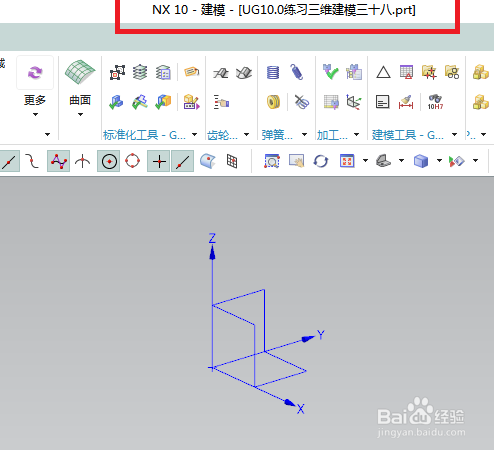

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为UG10.0练习三维建模三十八

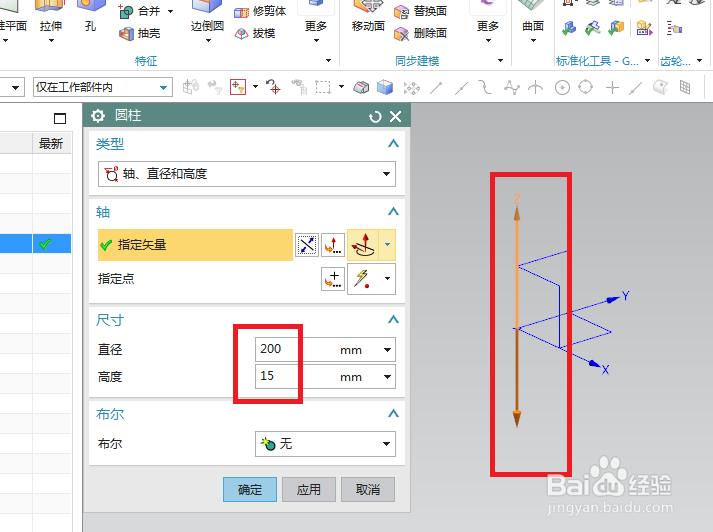

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Z轴，反向，设置尺寸：直径200，高度15，点击确定。

3、如下图所示，点击工具栏中的孔图标，指定点：在坐标轴上，距离67.5，设置形状为简单孔，直径7，深度100，点击应用。

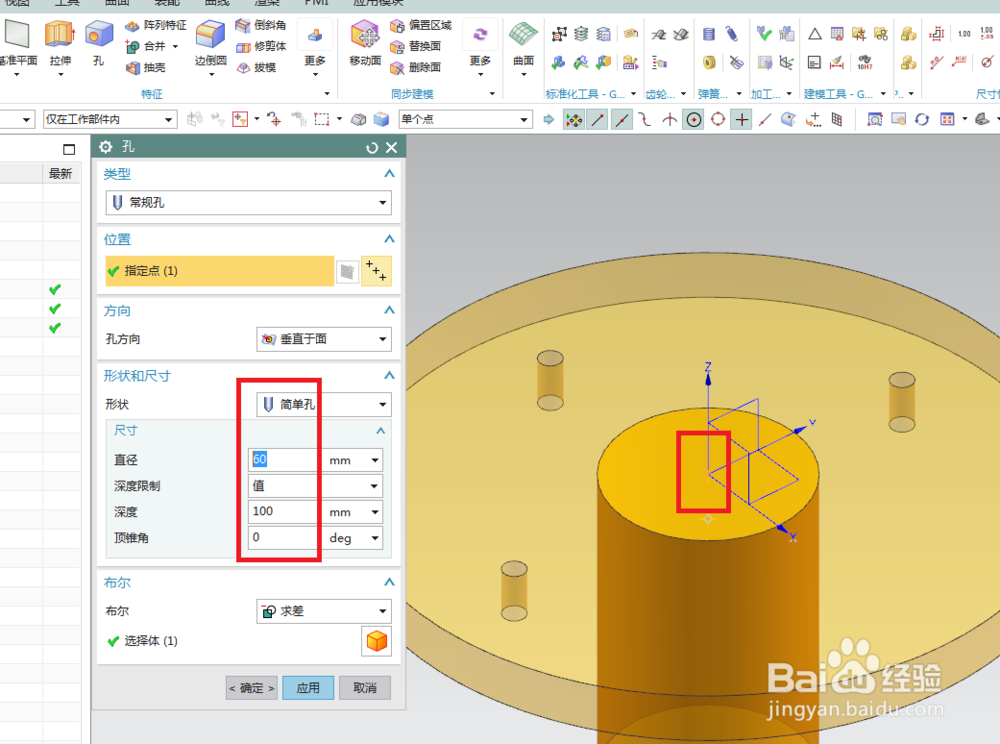

4、如下图所示，指定点，圆心点，设置直径60，点击确定。

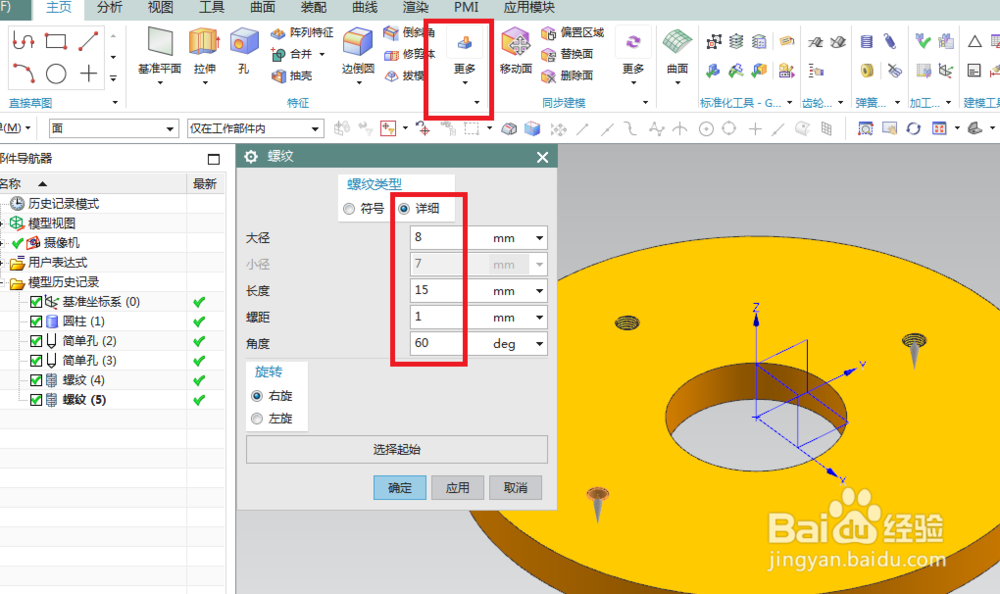

5、如下图所示，点击工具栏中的“更多——螺小絮扬片纹”，螺纹类型为详细，点击内孔侧面，参数默认点击应用，连续创建三个内螺纹特征。

6、如下图所示，执行【拉伸——XY平面】，直接进入草图。

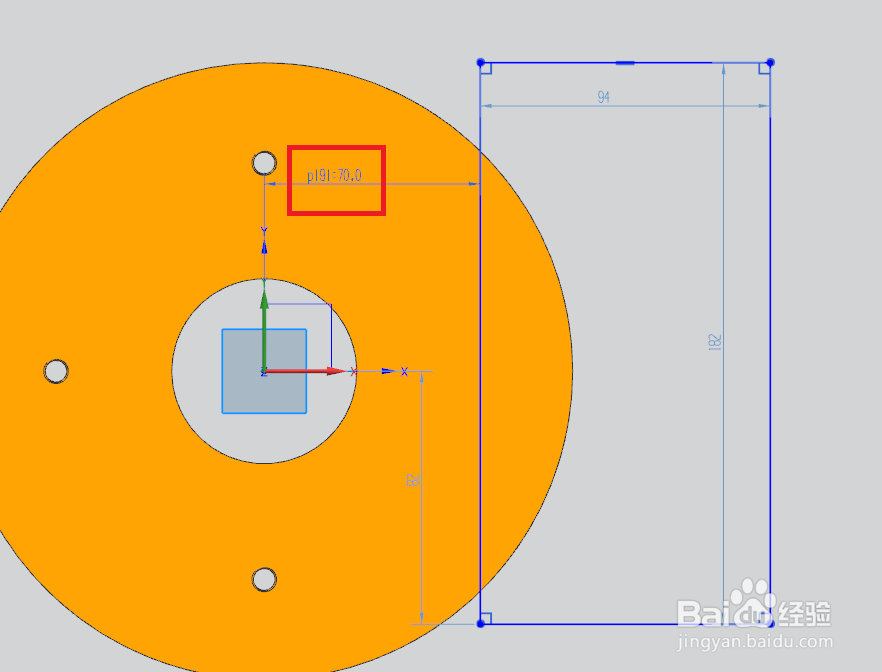

7、如下图所示，激活矩形命令，画一个矩形，快速修改尺寸70，点击完成，退出草图。

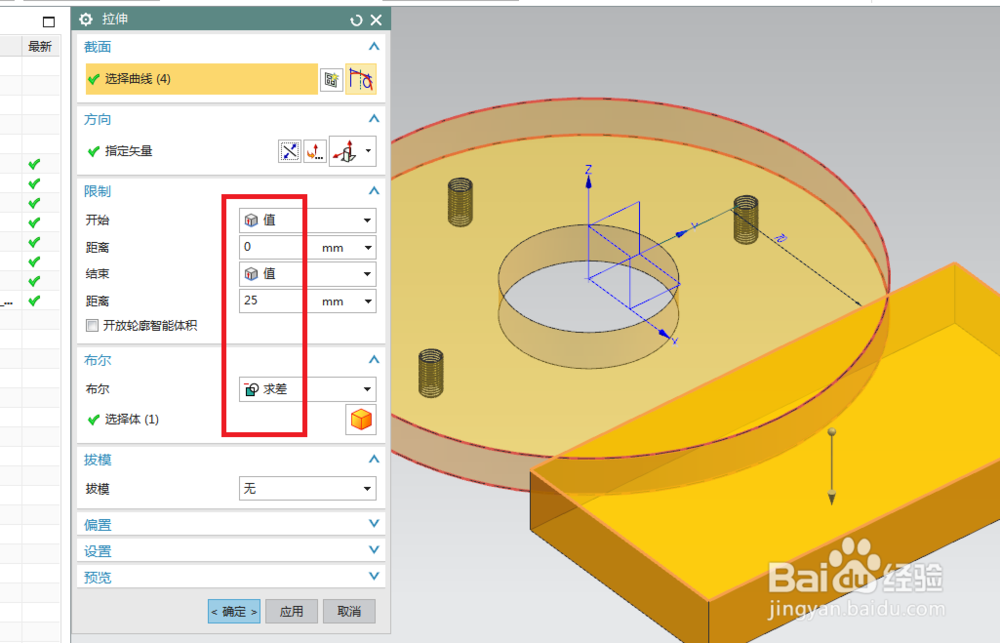

8、如下图所示，回到拉伸对话框，设置限制：0开始，25结束，布尔求差，点击确定。

9、如下图所示，点击工具栏中的基准平面，点击YZ平面，设置距离55，点击确定。————这就创建基准平面。

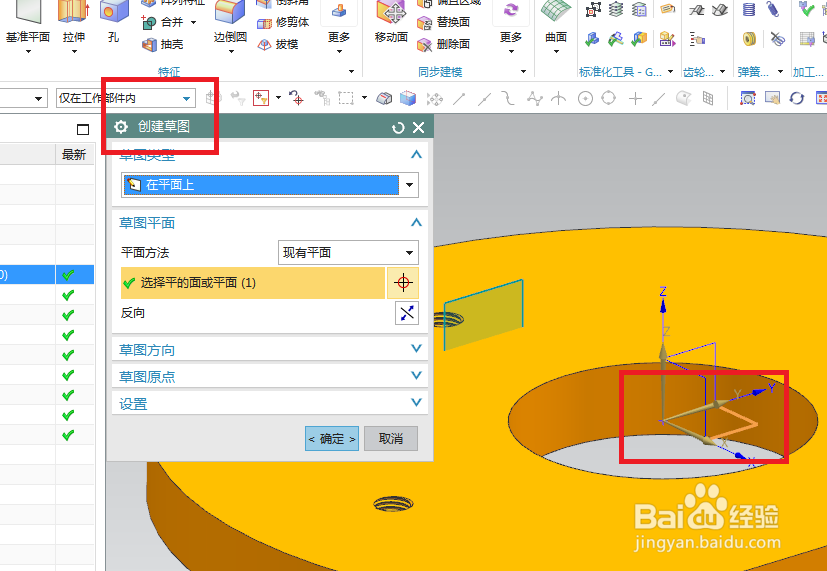

10、如下图所示，点击工具栏中的草图，点击XY平面，，点击确定。

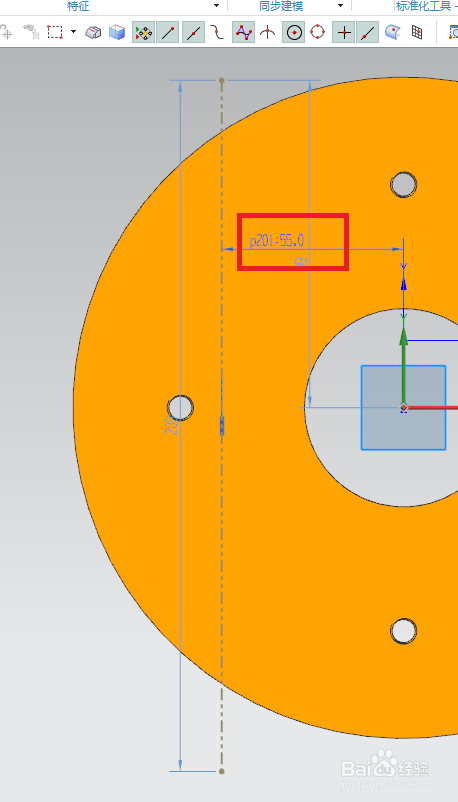

11、如下图所示，激活直线命令，画个竖直的线段，并转换为参考，双击修改尺寸：55，点击完成，退出草图。

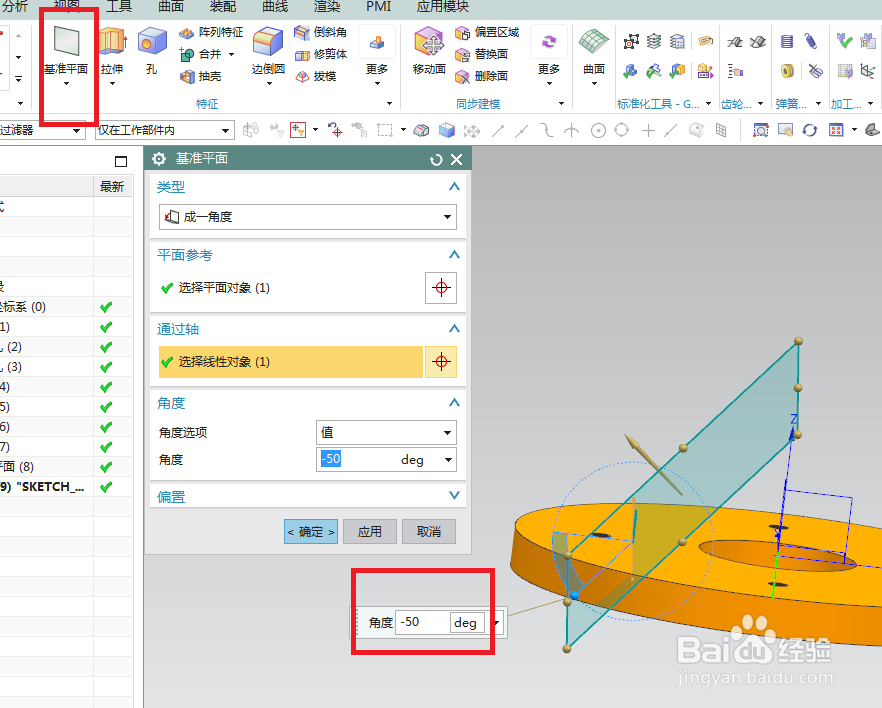

12、如下图所示，点击工具栏中的基准平面，类蕞瞀洒疸型成一角度，参考平面为第一个基准平面，轴为草图参考线，角度-50，点击确定。

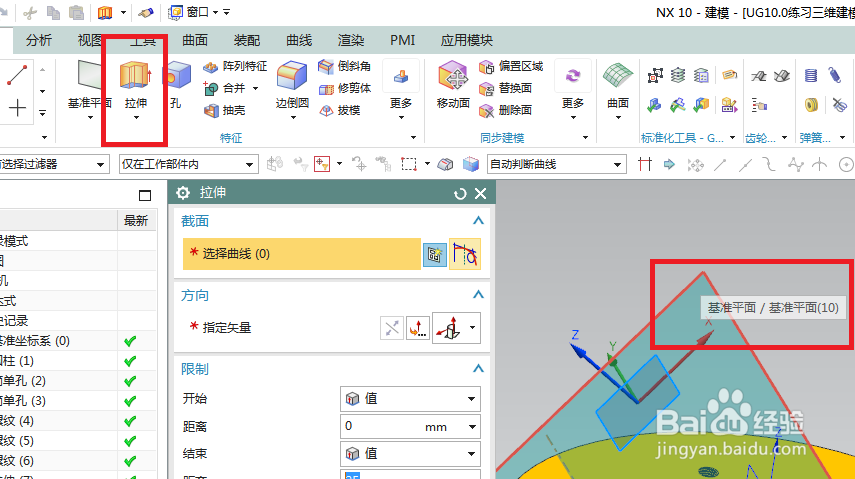

13、如下图所示，执行【拉伸——第二个基准平面】，直接进入草图。

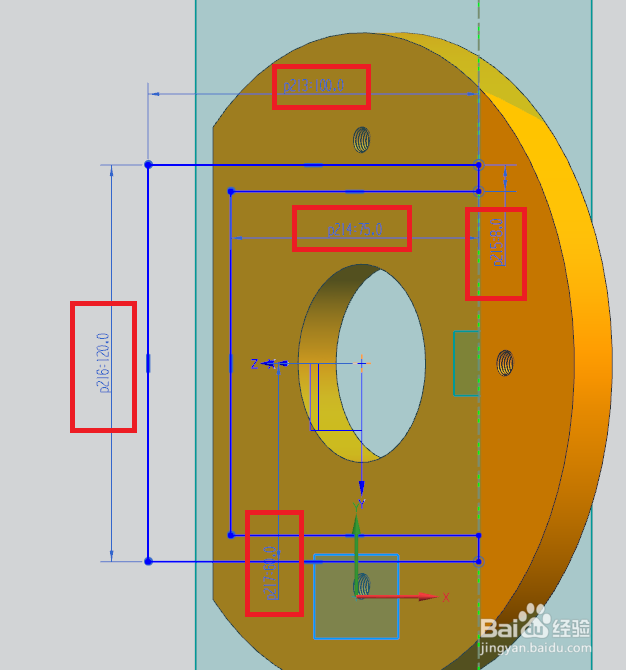

14、如下图所示，激活轮廓命令，画出大致轮廓，添加几何约束，相等，激活快速尺寸命令，标注尺寸：100、75、120、60，点击完成，退出草图。

15、如下图所示，回到拉伸对话，设置限制：0开始，12结束，，布尔求和，点击确定

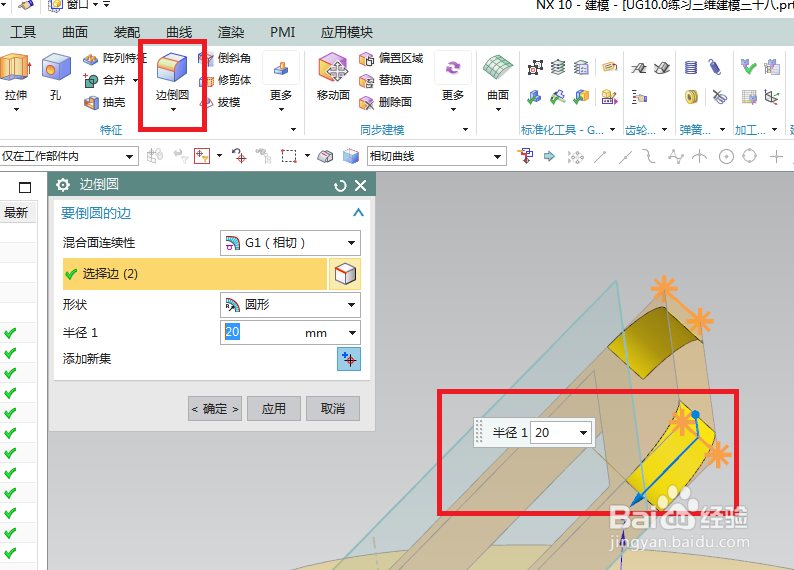

16、如下图所示，单击工具栏中的边倒圆命令，点击实体中的 两条短边，设置半径R20，点击应用。

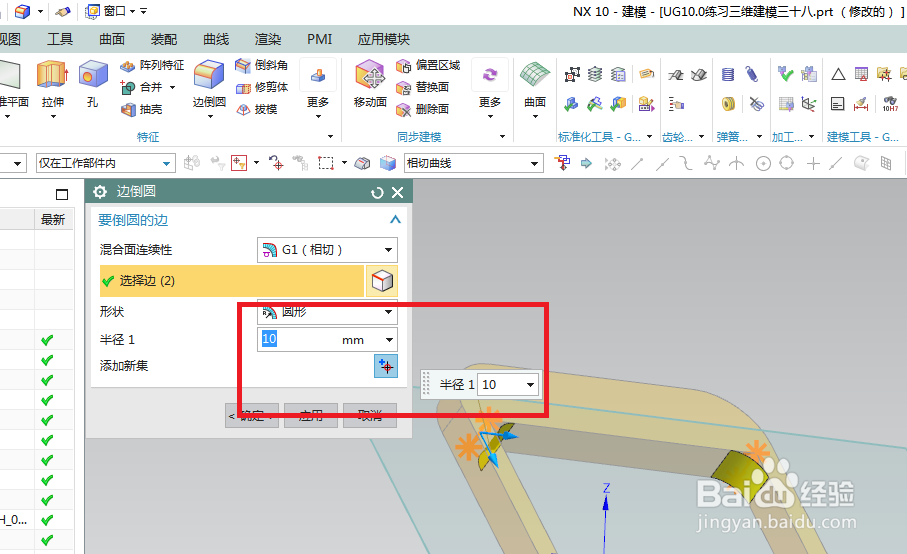

17、如下图所示，点击两条另外的实边线，设置半径R10，点击“应用”

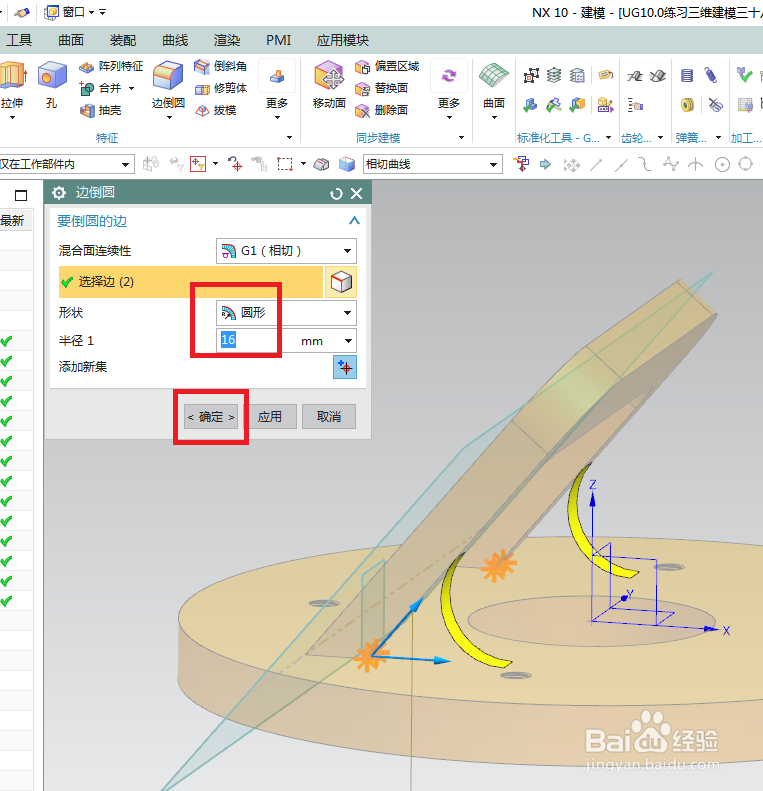

18、如下图所示，点击另外两个实体边线，设置半径R16，点击确定。

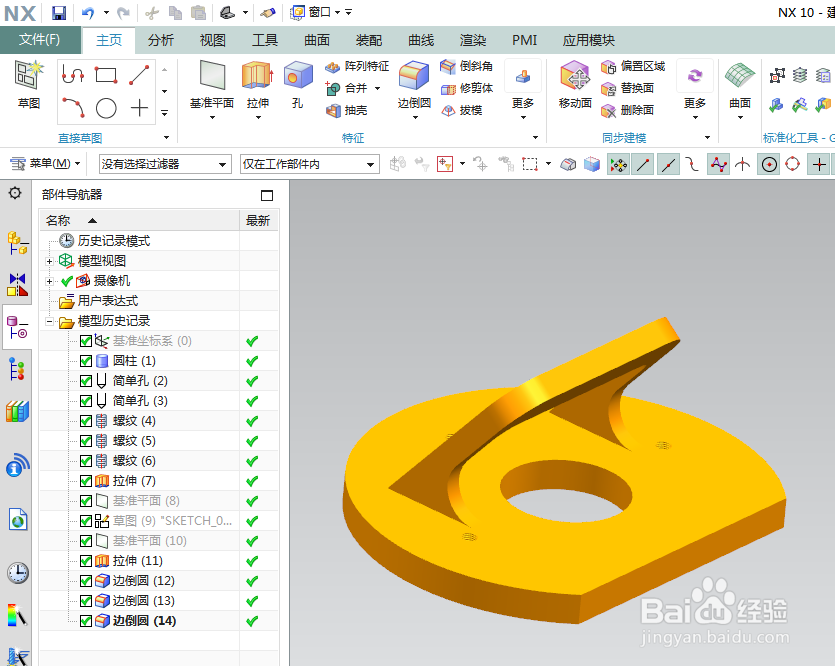

19、如下图所示，隐藏所有的基准和草图，设置显示为着色、。

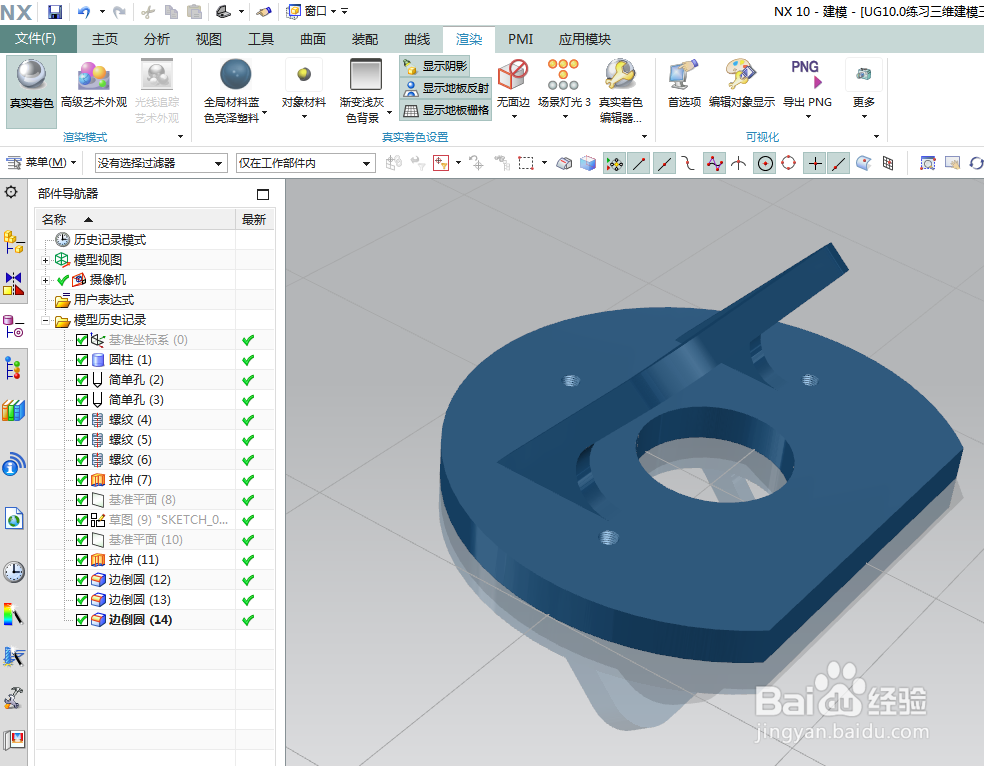

20、如下图所示，渲染——真是着色——全局材料蓝色亮泽塑料，————至此，这个实体建模并渲染完成，本次练习结束。
