CAD公差怎么标注上下偏差

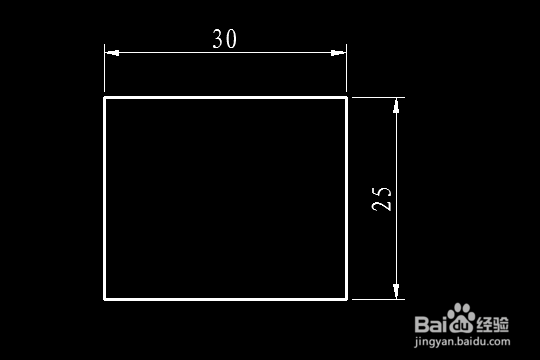

1、标注基本尺寸。首先，将图形的基本尺寸标注出来，再来添加公差。

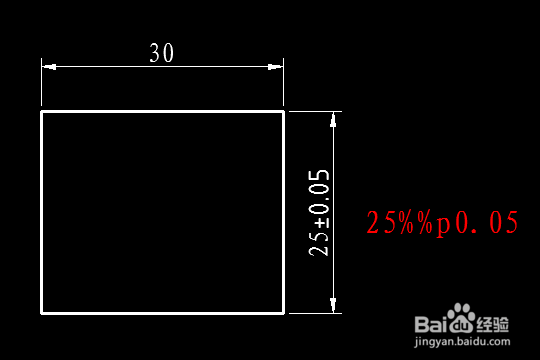

2、标注对称的上下偏差。在基本尺寸后加“%%p”就会自动生成“±”符号，随后加上公差墙绅褡孛数字即可。接下来介绍，上下偏差不对称时，怎么标注。

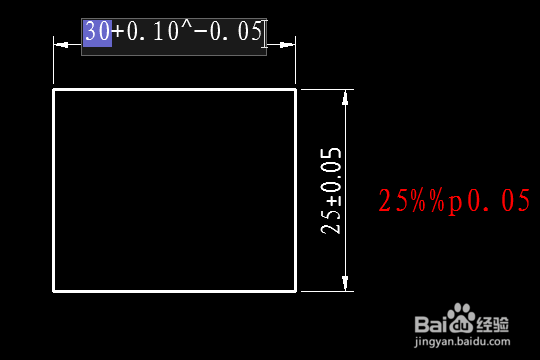

3、添加上下偏差数据。在基本尺寸后，依次写入上下偏差，中间以“^”隔开。例如“30+0.10^-0.05”。

4、堆叠公差数字。用鼠标选中上下偏差数字及“^”符号，点击编辑工具条中的堆叠。

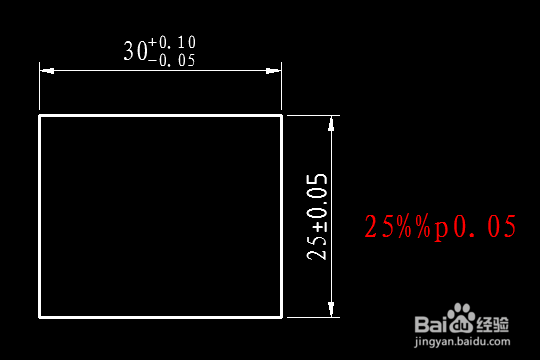

5、完成标注。点击堆叠后，上下偏差就会自动堆叠显示在基本尺寸之后，且字体会自动缩小。
