红外热像仪使用说明书之关键指标

1、问题一：红外热像仪到底能测多远？

红外热像仪的检测距离 = 被测目标尺寸÷ IFOV，所以空间分辨率（IFOV）越小，可以测得越远。例如：输电线路的线夹尺寸一般为 50mm，若使用 Fluke Ti25 热像仪，其IFOV为 2.5mRad ，则最远检测距离为 50÷2.5=20m

2、问题二：红外热像仪能测多小的目标？

最小检测目标尺寸= IFOV×最小聚焦距离。所以IFOV越小，最小聚焦距离越小，则可检测到越小的目标。举例：

某品牌热像仪                               Fluke Ti25 热像仪

空间分辨率（IFOV）：2.6mRad空间分辨率（IFOV）：2.5mRad

像素：320×240 像素：160×120

最小聚焦距离：0.5m 最小聚焦距离：0.15m

最小检测尺寸：1.3 mm 最小检测尺寸：0.38 mm

从对比图看，右侧Fluke Ti25，虽像素稍低，但凭借更小的IFOV 及最小聚焦距离优势，实际可以拍摄到0.38mm微小目标，而另一品牌则只能测到1.3mm 的目标。

3、问题三：热像仪能看得多清晰？

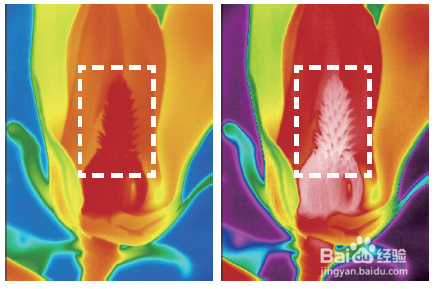

因素一：热灵敏度决定热像仪区分细微温差的能力。同样状况下，右图所用热像仪的热灵敏度更低，画面清晰显示花蕊细节的温度分布，而左图同区域只能看到一片红色。

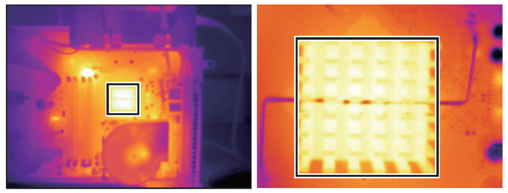

 因素二：最小检测尺寸决定了热像仪捕捉细小尺寸的能力。尺寸越小，相同面积的检测目标画面由更多像素组成，画面更清晰。

由右图可见，像素（马赛克）越小越清晰

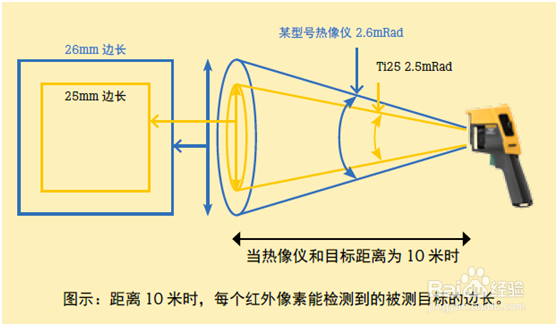

4、什么是空间分辨率（IFOV） ?

在单位测试距离下，红外热像仪每个像素能够检测的最小目标( 面积)，以mRad 为单位，

是一个主要由像素和所选镜头角度所决定的综合性能参数，是热像仪处理空间细节能力的技

术指标。

为什么空间分辨率（IFOV）越小越好?

单位距离相同时，IFOV 越小，单个像素所能检测的面积越小，单位测量面积上由更多的像

素所组成，图像呈现的细节越多，成像越清晰。
