dxf/dwg文件转gbr文件的步骤

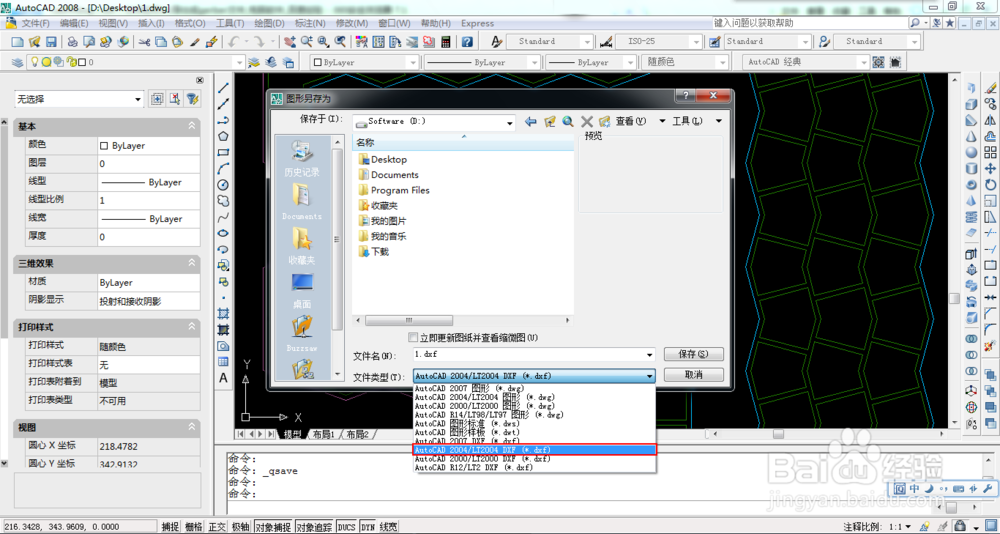

1、一、打开dwg图档，检查图档中曲线是否异常（如：未封闭）等问题，然后另存为dxf格式图档；如果已是dxf文件，则检查图档中曲线是否有问题，然后再保存为dxf图档

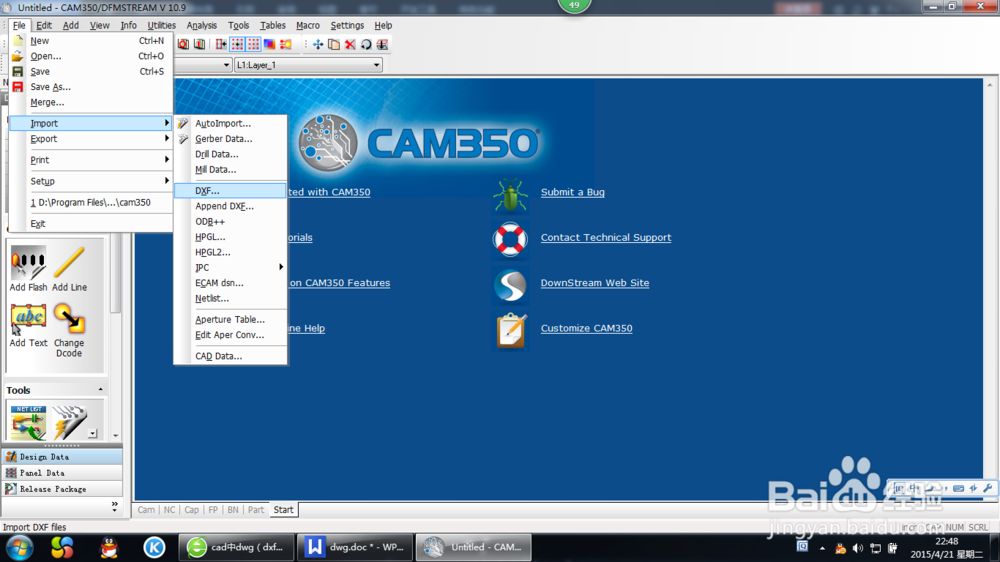

2、二、启动CAM350（我用的是10.9完美精简版），点击菜单栏的File→Import→DXF…

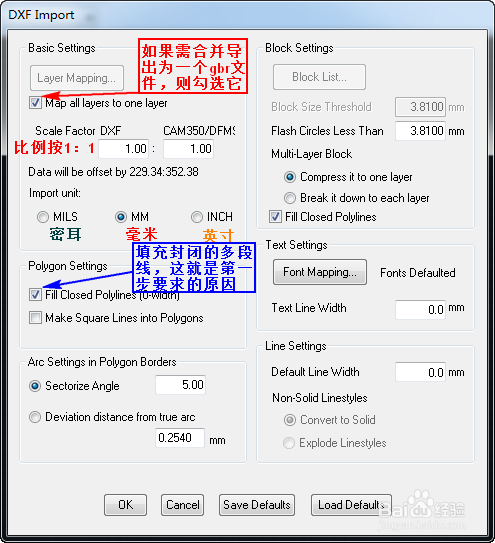

3、三、这一步很关键，要想让dxf文件1:1导出来，那么就要保证cad中的dxf图档的单位和CAM350的单位一致。一般情况下，都是mm的，所以下图中，我选的是mm。记住了，也有例外的，如inch的；并且要勾选一些特殊的要求，按照如图示：

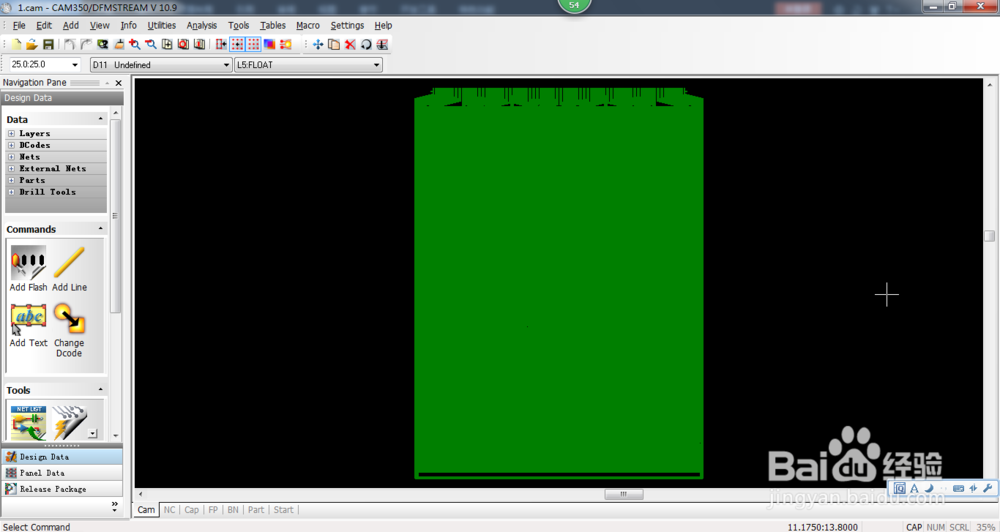

4、四、然后再点击“OK”按钮，dxf图档就导入到CAM350中去了。如果CAM350中提示错误，请根据要求修改dxf问题及检查导入时的参数设置是否正确。

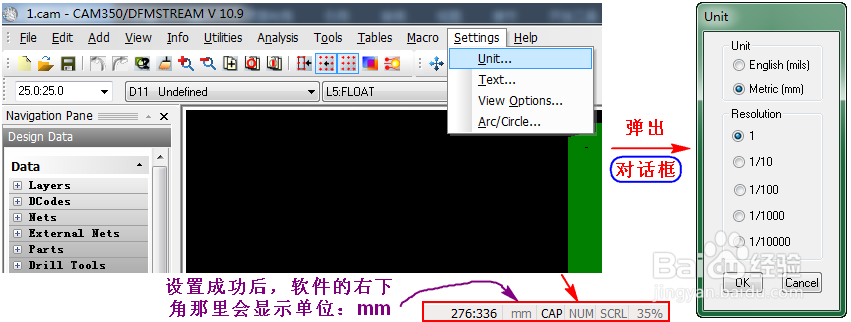

5、五、现在再设置下CAM350当前的单位，点击菜单栏中的Settings→Unit…，然后会弹出一个对话框（按照如下参数设置）。如下图所示：

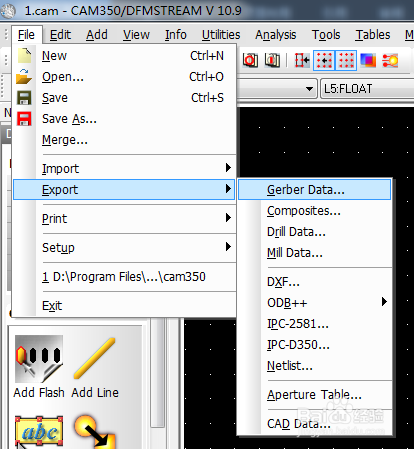

6、六、开始输出gbr（gerber）格式文件了，只要这一步正确了，那么gerber文件就能正常输出了。选择左上角的File→Export→GerberDate…，如下图所示。

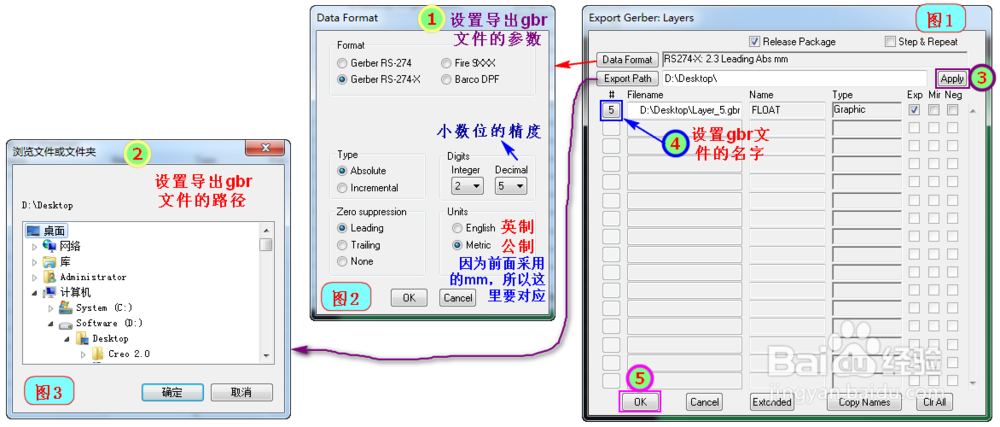

7、七、接下来，很关键了，如下图：（1）图中1处一定要选择，这样才能保证输出的是gerber文件；（2）图中2处一般都是默认设置成2与5（当然也有设置成3和6,2和6的）。

8、八、这时，你就发现你把gerber导出来，并且是1:1的哦！
