AD-DXP进行测量的四种办法

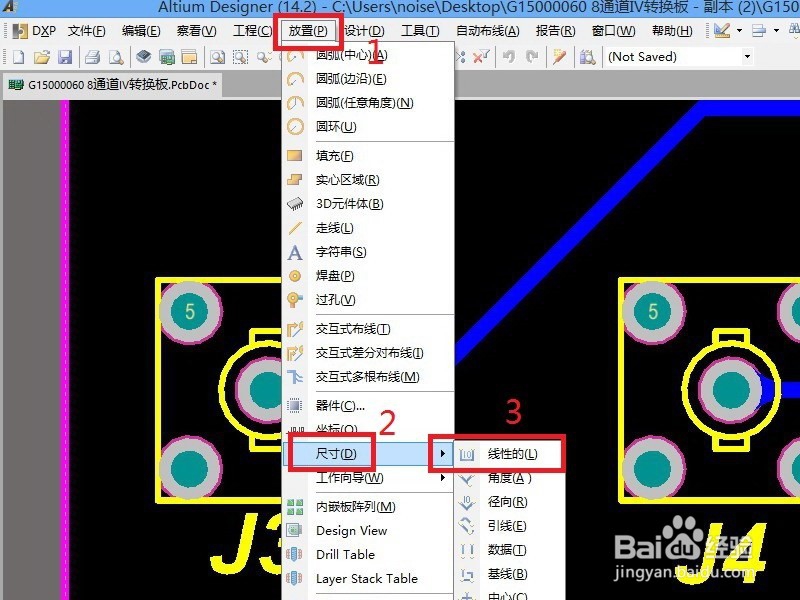

1、对于线性测量，我们可以通过工具栏菜单完成：

放置——尺寸——线性的。

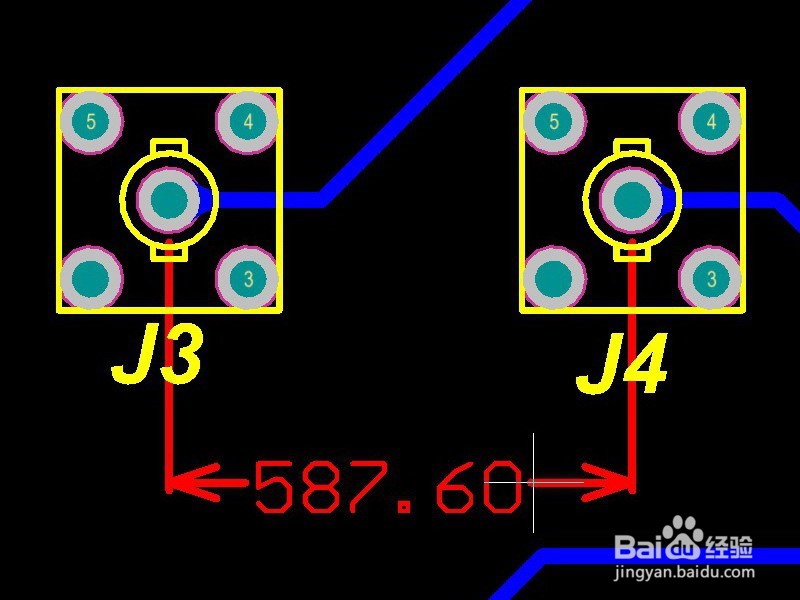

2、我们依次在两个测量点放置测量光标，软件自动回标出尺寸。

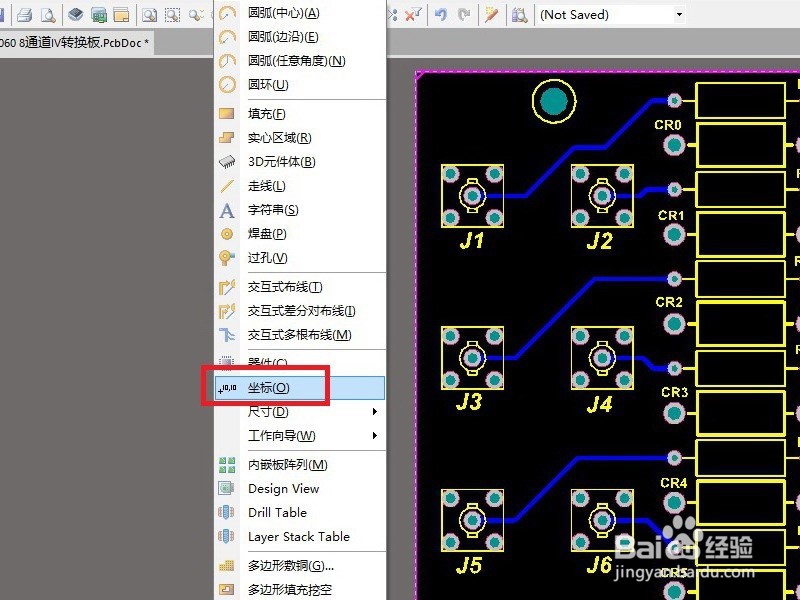

1、对于坐标测量，同样可以借助工具栏中的菜单：

放置——坐标。

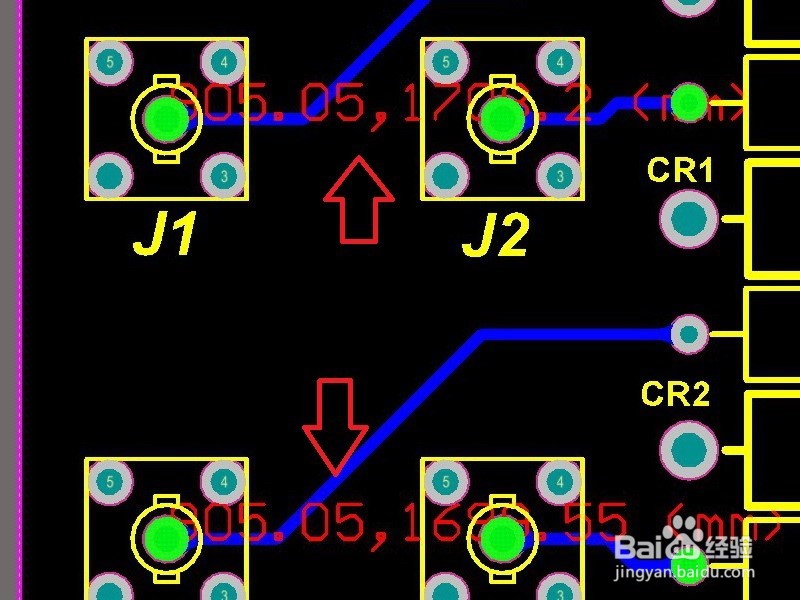

2、我们依次在要测量的位置放置坐标，知道各个点的坐标，我们可以很方便计算出长度和面积。

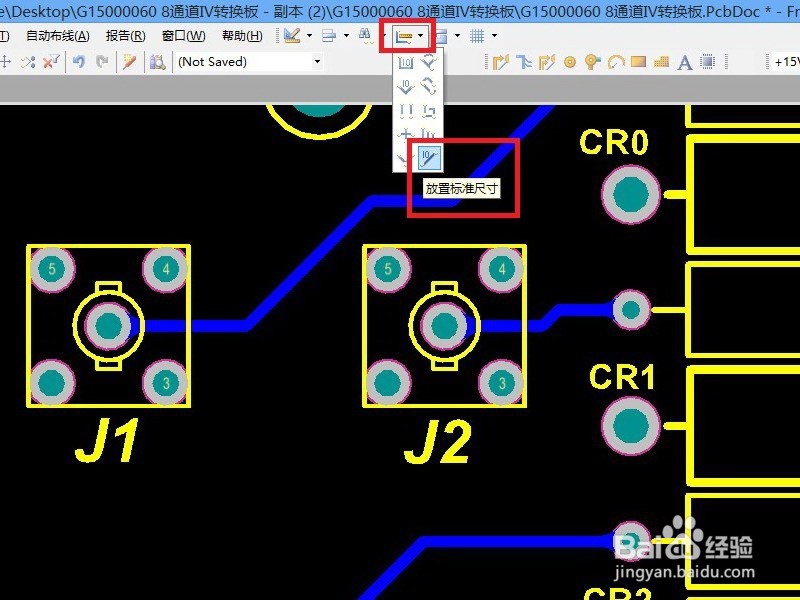

1、与上面不同的还有一种放置标准尺的测量方法， 作者觉得这种方法不是很好用，主要是不能垂直和水平快捷测量。

我们可以通过快捷icon直接选中。

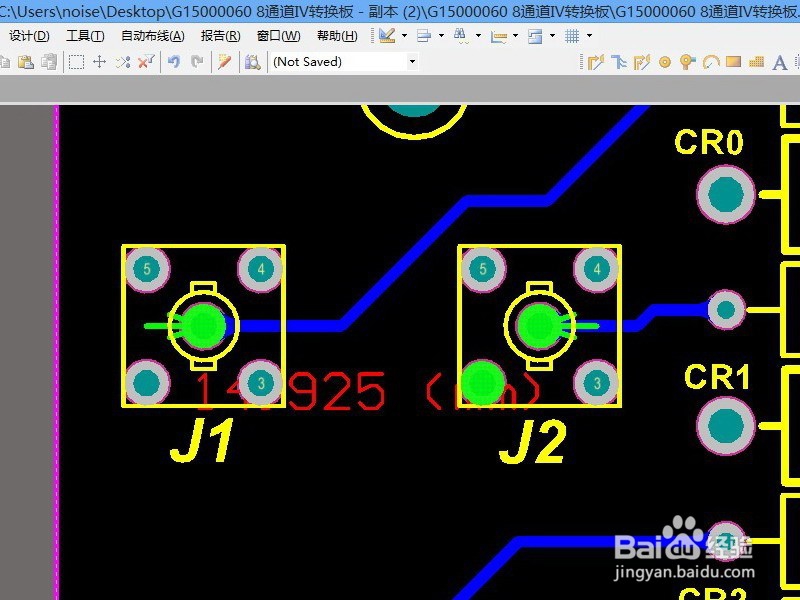

2、同样是找到两个测量点，然后松开鼠标就会自动生成距离数值。

注：数值的显示规格尺寸都是可以设置的。

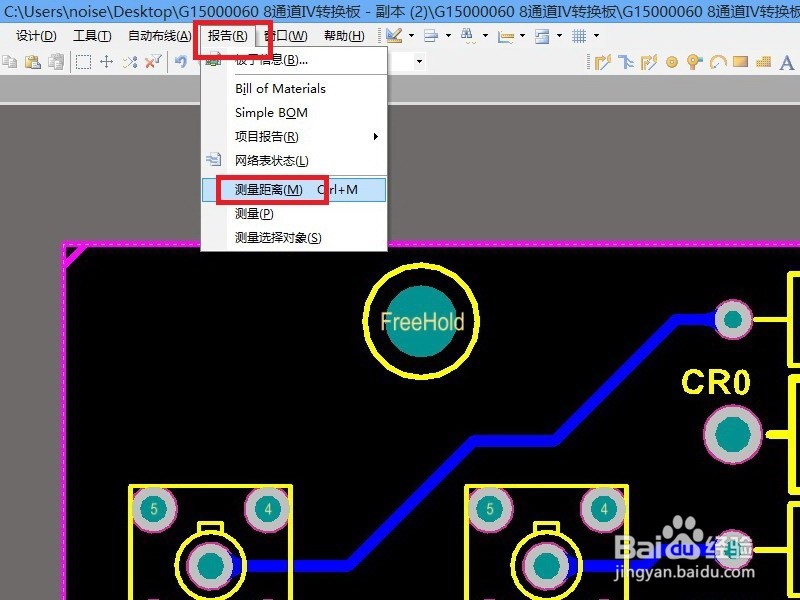

1、最后一种测量方法也是总所周知的，通过工具栏菜单打开：

报告——测量距离；

也可以通过快捷键：ctrl+D直接启动。

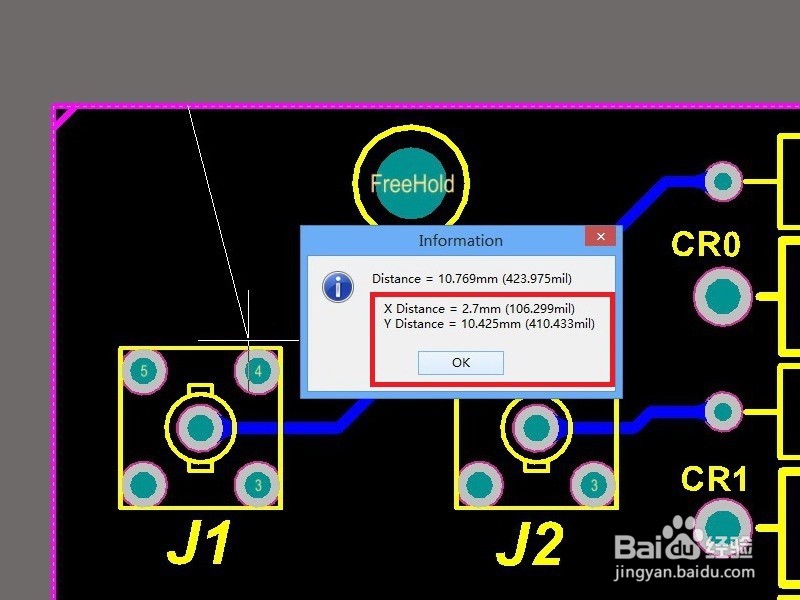

2、同样是找到两个点，直接测出的是两点间最短的竖直距离或者水平距离。

并且不会再PCB layout上留下任何痕迹，显示内容通过弹窗展示。
