UG12.0练习三维建模一千一百五十简单实体

1、如下图所示，

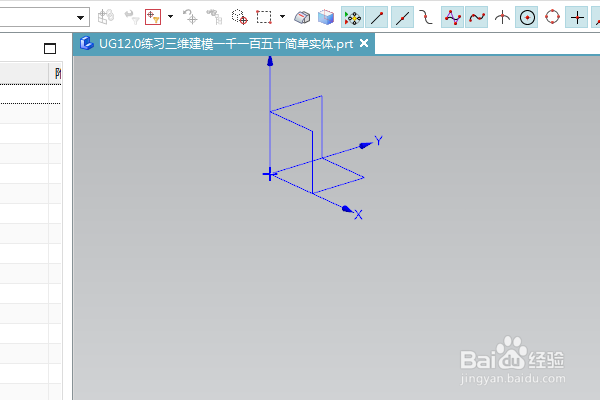

打开UG12.0软件，新建一空白的模型文件，

另存为：

UG12.0练习三维建模一千一百五十简单实体

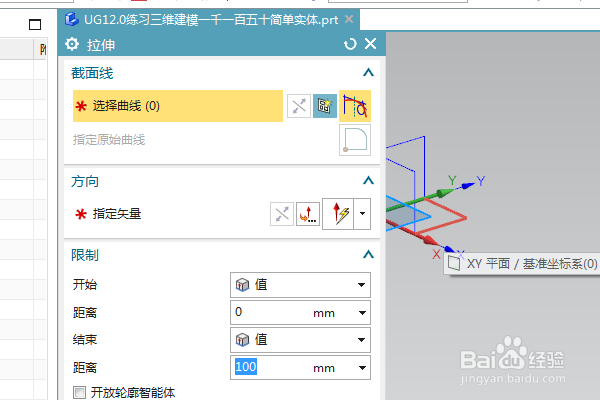

2、执行【拉伸——XY平面】，直接进入草图。

3、激活轮廓命令，画一个直角三角形，边长50x100，

点击完成，退出草图，

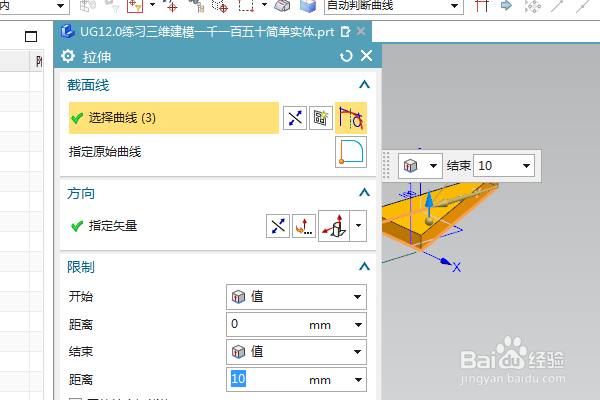

4、回到拉伸对话框，设置限制：0开始，10结束，

点击确定。

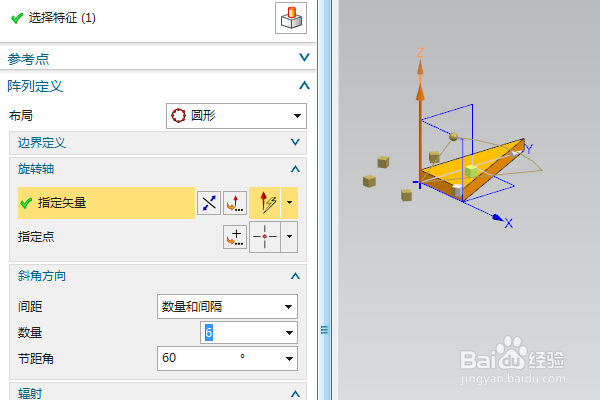

5、点击工具栏中的阵列命令，选中拉伸实体，设置圆形布局，

指定矢量Z轴，指定点：坐标原点，

设置参数：数量6，节距角60，

点击确定。

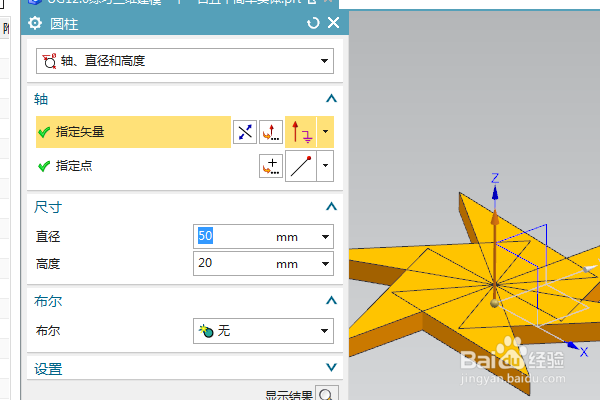

6、执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径50，高度20，

点击确定。

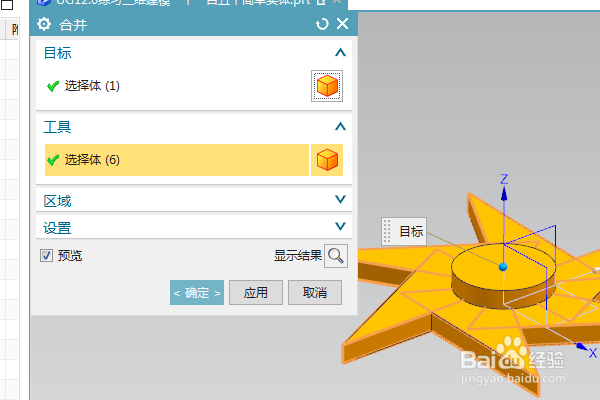

7、点击工具栏中的合并命令，选中所有的实体，点击确定。

8、隐藏基准坐标系，显示设置为着色，

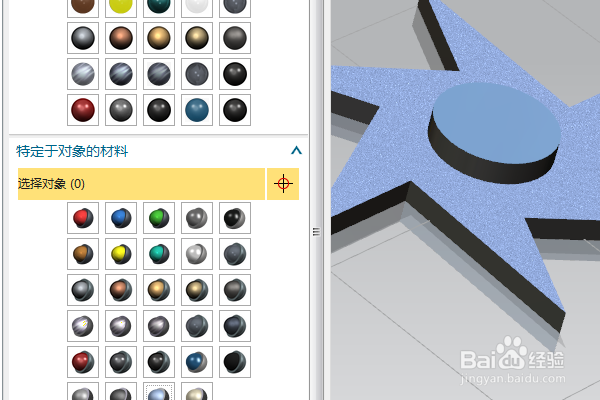

调出真实着色编辑器，设置全局材料铬，再单独选中平面，指定蓝灰色纹理，

至此，

这个简单的实体就建模完成，本次练习结束。
