solidworks静力分析-桌子

1、打开solidworks2016软件，将建好的桌子打开，如图所示。这里进行了简单渲染。

2、选择solidworks插件（见图中1），加载solidworks simulation模块（见图中2），加载后会出现Simulation按钮（见图中3）。

3、选择Simulation按钮，选择算例顾问下的“新算例”。

4、在算例下，选择静应力分析，点左上角确定，这里就进去solidworks有限元分析模块了。

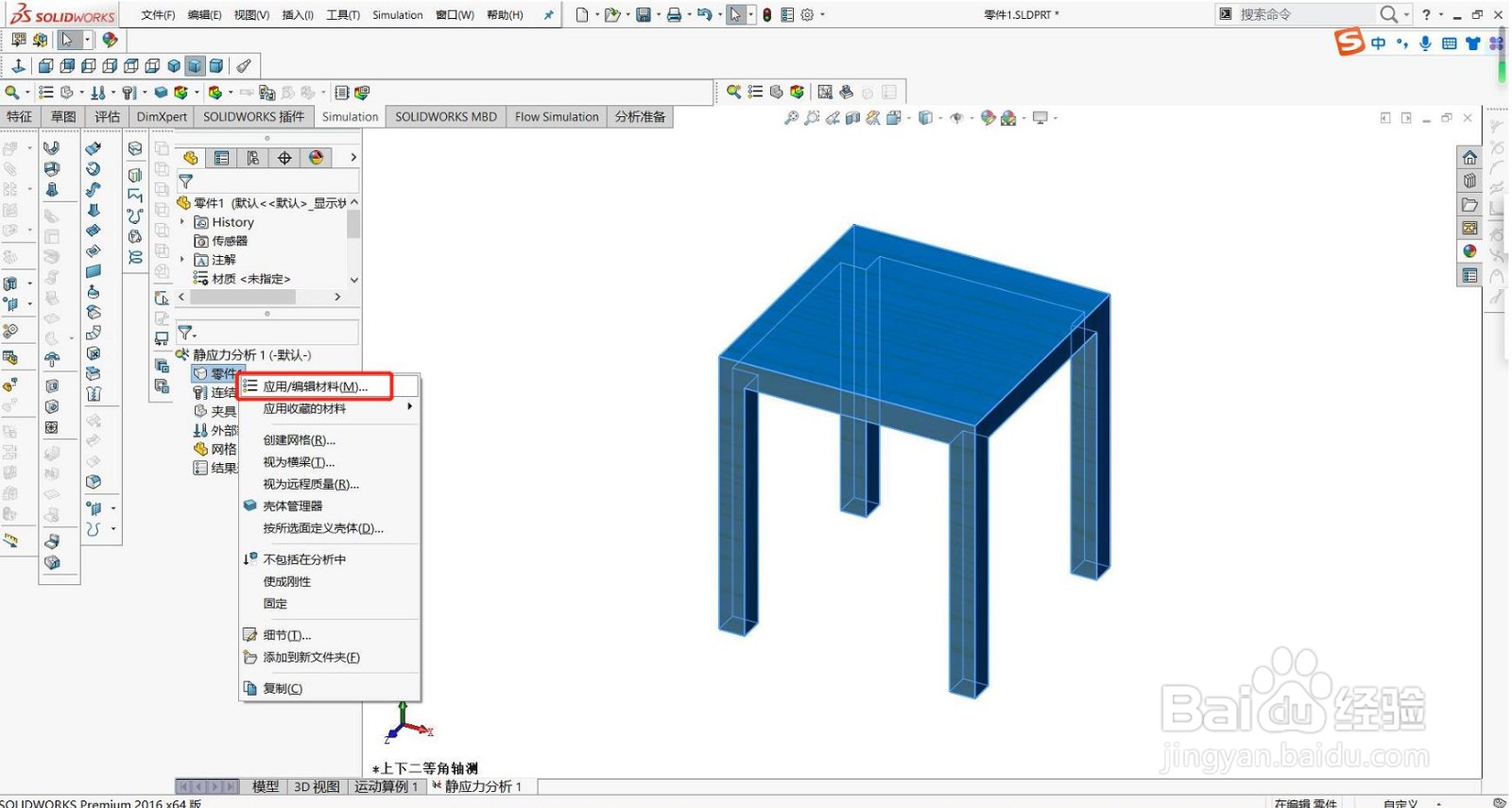

1、材料定义，在打开的界面中右键零件，在出现的菜单中，选择“应用/编辑材料”。

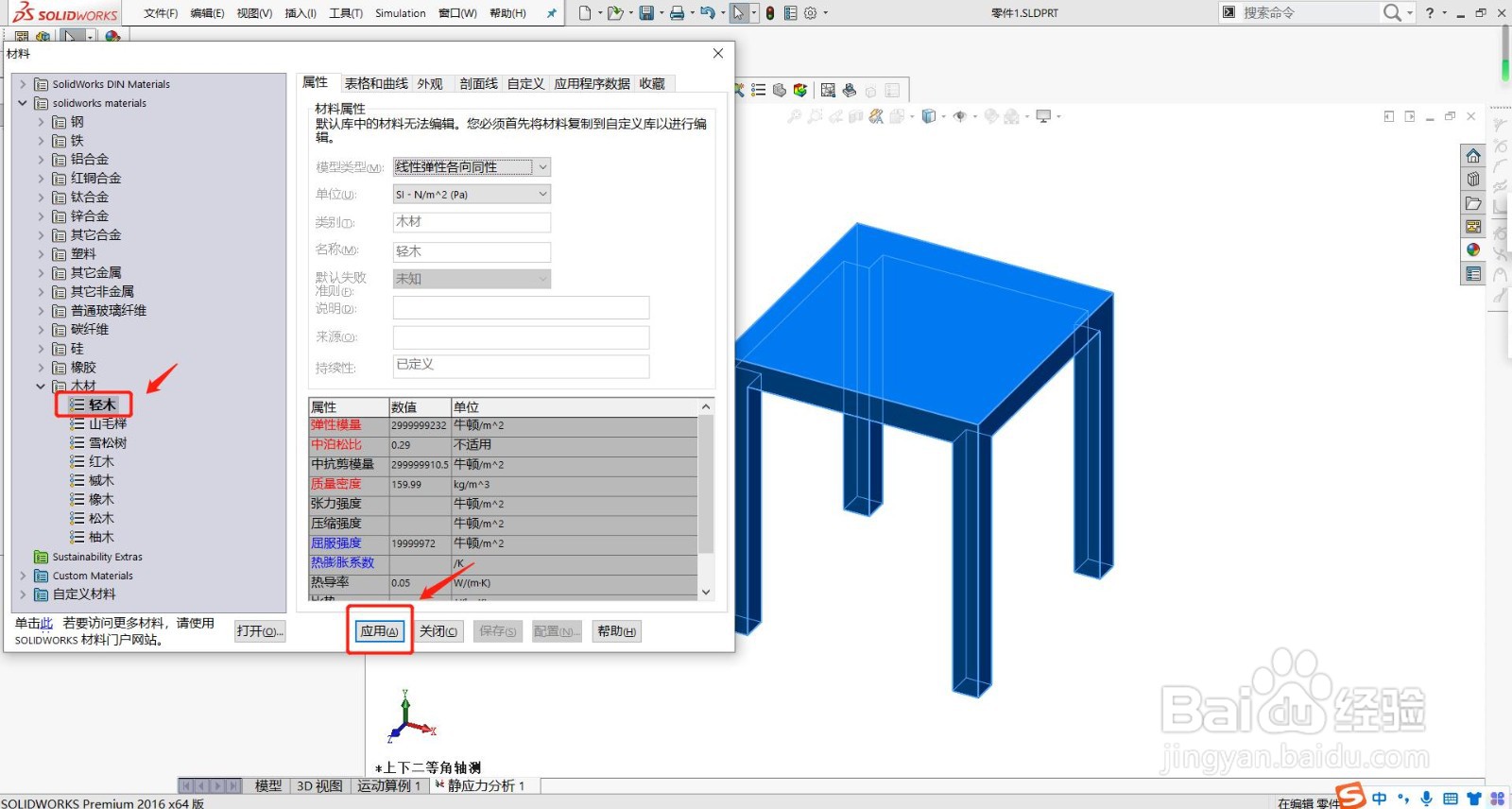

2、在出现的对话框中选择木材下的“轻木”，选择“应用”。这里就会将桌子的材料定义为轻木了。

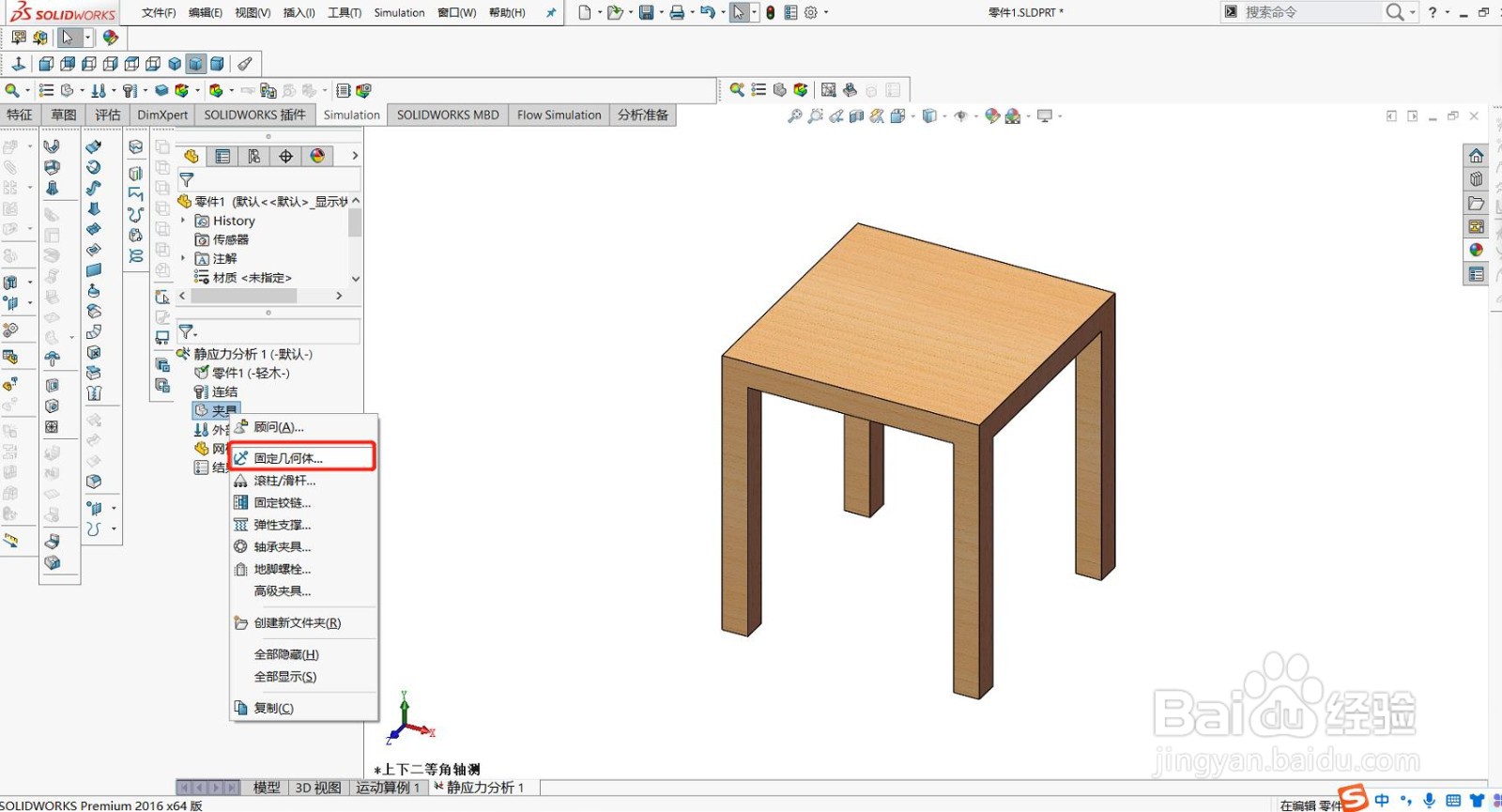

1、右键夹具，在出现的菜单中，选择“固定约束”。

2、旋转桌子视角，在出现的夹具对话框中选择桌子4个底面，左上角选择确定。这里就将桌子的约束设置好了。

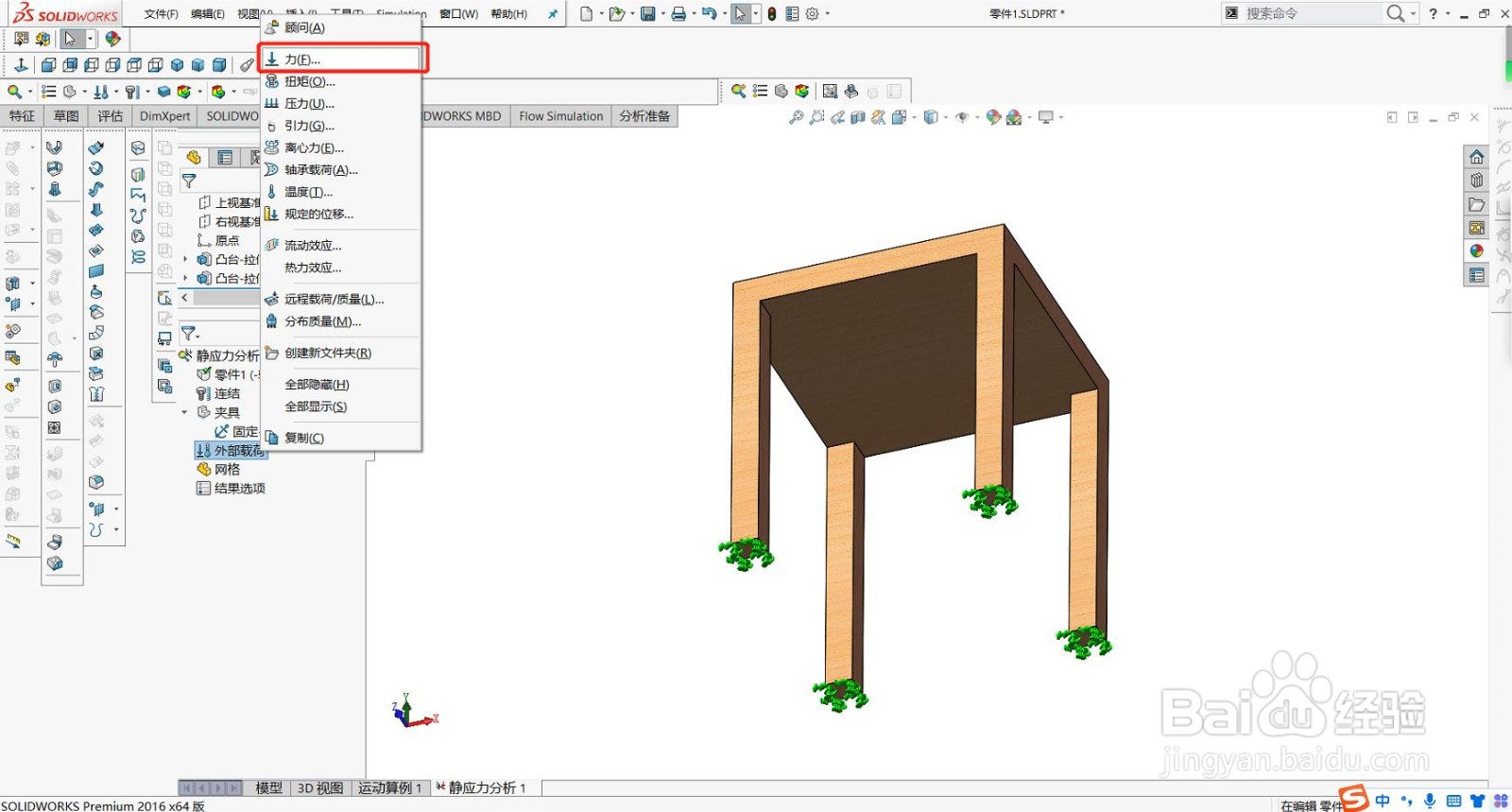

1、右键外部载荷，在出现的菜单中，选择“力”。

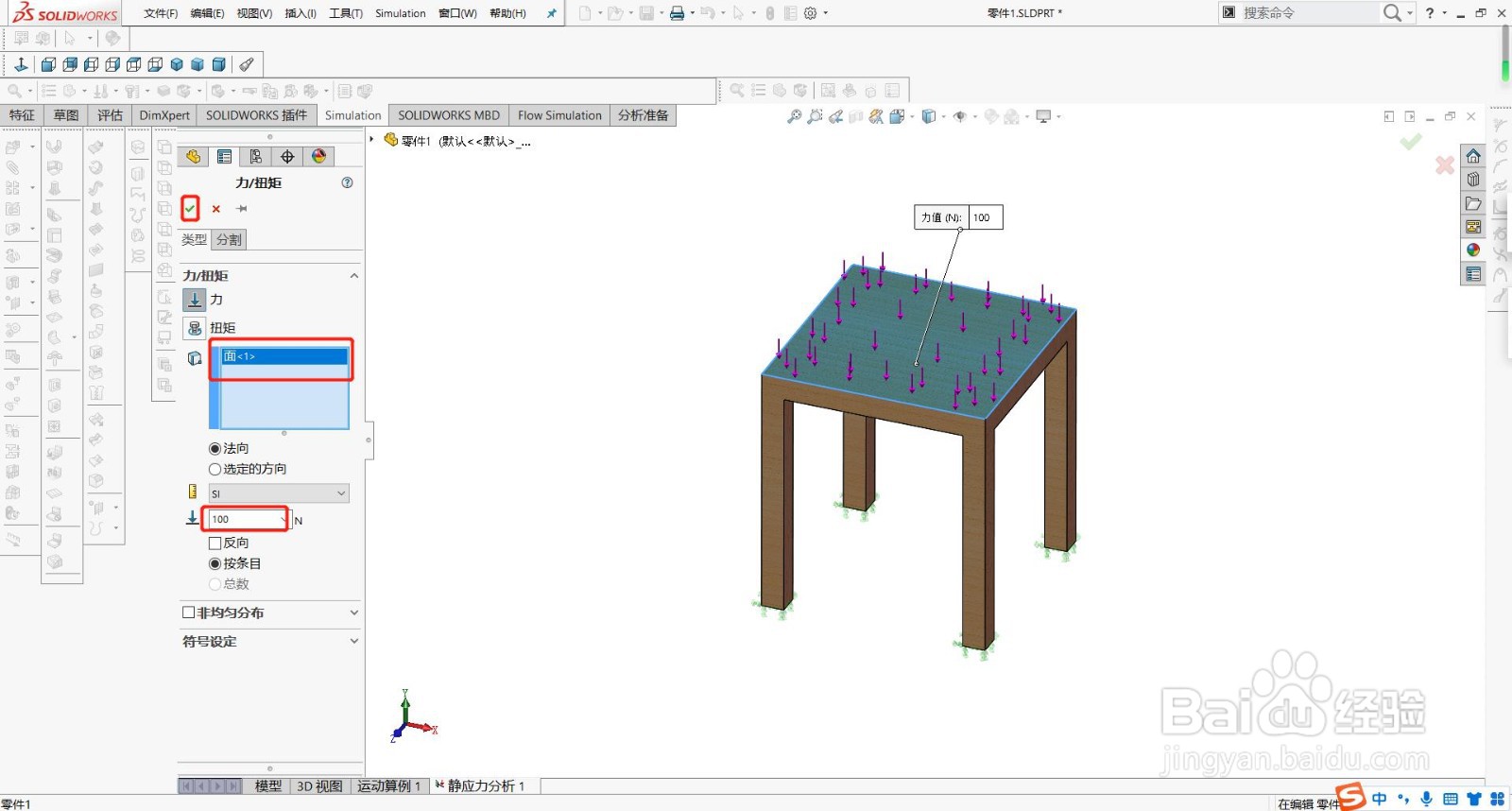

2、选择桌面，输入载荷100N，设置如图，左上角选择确定。这里就将载荷加载好了。

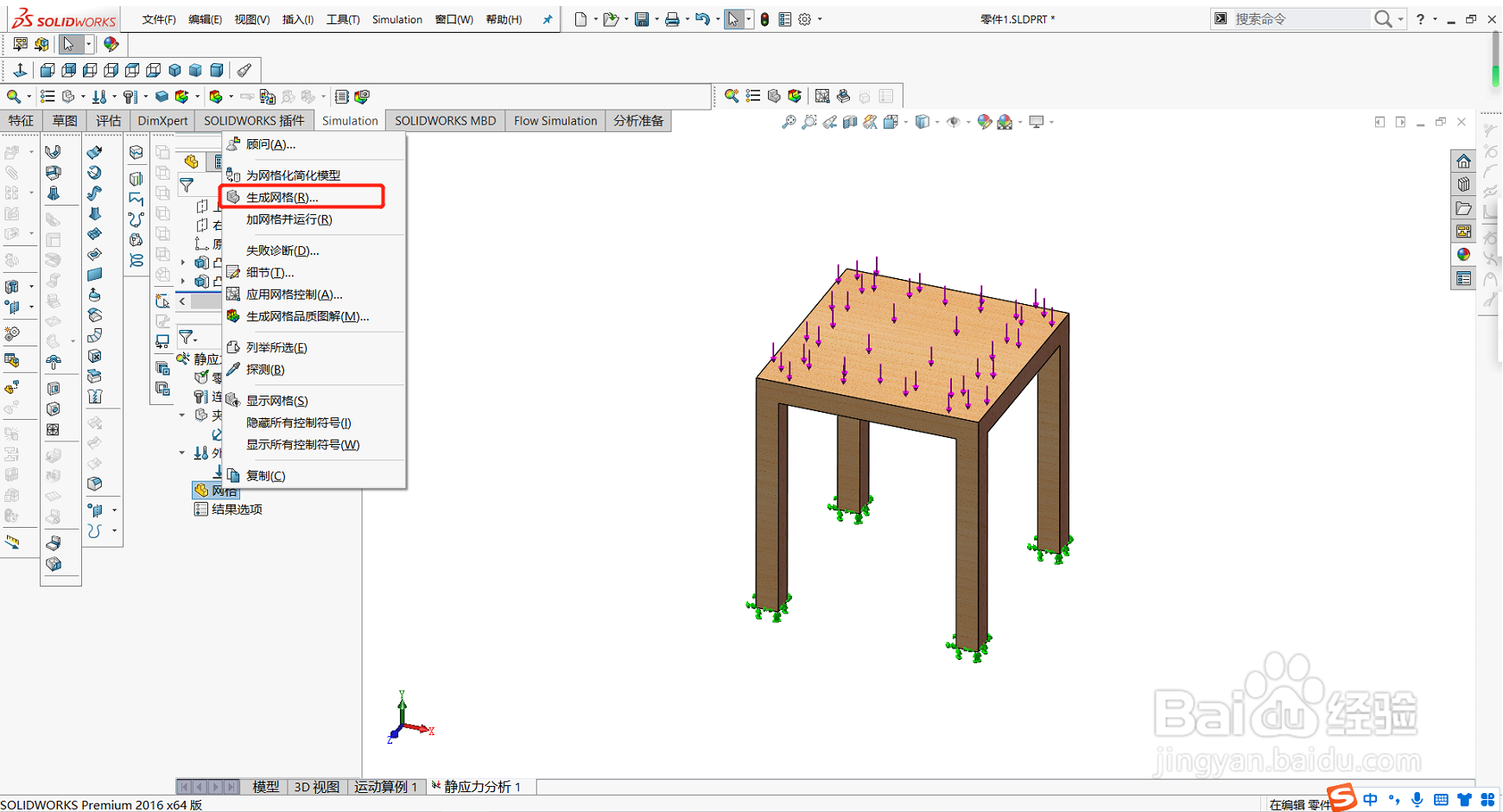

1、右键网格，在出现的菜单中选择“生成网格”。

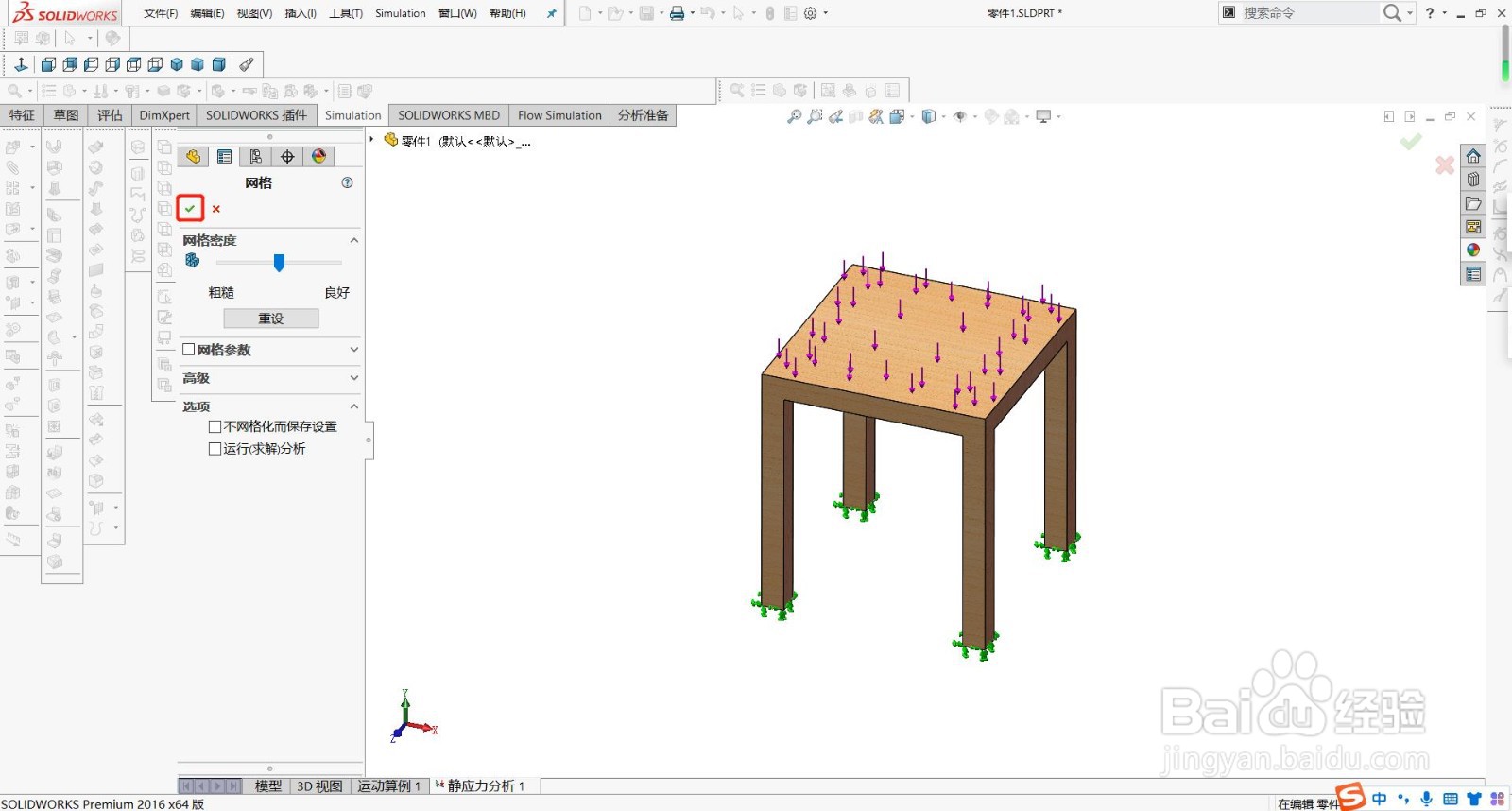

2、在网格设置界面，这里使用默认网格，选择确定。

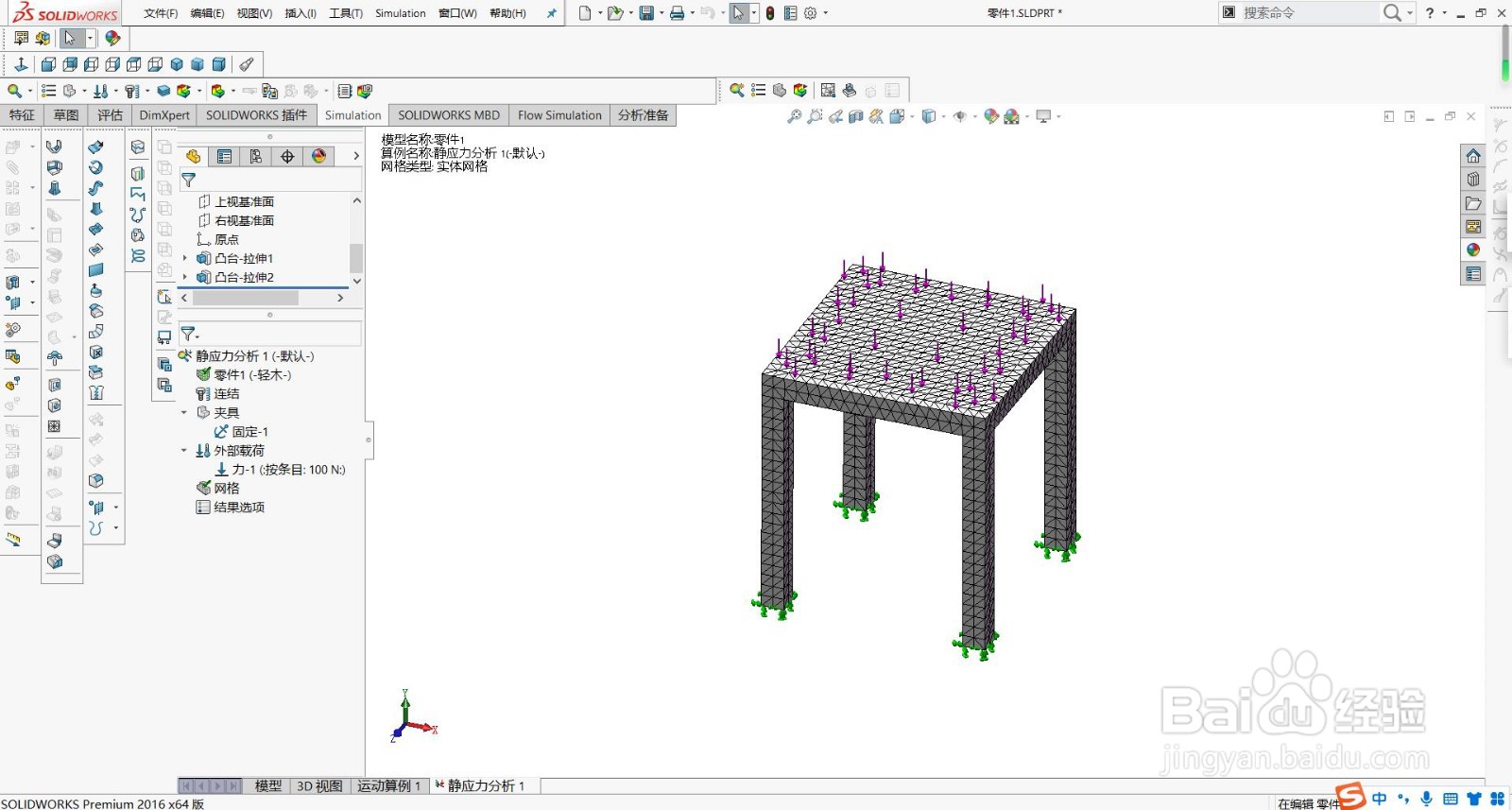

3、如图桌子为生成网格效果图。

1、右键静应力分析，在出现的菜单中选择“运行”（见图2）。或者直接选择上方菜单中的“运行此算例”（见图1）。

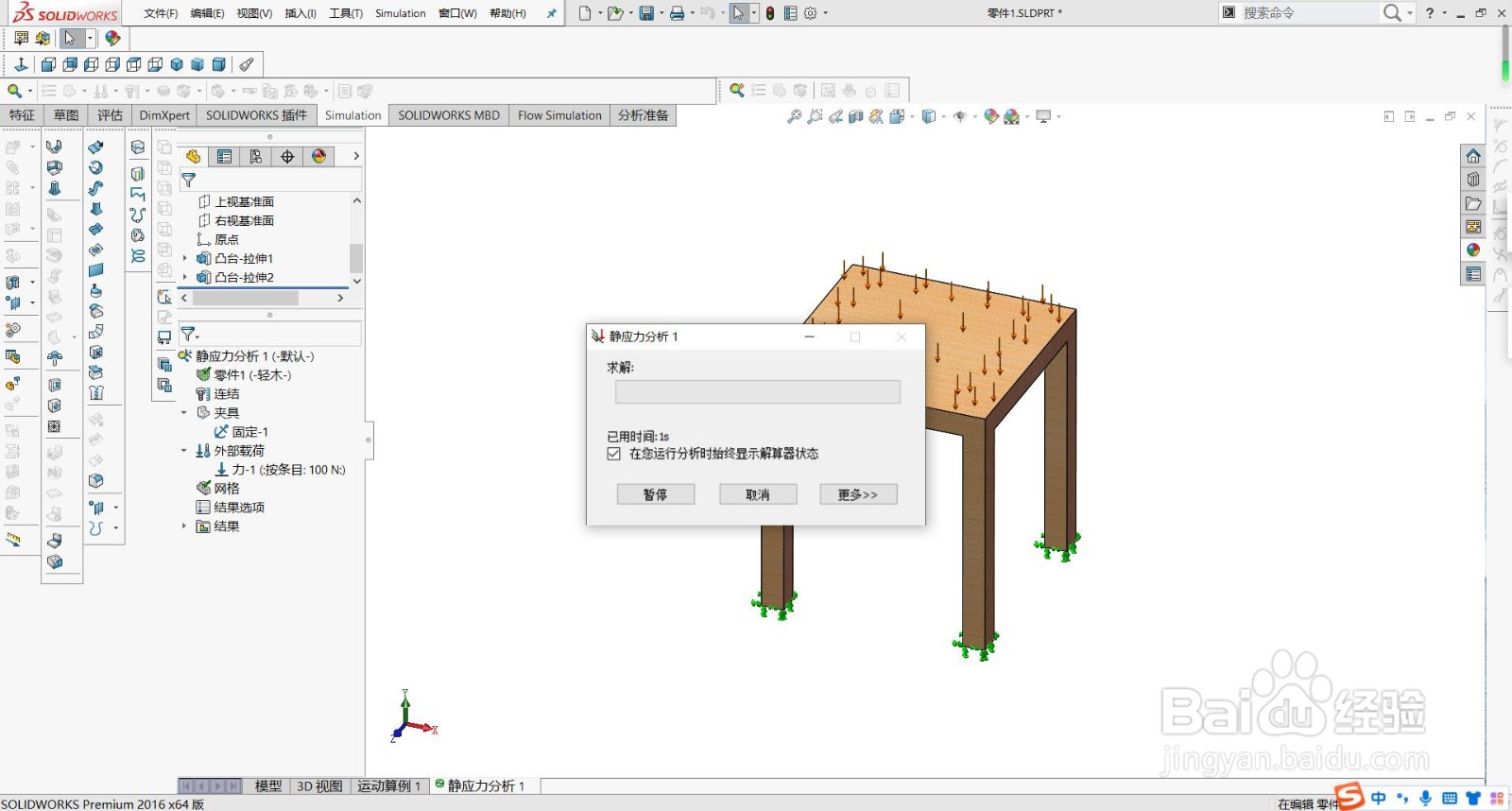

2、如图为运行过程中界面。

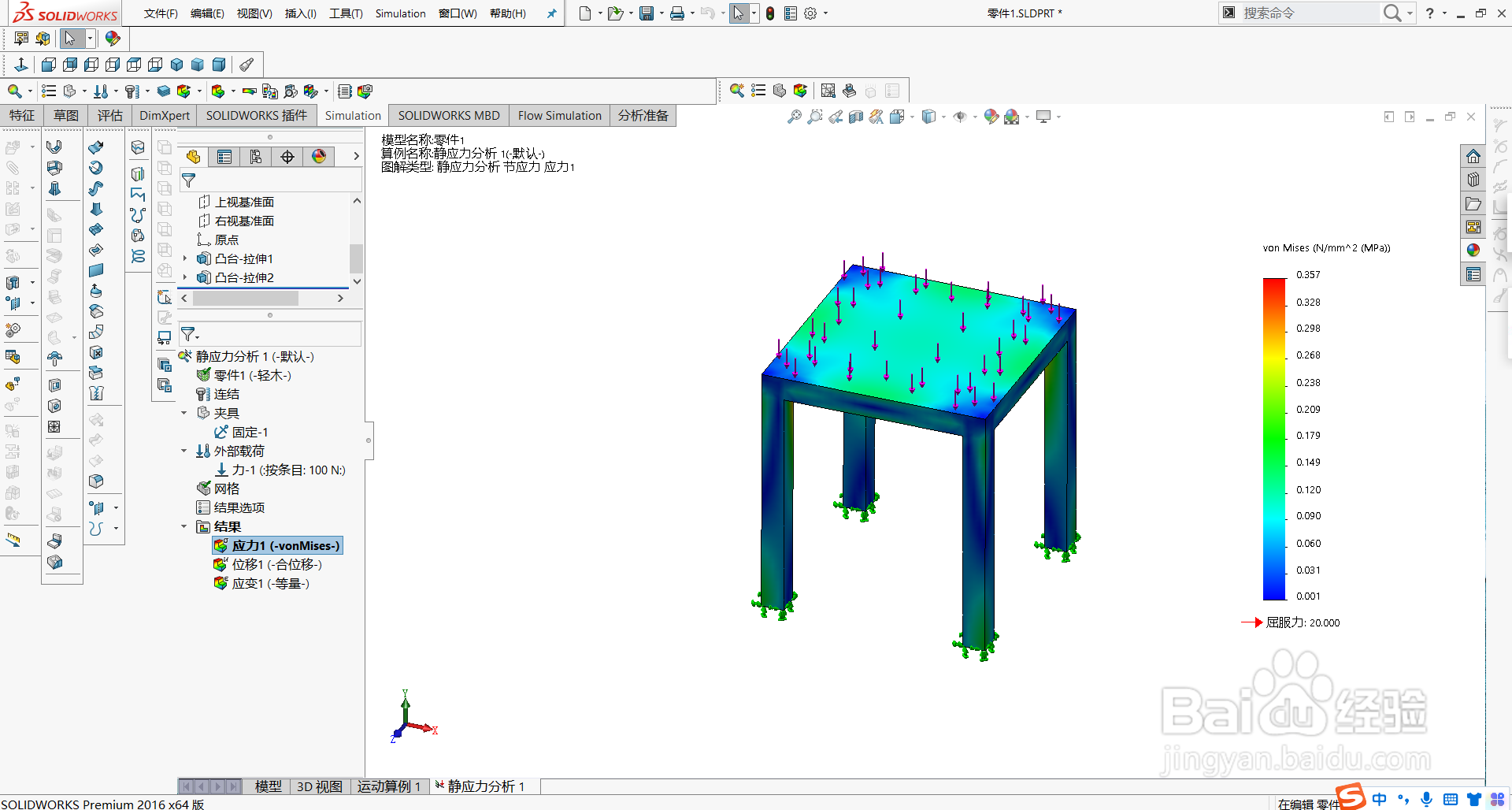

1、双击结果中应力1，可以查看应力分析云图。

2、双击结果中位移1，可以查看位移分析云图。

3、双击结果中应变1，可以查看应变分析云图。

4、注意：结果云图里是显示的有变形的云图，这里可以不显示变形结果，将“变形结果”按钮点一下就可以了，见下图。
