触摸灯制作方法
1、实用新型一种触摸电灯,包括由后盖和面盖组成的壳体,后盖在电池盖板的对称两侧各设有一个槽孔,槽孔内设有一个卡板,卡板上设有一个开口卡槽,两开口卡槽开口朝向一致;后盖上还包括与两开口卡槽相配合的能掎孢豳穆挂在后盖上的连接条,连接条的左右两端分别设有一个连接柱,连接柱的自由端部径向延伸形成卡环,连接柱与槽孔滑动配合,连接柱的卡环与卡板的开口卡槽形成竖向限位。在后盖背部还设有一个连接条,连接条与后盖可拆式相连,连接条上粘贴双面胶,当需要更换电池,可以方便的将触摸灯取下,连接条还粘贴的其他物体上;而现有技术是直接将后盖粘在其他物体上,无法轻易的取下更换电池

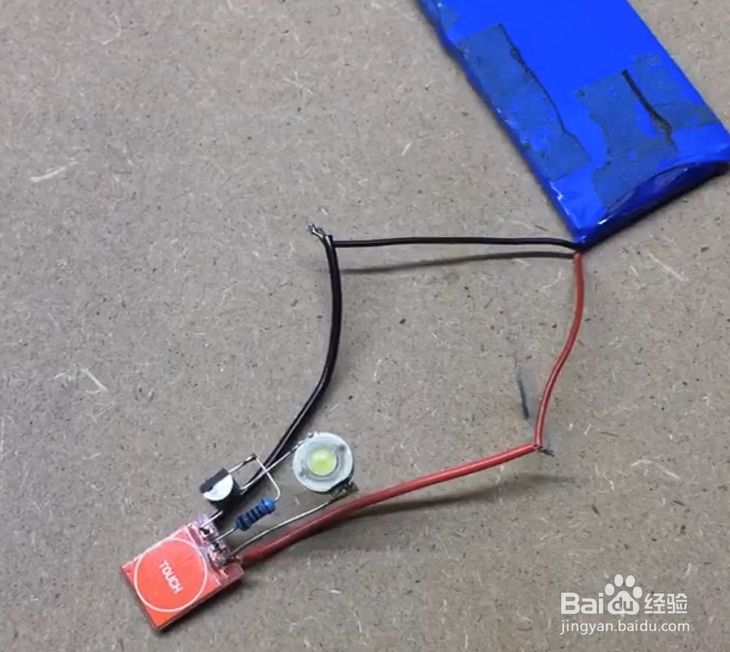

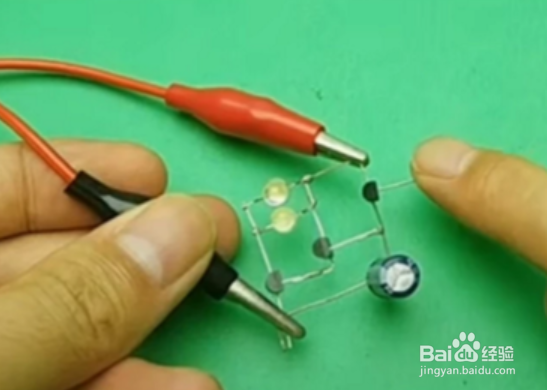

2、三极管触摸延时小灯电路图。电路如上图所示。在无触摸信号时,由于三极管VT1的基极悬空,VT1处于截止状态,故VT2和VT3亦截止,LED1和LED2不会点亮。

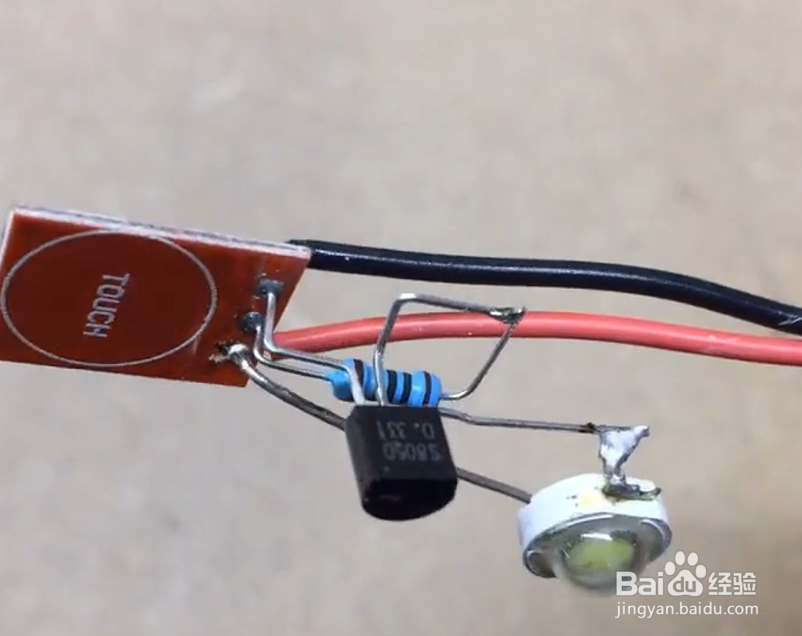

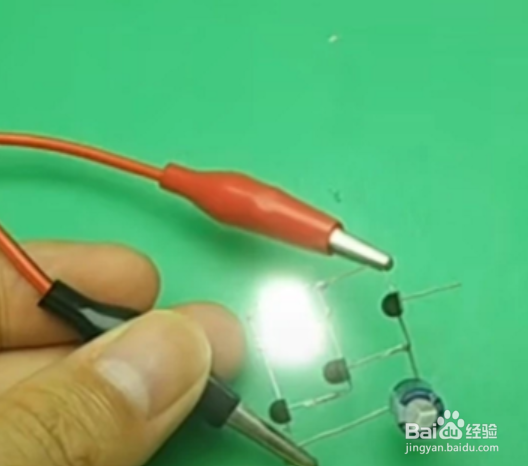

3、当用手触摸VT1的基极时,人体杂波信号使VT1饱和导通(实际可能未充分饱和导通),5V电源通过VT1的c-e两极对电容C充电,随着C两端电压的升高,VT2和VT3导通,从而使LED1和LED2点亮。
4、由于觊皱筠桡C两端的电压不能突变,此时即使撤去触摸信号,VT2、VT3依然处于导通,故LED1和LED2依然会点亮。当电容C两端的电压降至VT2和VT3发射结压降之和时,VT2、VT3截止,LED1和LED2熄灭。

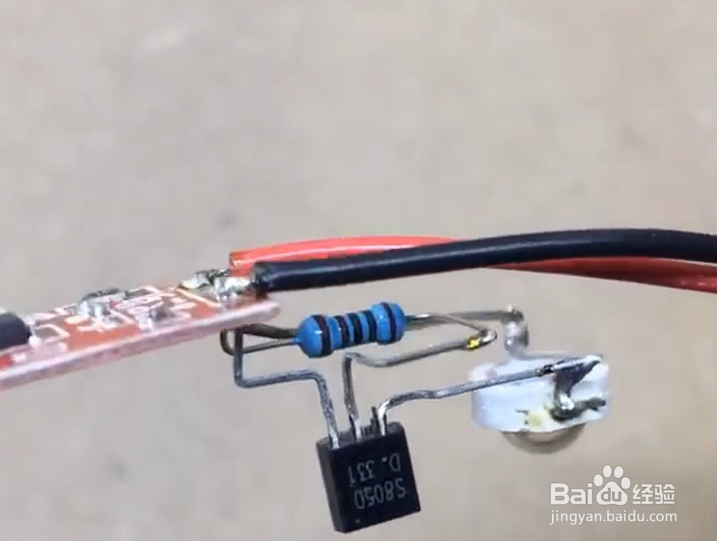

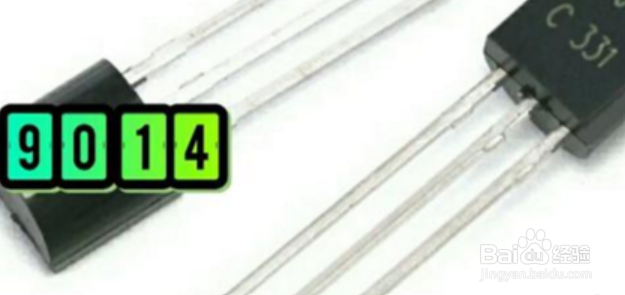

5、这个电路中,VT1可以视为VT2的基极偏置电阻,VT2可以视为VT3的基极偏置电阻。▲TO-92封装的9014三极管。

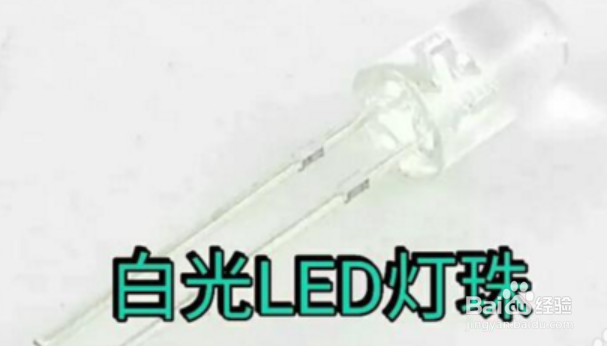

6、图电路中的三极管一般要求β越大越好,这样可以获得较高的灵敏度。一般选用9014C三极管,其β大都在250以上。▲小功率的白光LED灯珠。
7、图中的白光LED灯珠的工作电压在3V左右,工作电流有一两个mA即可发出较亮的光。由于电路中的三极管VT3一般不会充分饱和导通,故本电路中的LED1和LED2未加限流电阻。
