AutoCAD中如何设置图形单位

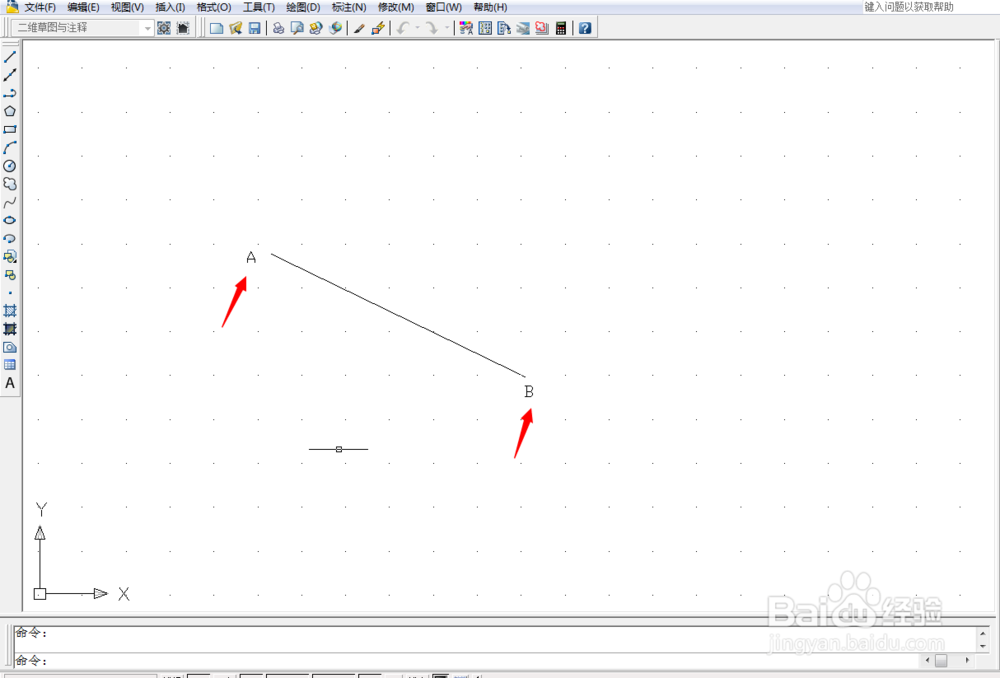

1、 接下来小编为大家演示一遍如何设置图形单位；设置的要求为：长度单溴腻男替位为小数点后四位，角度单位为十进制度数后一位小数，并以如图所示经过A点和B点的直线方向为角度的基准角度。

2、 在快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【格式】｜【单位】命令，打开【图形单位】对话框。

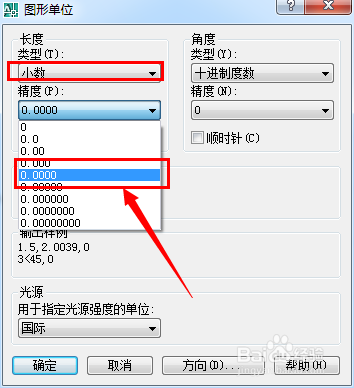

3、 在【长度】选项区域的【类型】下拉列表框中选择【小数】，在【精度】下拉列表框中选择0.0000.

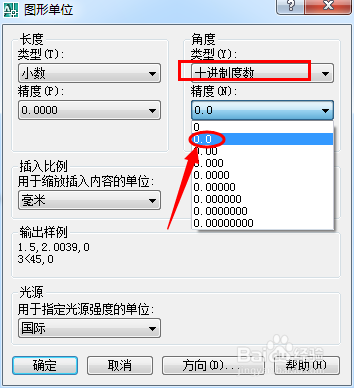

4、 在【角度】选项区域的【类型】下拉列表框中选择【十进制度数】，在精度下拉列表框中选择0.0.

5、 单击【方向】按钮，打开【方向控制】对话框，并在【基准角度】选项区域中选择【其他】单选按钮。

6、 单击【拾取角度】按钮，切换到绘图窗口，然后单击点A和B，这时【方向控制】对话框的【角度】文本框中将显示角度值：334.2.

7、 单击【确定】按钮，依次关闭【方向控制】对话框和【图形单位】对话框。
