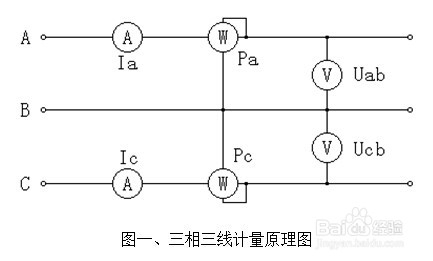

1、电表接线原理⑴三相三线和三相四线测量原理简介：三相三线制测量是指使用两个功率元件实现对三相线路的测量，相当于在电路中分别接入两只电流表（串联在A、C两相）、两只电压表（分别并联在AB之间和CB之间）和两只功率表（电流线圈串联在A、C相，电压线圈并联在AB和CB之间），其测量原理如图一所示三相四线制测量是指使用三个功率元件实现对三相线路的测量，相当于在电路中分别接入三只电流表（分别串联在A、B、C三相）、三只电压表（分别并联在A、B、C各相对N相之间）和三只功率表（电流线圈分别串联在A、B、C相，电压线圈分别并联在A、B、C对N之间），其测量原理如图二所示

2、三相四线低压电能表经钳表接入接线三相四线制低压电能表经钳形互感器接线校验如下图三先将电压线首端的插棒按颜色分别接到仪器面板相应的A、B、C、N电压端子上，电压线末端的鳄鱼夹分别接到被测表表尾的A、B、C、N相电压线上；再将各相的钳形互感器插到有相应标号的接口上，然后用钳形互感器卡住对应相的电流线即可。（注意：极性一定要接正确，钳形电流互感器标有A、B、C的一面为电流流入端，N的一面为流出端）。打开仪器开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。

3、三相鹩梏钔喔三线高压电能表经钳表接入接线三相三线高压电能表经钳表接入接线如图四所示：先将电压线首端的黄、绿、红插棒分别接到仪器面板相应的A、N、C电压端子上（即黄色插棒接到电压端子UA上，绿色插棒接到电压端子UN上，红色插棒接到电压端子UC上，UB端子不接线），电压线末端的黄、绿、红鳄鱼夹按颜色分别接到被测表表尾的A、B、C三相电压线上；再将A、C两相的钳形互感器插到有相应标号的接口上，然后用钳形互感器卡住对应相的电流线即可。（注意：极性一定要接正确，钳形电流互感器标有A、C的一面为电流流入端，N的一面为流出端）。打开仪器开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。
