集料标准曲线图怎么画

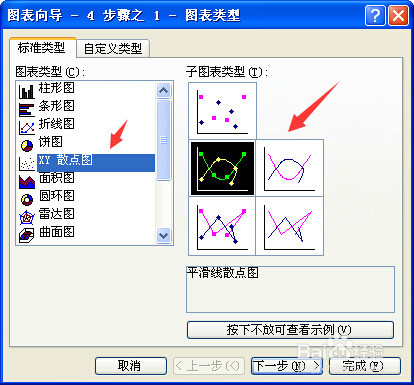

1、在excel工作表中插入图表－选择散点图

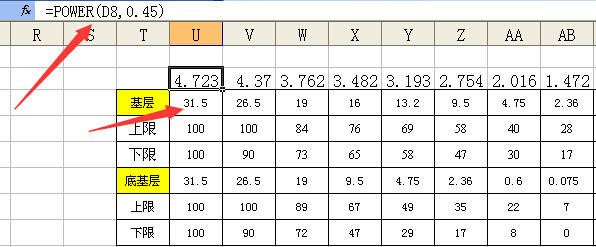

2、列出需要的筛孔尺寸－并计算出相应0.45次方的值

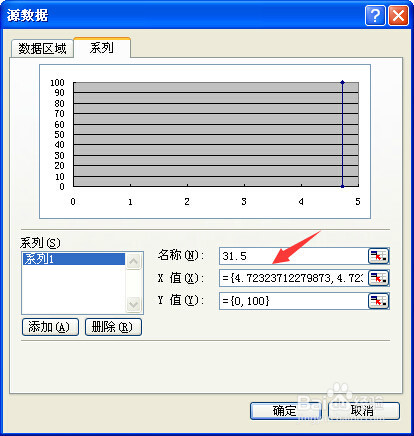

3、添加系列，在X栏输入相应筛孔对应的POWER的值，Y输入{0，100}，如图

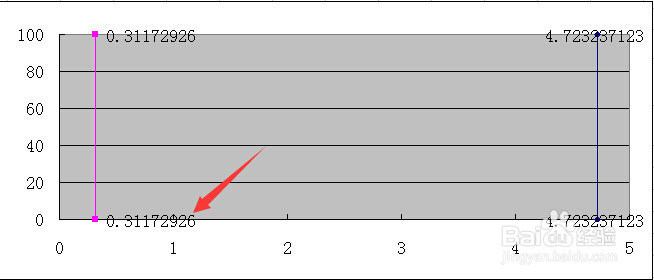

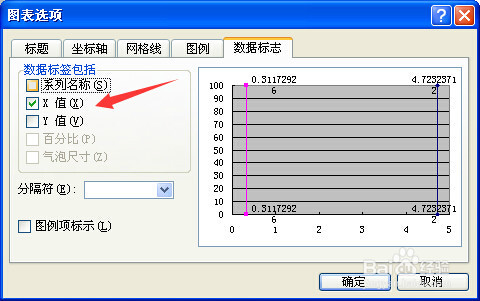

4、在图表中点右键，进入图标选项－选中数据标志中的X值，如图所示

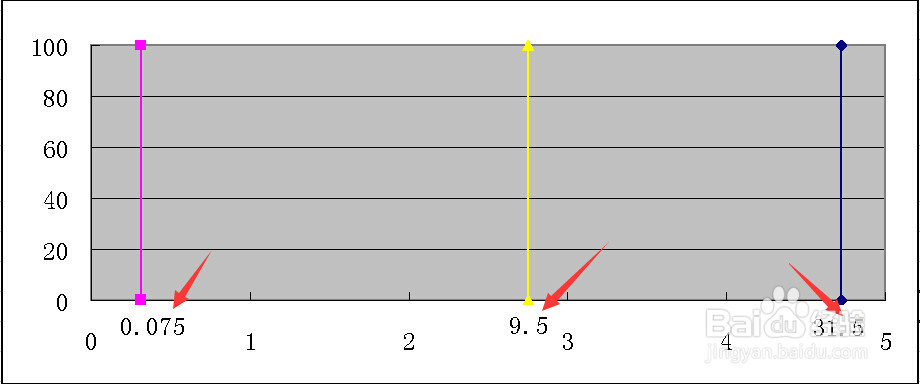

5、编辑显示的数据标志结果，将下排数据改成对应筛孔尺寸，将上排数据删除，并并将其移动到其下方

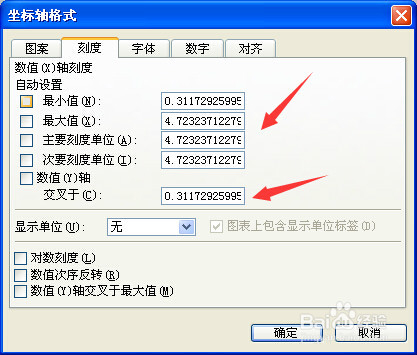

6、设置X坐标轴格式，选择刻度选项篱渥对胰卡，最小值及最大值中输入最小及最大筛筛孔尺寸相应的POWER值，主要及次要刻度及交叉点分别输最大筛孔及最小筛孔对应POWER值，如图：

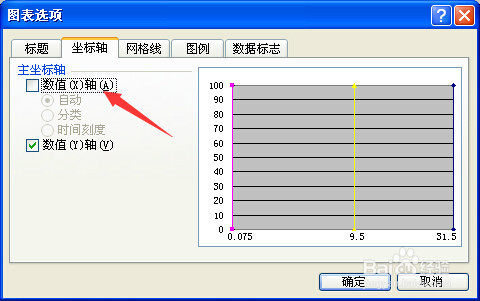

7、打开图表选项，在坐标轴选项卡中，取消数值X轴

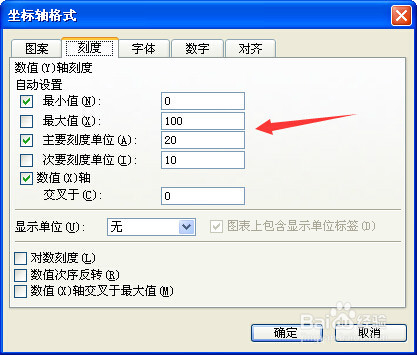

8、根据个人需要设置Y坐标轴刻度值，标准版曲线图就出来了
