RTXZ-135kVA/108kV串联谐振试验装置技术方案

该装置主要针35kV及以下电力主变压器、母线开关等所有电气主豹肉钕舞设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足孕驷巴墟高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。 该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

被试品对象及试验要求

1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，廖嘤傥笏试验电压52kV，试验时间60min。2、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。3、35kV/31500kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。4、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

工作环境

1、环境温度：－100C–500C;相对湿度：≤90%RH;海拔高度: ≤1000米；

装置主要技术参数及功能

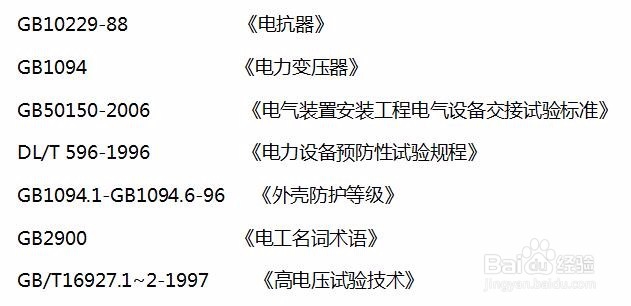

设备遵循标准

装置容量确定

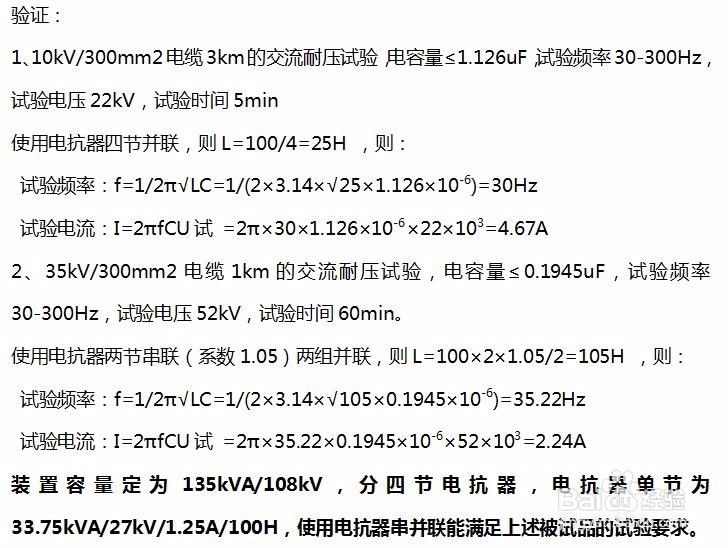

1、设计四节电抗器，则单节电抗器为33.75kVA/27kV/1.25A/100H，装置总容量为135kVA。

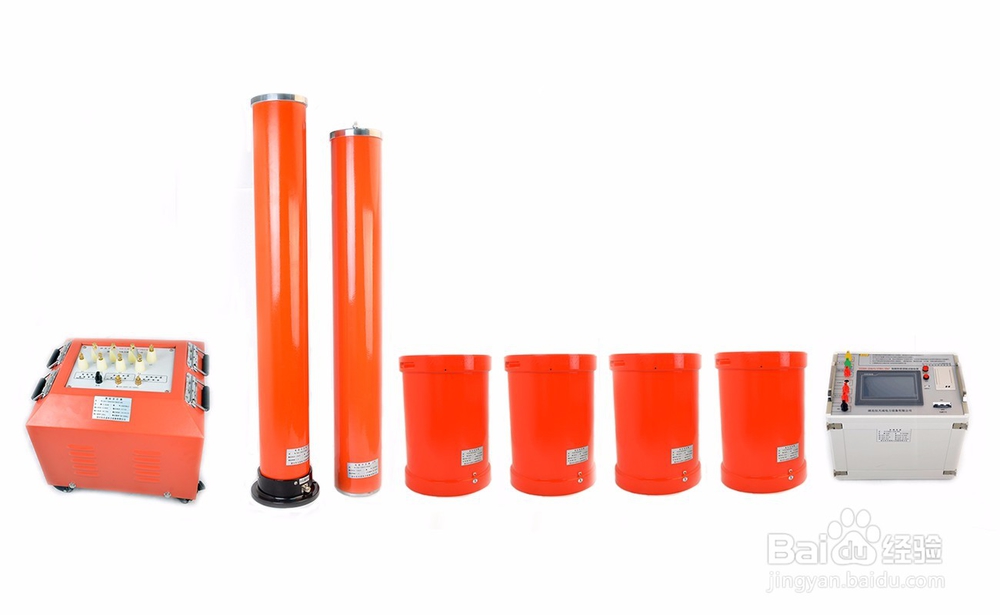

系统配置及其参数

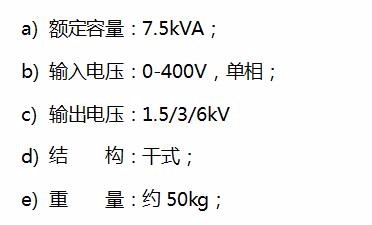

1、激励变压器RTJLB-7.5kVA/1.5/3/6kV/0.4kV 1台

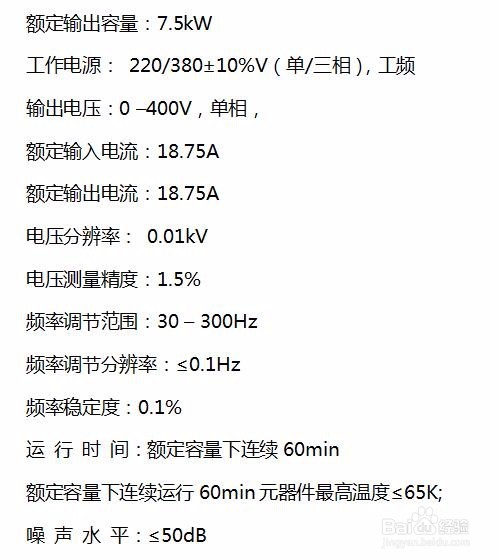

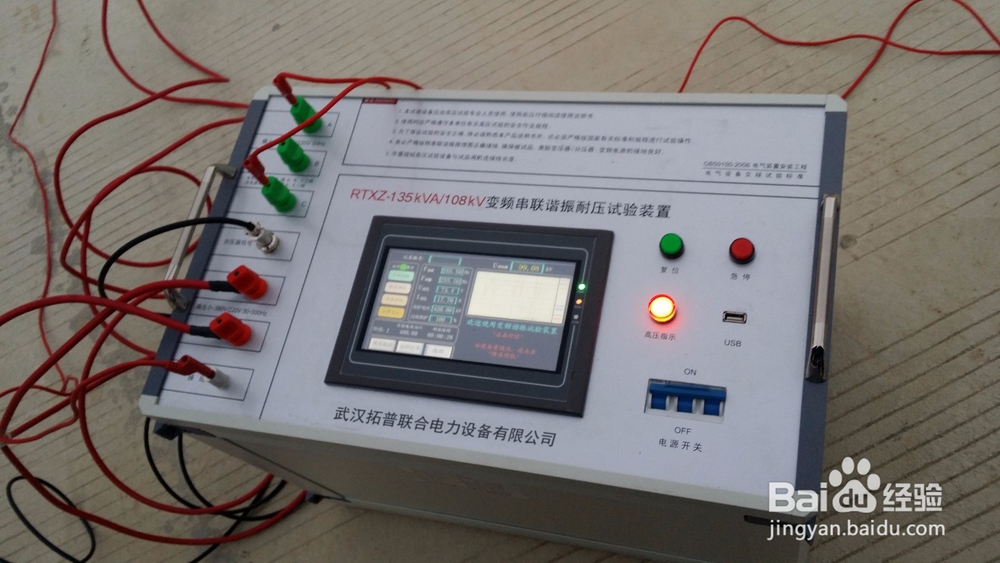

2、变频电源RTXZ-7.5kW/220/380V 1台

3、高压电抗器RTDK-33.75kVA/27kV 4节

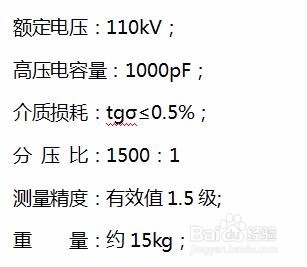

4、电容分压器RTFR-110kV/1000pF 1套

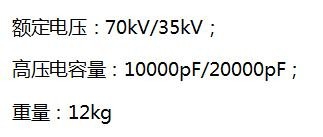

5、补偿电容器RTBC-70kV/10000pF 1套
