继电保护校验仪

1、单相继电保护校验仪可测试各种交直流、电流、电压、中间、自保持,信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压（电流）值,释放电压（电流）值,各种触头（常开、常闭、转换、延时）的吸合时间和断开时间,均自动测试三次并储存数,并自动计算三次均值的返回系数且打印, 可重复显示及打印测试结果.

2、单相继电保护校验仪可方便地测试重合闸继电器的各项参数.

3、本机附有测频、测相功能,可测量电流,电压的频率(显示一个周期的时间,即周期)及二个信号之间的相位差（时间）.

4、单相继电保护校验仪设有两个独立的通道,均与本机其它输出绝缘,可方便地测量带电接点,满足继电器的在线测试,接线简单,安全. 5. 本机采用了精密的计时基准(10微秒)及长达100小时的计数器 ,所以可单独作为精密毫秒计取代传统的秒表.

1、

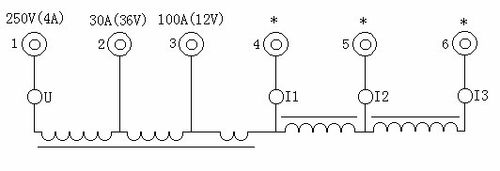

2、交流电压0～250V（4A）输出时，从1与4之间输出0～250V电压，此时显示选择应切至“U”指示灯亮，当输出超出250V（4A）时，仪器内部将自动切断输出。

3、交流电流输出：



⑴交流电源0～100A（12V）输出时，从3与4端子之间输出，此时显示选择应切至“I1”指示灯 亮，当输出电流超出120A时，仪器内部将自动切断输出。且内部告警，延时约10秒后将自动恢复输出。



⑵交流电流0～30A（36V）输出时，从2与4端子之间输出，此时显示选择应切至“I1”指示灯亮，当输出电流超出40A时，仪器内部将自动切断输出。且内部告警，延时约10秒后将自动恢复输出。



⑶交流电流0～5A（12V）输出时，从3与5端子之间输出，此时显示选择应切至“I2”指示灯亮。



⑷交流电流0～20A（36V）输出时，从2与5端子之间输出，此时显示选择应切至“I2”指示灯亮。



⑸交流电流0～1A（36V）输出时，从2与6端子之间输出，此时显示选择“I3”指示灯亮。



⑹交流电流0～500mA（12V）输出时，从3与6端子之间输出，此时显示选择“I3”指示灯亮。



注：当输出交流量时，切勿同时输出两个交流量

4、直流输出回路：



直流回路为开关稳压电源原理输出，分电流输出单元与电压输出单元，可同时输出两个量，即一个电流量，一个电压量

5、时间测量单元：



⑴仪器内置6位数显电秒表，电秒表可内部启动，也可外部启动，即可设置为单边触发，也可设置为双边触发。当内部启动时，按下任意一个“输出控制”开关，仪器即可启动秒表，通过被试继电器接点至仪器面板“停表”端子，秒表停止。此秒表接点可与0～250V直流电位兼容。



⑵声光提示设置在秒表单元回路内，如需测试被试继电器常开接点是否动作，此时开关应置常开位，继电器动作后声光提示。如需测试被试继电器常闭接点是否断开时，此时应置常闭位，继电器动作后，声光提示
