CAD尺寸标注的注意事项

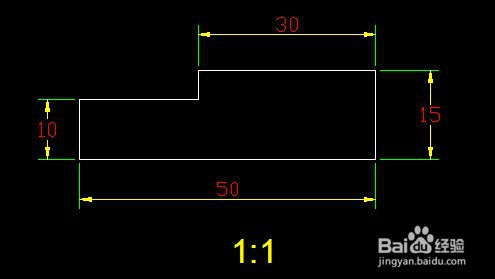

1、首先，绘图一定要画正确，并且按比例绘制，这样就算画错，在标注时也可以检查出来；

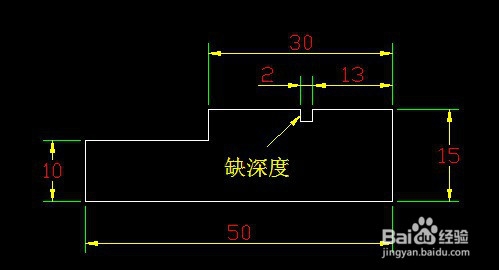

2、其次标注一定不能缺少必要尺寸，简单图形还比较容易一眼看出，当一个有上百甚至更多标注的图时，少一个两个尺寸很难发现

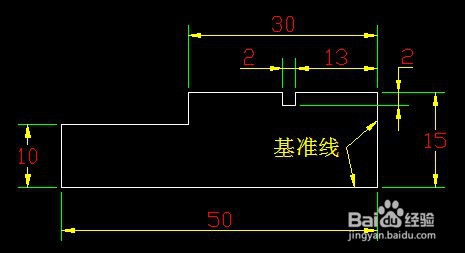

3、尺寸标注一般是有基准线的，要从基准线出发；不要想怎么标就怎么标，从图上看没什么问题，实际加工就会出大问题

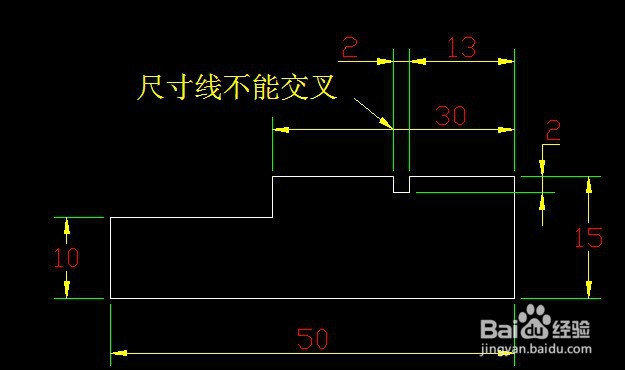

4、标注线不能交叉，有时会因为标注空间问题，会比较难标注美观，这时最好放大比例后再标注

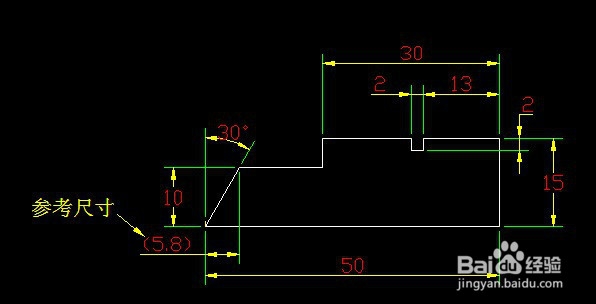

5、标注时有时会出现参考尺寸，这种尺寸不是决定尺寸，只是由另的决定尺寸形成的一种参考烹挹戢愠尺寸（如图参考尺寸5.8就是由决定尺寸角度30度产生的）
