全彩LED显示屏控制系统 凯视达处理器调试步骤

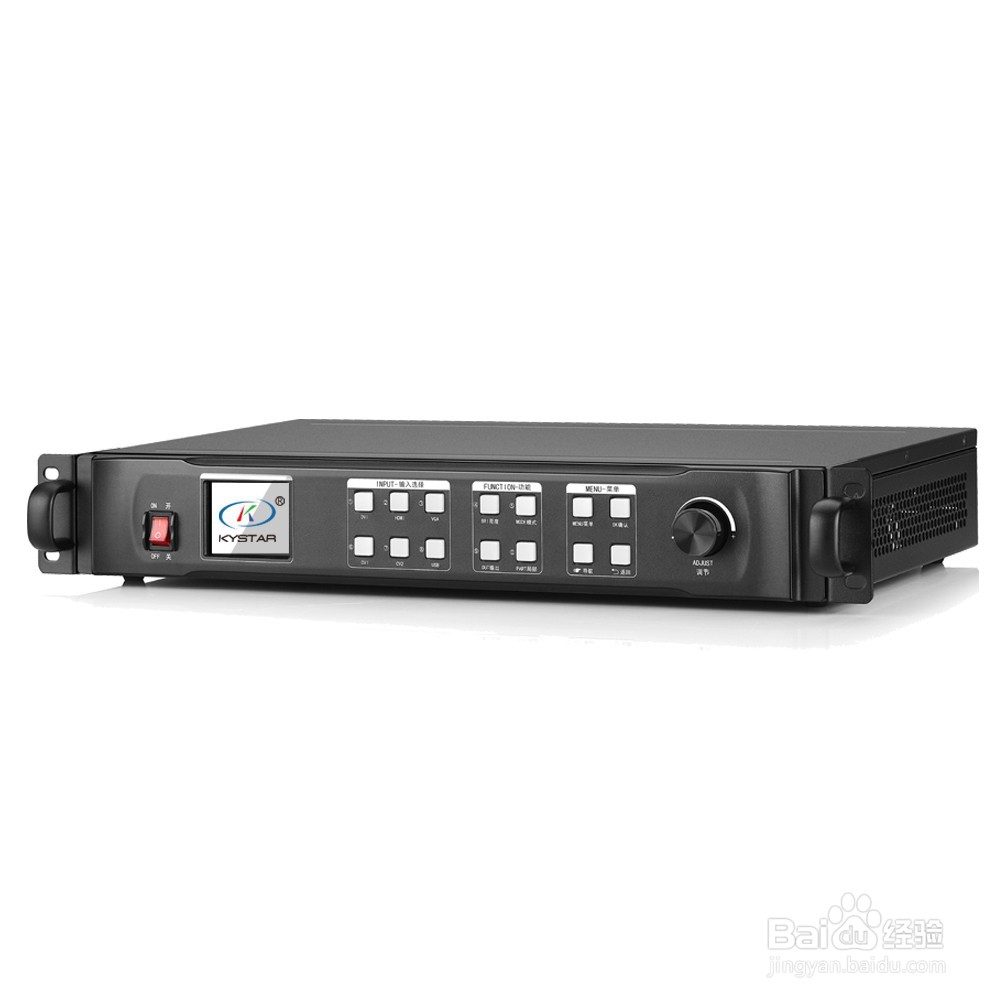

1、这是ks600的外观图片，有以下的特点：
1.支持控制面板独立操作，旋钮与数字键的设计令设备使用更加简便
2.支持上位机软件控制，实现可视化快捷操作
3.支持淡入淡出完美切换
4.支持亮度、对比度调节，增强图像显示效果
5.支持画面大小任意缩放（画面逐点可调，最小可以缩小到一个像素）
6.支持运动补偿，画面不出现拖尾
7.支持降噪处理，降低噪音污点
8.支持 5 路高标清视频信号输入，2 路视频输出
9.支持最大 1920×1080 输入分辨率；自定义输出分辨率，最大 1920×1200
10.支持键盘锁功能，防止施工调试后现场人员的误操作
11.支持五种场景模式的保存与调用
12.支持导航（智能设置）快捷设置
13.国际 1.5U 标准高度，便于携带安装

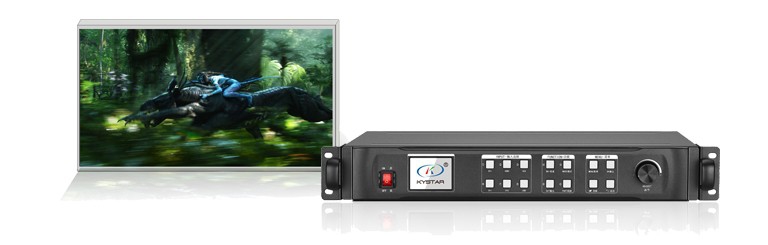

2、工作的原理是：
采用视频处理技术，具有任意格式输入、对应格式输出的视频转换能力。可以对包括 CVBS（复合视频）、HDMI、VGA（RGB）和
DVI-D 等视频信号进行处理和增强，以满足相对应的需求。

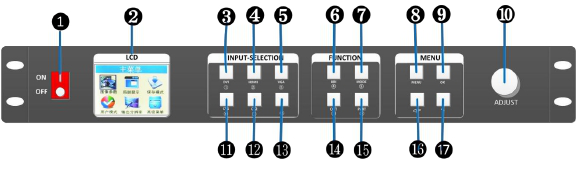

3、这个是视频处理器的前面板详解：
⑴ POWER-设备开关，OFF—断电，ON—上电
⑵ LCD-文字显示屏，显示菜单、参数等信息
⑶ DVI-数字信号通道键
⑷ HDMI-高清多媒体通道键
⑸ VGA-模拟信号通道键
⑹ BRI-亮度设置
⑺ MODE-用户模式调用
⑻ MENU-菜单键
⑼ OK-确认键，导航模式时点击进入下一界面
⑽ ADJUST-旋钮增大减小键，按下为确定键
⑾/⑿ CV1~2-复合信号通道键
⒀ USB-数字按键下为 9
⒁ OUT-输出黑屏与正常之间切换；注：蓝屏用旋钮切换
⒂ PART-做局部全景切换
⒃ 导航键-用户导航模式，在调节数据大小时作为步长值切换键
⒄ 箭头标志-返回键

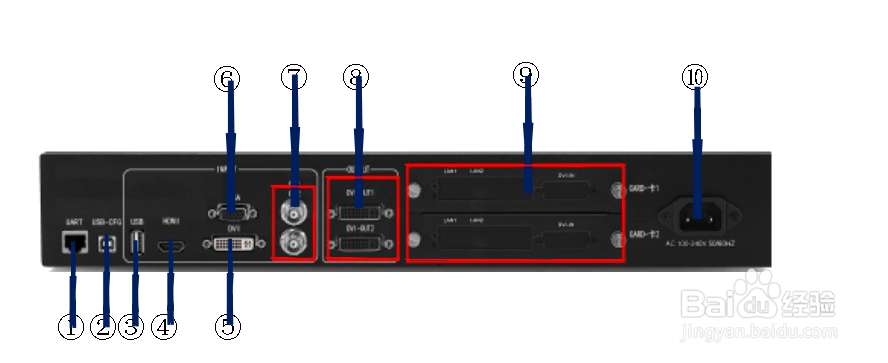

4、这个是视频处理器的后面板详解：
⑴ UART-通过 9 针串口转 RJ45 网口连接上位机软件
⑵ USB-CFG-通过 USB 方口连接上位机软件
⑶ USB-程序升级端口
⑷ HDMI-笔记本等 HDMI 信号输入接口
⑸ DVI-台式机等 DVI 信号输入接口
⑹ VGA-笔记本等 VGA 信号输入接口
⑺ CV-1/2-摄像机等复合信号输入接口
⑻ DVI-OUT1/2-DVI 输出口，对接发送卡等
(9) CARD-1/2-发送卡卡槽，可安装发送卡，内置 5V 供电线
⑽ 电源口-220V 电源口
5、安装接线步骤：
1、首先确保在不使用视频处理器情况下，显卡直接控制发送卡，大屏可正
常显示图像
2、然后如图所示接线，将显卡的 DVI 接口与视频处理器的 DVI-IN 输入口
相接，将处理器的 DVI-OUT 输出口与发送卡相接
3、确保接线无误后上电打开视频处理器。
注：为方便灵活使用，处理器提供了发送卡的可装载性，即发送卡可安装在处理器里面，由处理器为发送卡进行供电，继而摆脱了必须由台式机供电的
束缚。
安装方法如下：
①将发送卡上的固定拐角去除
②把后面板上旋钮旋松掉，将其抽出拆下临时挡板
③处理器里会预留一条四线的小插线头，是与发送卡上对应的线槽对应的，
将其对接，并固定发送卡至视频处理器
④把抽拉盒重新装好固定，并将上下叠加的 DVI 接口短接即可。

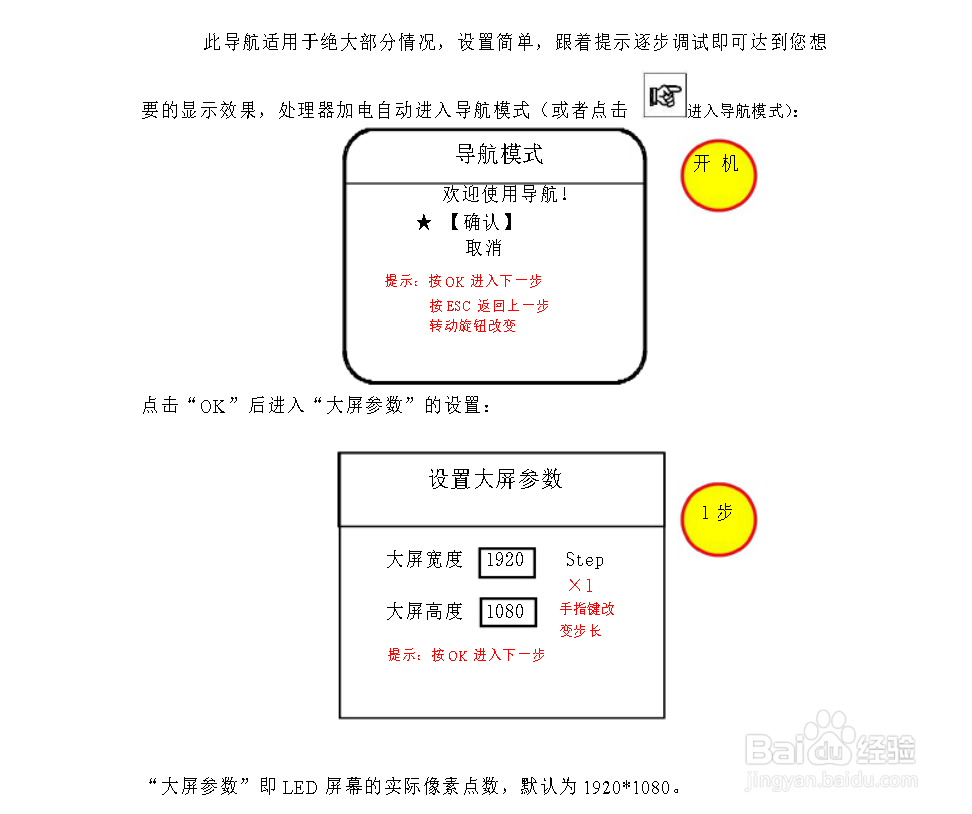

6、设备调试：导航模式-4 步完成设置

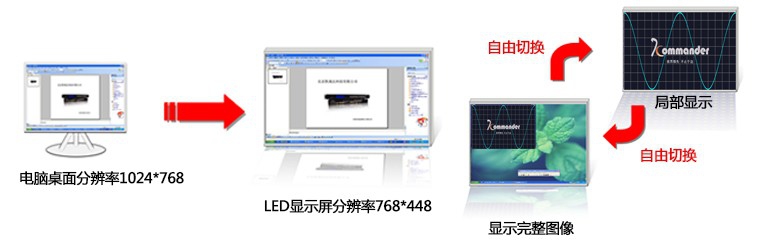

第一步：进入导航设置模式，调整LED显示屏的分辨率数值。

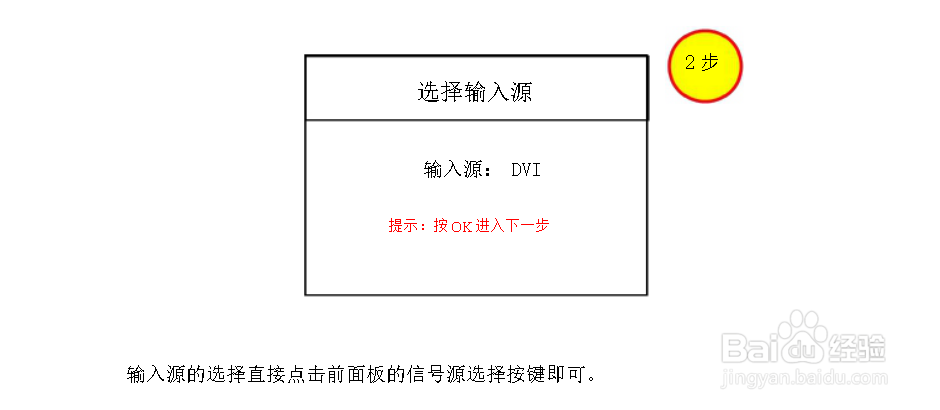

7、第二步：选择默认信号源。

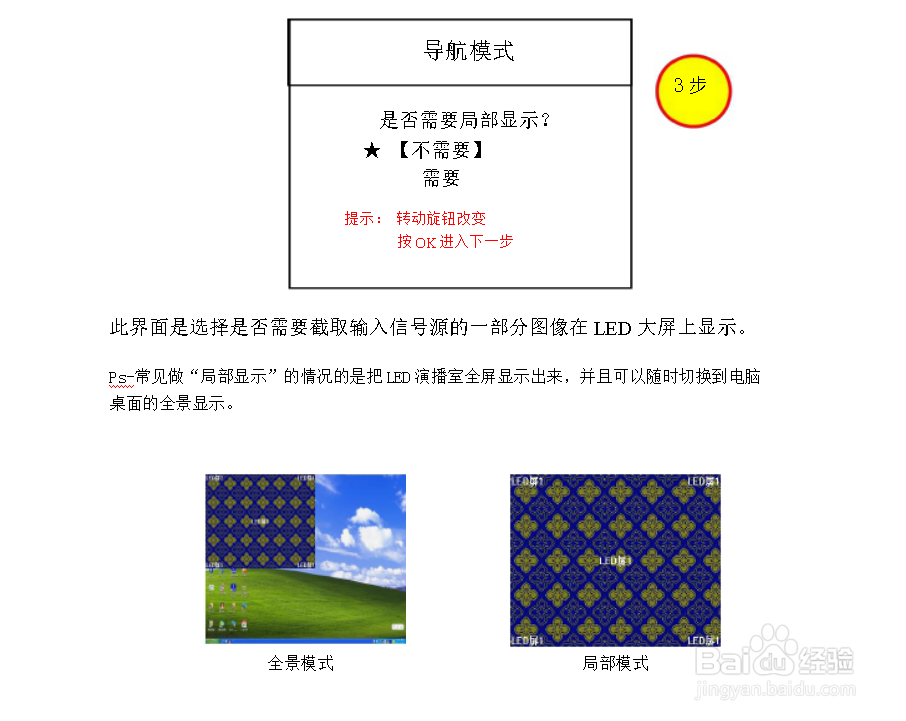

8、第三步：根据实际使用情况，设置是否需要局部显示。
9、第四步：保存模式，设置完成！

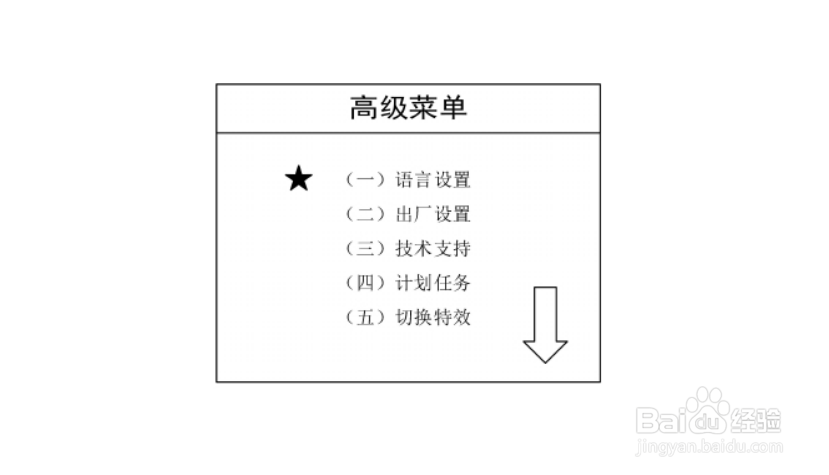

10、讲解一下设置里面，“高级菜单”里各选项的含义：
（1）语言选择-视频处理器的语言模式默认为中文，用户可通过高级菜单中的语言设置菜单进行中英文的切换。
（2）出厂设置-当视频处理器里的数据过多或设置比较混乱时，可以选择恢复出厂设置。
（3）技术支持-售后服务。
（4）计划任务-开启计划任务，可以定时播放，无需派人定时操作。
（5）切换特效-分为直切和特效（淡入淡出）两种。当有特效时，画面效果看上去很新颖。
（6）VGA 设置-由于 VGA 信号会有偏移现象，所以通过 VGA 设置来解决问题。
（7）对比度设置-视频处理器配备了对比度设置功能，可直接控制 LED 大屏幕的亮度与对比度，详见控制菜单表。
（8）图像静止-此功能分为图像活动和图像静止两种，相当于播放器的开始和暂停功能。
（9）声音设置-该视频处理器含有音频输出，可以将视频处理器的 AUDIO 设置为静音和输出两种模式，且可以调节音量的大小。
（10）专家设置-这里包含模式快捷键、键盘锁定、播放类型、播放记忆、在线升级、EDID设置、发送卡设置和接收卡设置 8 种功能。
①当模式快捷键开启后，前面板数字 1-5 只对应 5 种用户模式
②为了防止用户对设备进行误操作，视频处理器提供了键盘锁的功能，当开启后，连按 10 下 MENU 进行解锁。
③播放类型分为播放视频和浏览图片两种。可以将视频或者图片放在LED 大屏上来欣赏。
④播放记忆为记录当前的播放进度，当再次切回该信号源时，可以继续播放，不用从头开始。
⑤在线升级作为视频处理器软件升级更新使用,把升级程序复制到 U 盘中，插到处理器上，点击此功能即可升级。
⑥EDID 设置可以烧写输入接口分辨率。
⑦锐化设置可以增加画面的清晰度。
