Proe三维训练三十七之棱台

1、如下图示，

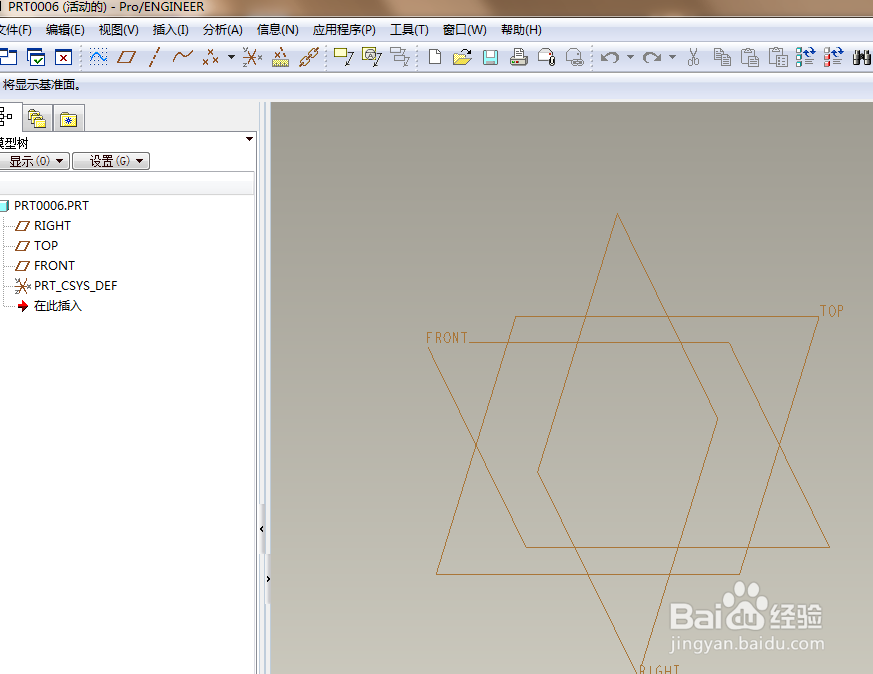

打开Proe软件，新建一缺省的实体零件，

2、如下图所示，

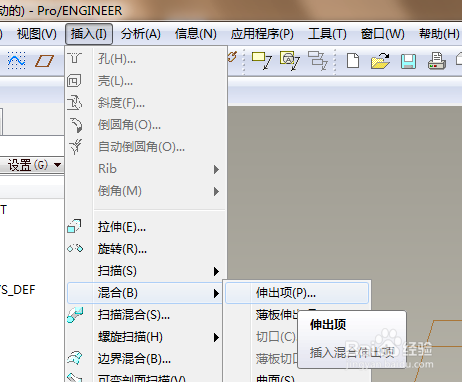

执行【插入——混合——伸出项】

3、如下图所示，

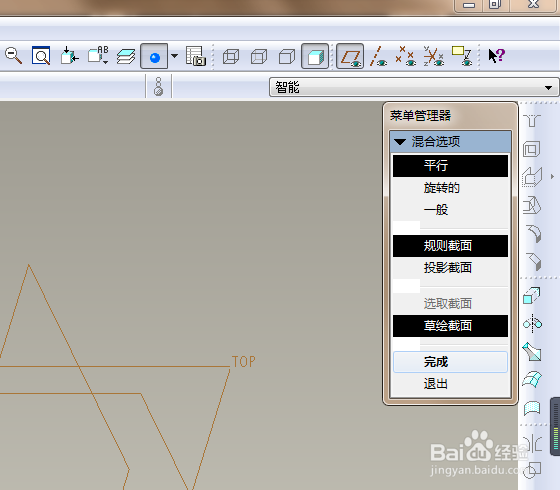

软件右上角弹出一个“菜单管理器”，

选择平行、规则截面，点击完成，

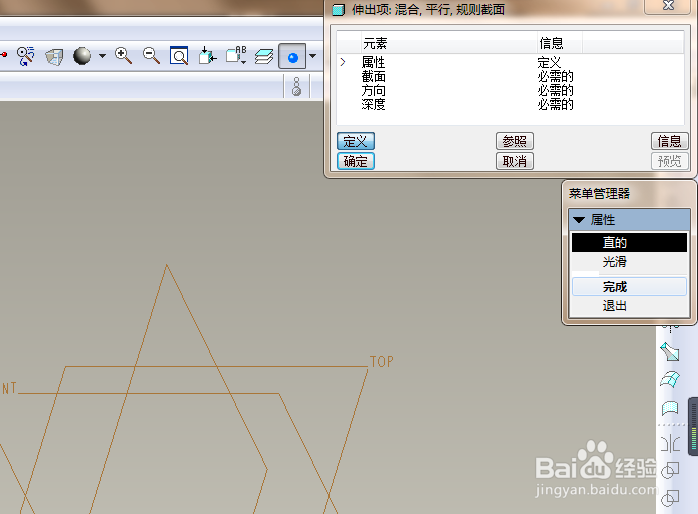

4、如下图所示，

点击“直的”，点击完成。

5、如下图所示，

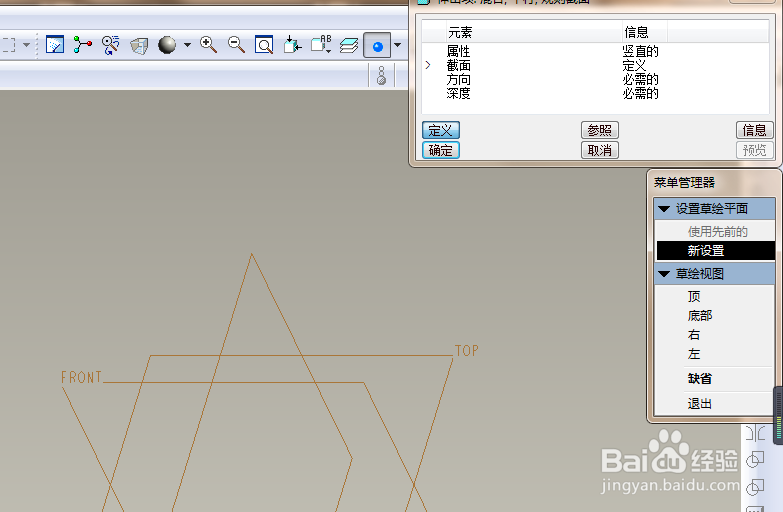

先后按照顺序点击“front面——正向——缺省”，

直接进入草绘环境，

6、如下图所示，

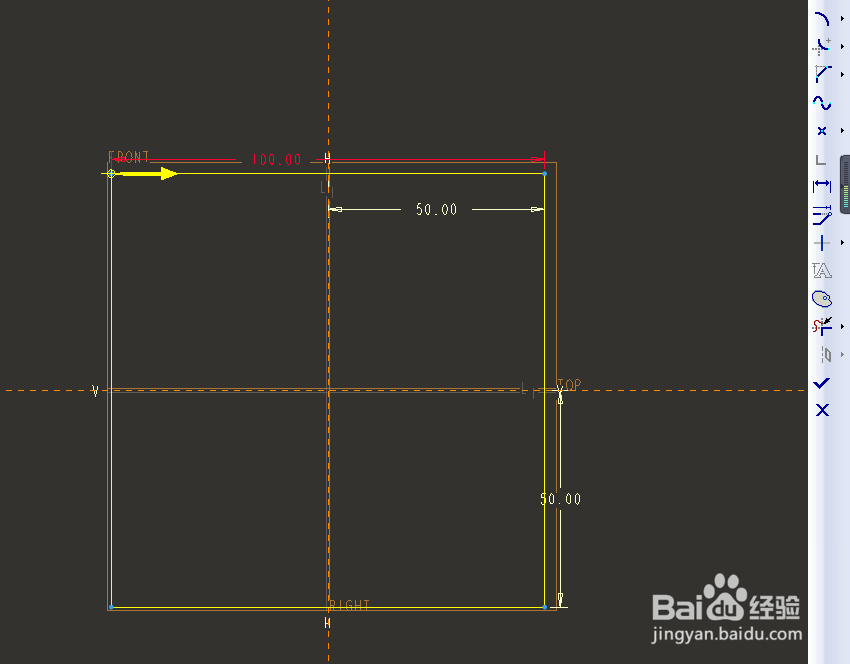

激活矩形命令，画一个正方形，

双击修改尺寸：边长100，边距离轴50，

7、如下图所示，

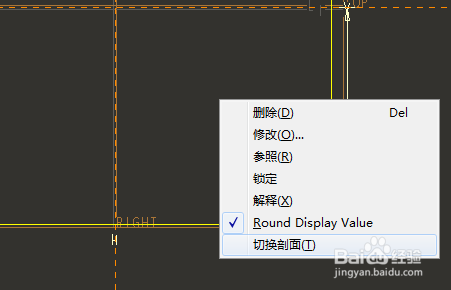

在空白处单击鼠标右键，点击“切换剖面”

8、如下图所示，

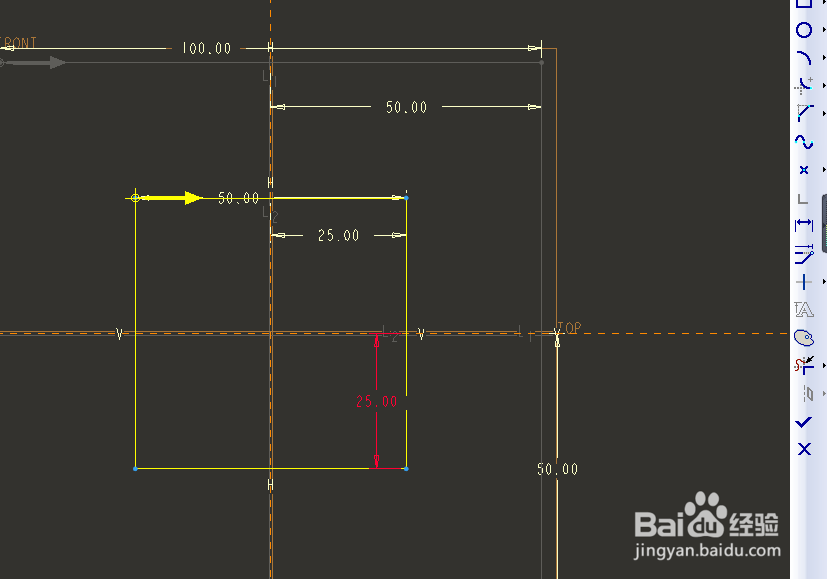

激活矩形命令，画一个正方形，

双击修改尺寸：边长50，边距离轴25，

点击√，完成并退出草绘。

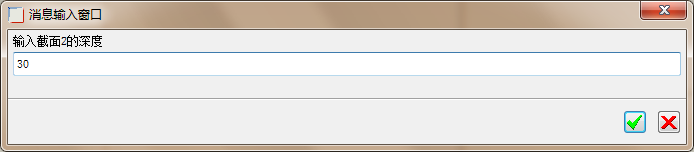

9、如下图所示，

输入截面2的深度为30，回车。

10、如下图所示，

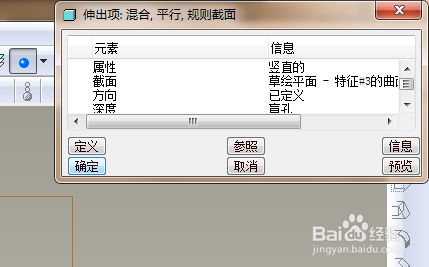

软件右上角的对话框点击“确定”。

、、、

至此，

这个棱台就创建完成了

如简介中的图片所示。

本次训练结束，
