一步步教你在Workbench中完成流场分析

1、在开始菜单启动Workbench14.0

3、导入几何模型右键单击Geometry，选择Import Geometry，再选择Browse，导入几何模型文件model.x_t。如果事先没有创建模型文件，可单击New Geometry进入DesignModeler创建几何模型。

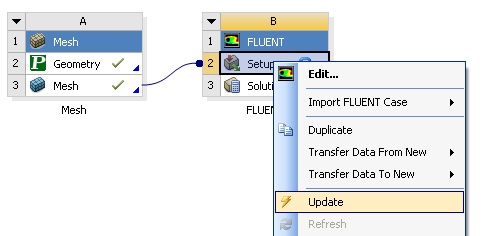

6、更新Fluent cell

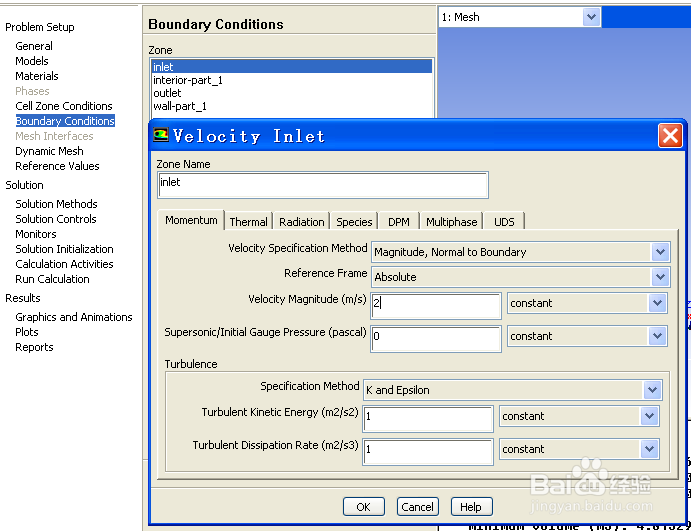

8、Fluent中求解设置8.1 选择标准的k-e嘎蕖石熬湍流模型，其余参数保持默认。8.2 流体材料选择water，从FLUENT D锾攒揉敫atabase中copy出来。在Cell Zone Conditions中选择材料为water-liquid。8.3 入口选择速度入口，velocity magnitude取2，即水流速度为2m/s。8.4 出口选择压力出口边界，参数保持默认。8.5 可以看到之前未设置的边界默认为wall，本例壁面绝热，无需改变wall参数，保持默认即可。8.6 Solution Methods和Solution Controls 保持默认即可。初始化选择Standard Initialization，compute from 选择all-zones，点击Initialize。8.7 迭代步数取500，点击Calculate开始计算8.8 收敛后残差曲线如下8.9 此时可以在Fluent中进行后处理。由于CFD-Post比Fluent自带的后处理功能强大很多，下面简单介绍如何在CFD-Post中进行后处理，因此退出Fluent，回到Workbench。
