公务员考试：如何确保电路题得分有诀窍

　　2015年公务员寿伊趾杏考试日益临近，紧张的复习备考，在最后冲刺的几天中抓住得分点是关键。上海公务员考试判断推理题目主要包含四种题型：机械推理（科学推理）、定义判断、掬研疔缎图形推理、分析推理。其中机械推理（科学推理）主要考查的是物理、化学等知识，这也是上海公考判断推理的一大特点。研究发现公务员考试从2012年开始“科学推理”中均会考查一道“电路”题目，至今已经连续考察了3年。

一、串联电路特点：

　　（1）电路连接特点：串联的整个电路是一个回路，各用电器依次相连，没有“分支点”。

　　（2）用电器工作特点：各用电器相互影响，电路中一个用电器不工作，其余的用电器就无法工作。

　　（3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。

　　串联电路解题诀窍：

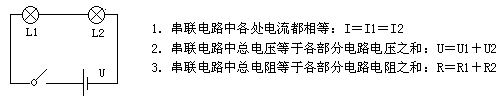

　　如下图所示：设灯泡L1和L2的电阻分别为R1，R2，通过的电流分别为I1，I2，两端的电压分别为U1，U2。R、I、U分别为总的电阻、电流、电压。

三、顺口溜记忆：

　　基本电路串并联，分清特点是关键；串联就是一条路，正极出发负极回；

　　一灯烧毁全路断，一个开关管全局；开关位置无影响，局部短路特殊用。

　　并联电路像河流，分了干路分支流，干路开关全控制，支路电器独立行。

　　串联等流电压分，并联分流电压等；串联灯亮电阻大，并联灯亮小电阻。

四、真题精讲

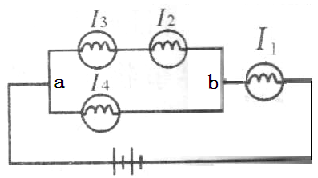

【例1：】将四个相同的灯泡和两个相同的电池以导线连接，其电路如图。若通过各灯泡的电流分别为I1、I2、I3和I4，假设电池供应的电压稳定，并联电路a、b间的电压维持在定值，则下列电流关系正确的是（ ）。

　　A. I1＝I2＋I3B. I2＝I3

　　C. I1＝I2＋I3＋I4D. I2＝I4

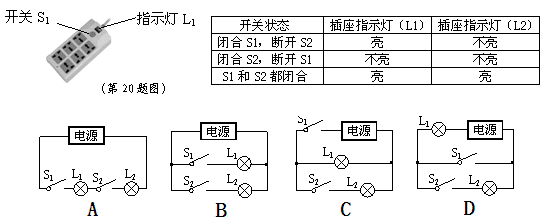

【答案】C。解析：本题考查电路问题。A项，整体是串联电路，闭合S1，断开S2时，两灯都不亮，不符合；B项，断开S1，闭合S2时，L2亮，不符合；C项符合事实；D项，L1处在干路中，任意一个开关闭合时都会亮，不符合。故选C。
