SolidWorks实体扫描命令按钮显示灰色不可用

　　在SolidWorks绘图过程中，会遇到命令显示灰色不可使用状态，例如实体扫描命令显示灰色，可能因为以下两种情况。

工具/原料

电脑

SolidWorks绘图软件

第一种情况：草图只有一个。

1、例如下图，只有一个草图。确埠颁犍虽然都绘制了轮廓和扫描路径，但扫描命令要求轮廓和路径须分别绘制在两个草图里，无论是2D草图还是3D草图，如此以来，要使扫描命令显示可用至少要两个草图。

2、编辑草图，删除轮廓或路径。然后新建轮廓或路径的草图，可以是2D草图也可以是3D喁滩倜怄草图，但要注意轮廓必须在一个平面上，所以轮廓用2D草图绘制方便些，可使用的草图命令也多些。

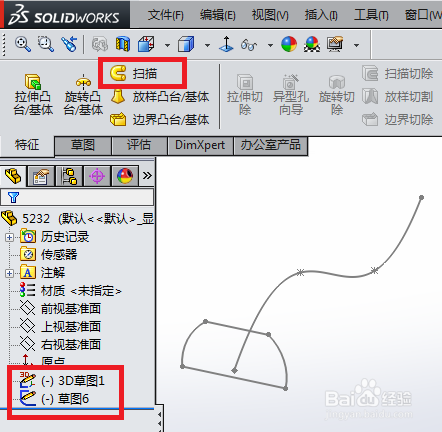

3、例如新建了一个2D轮廓草图，此时，扫描命令显示可用。

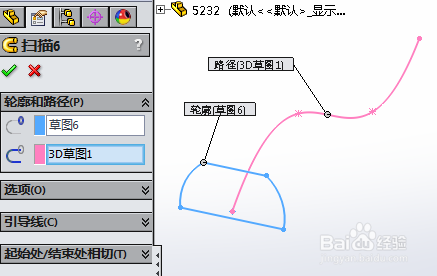

4、单击“扫描”按钮，分别选择轮廓和路径。

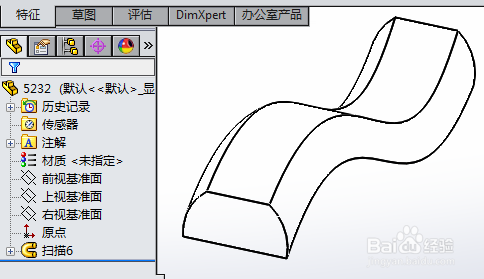

5、扫描成功。

第二种情况，处于草图编辑状态。

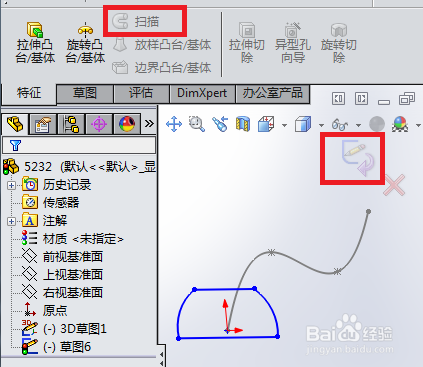

1、扫描命令是在退出草图编辑状态后才可使用的命令，例如下图正处于轮廓草图绘制状态，须绘制好草图后按右上角按钮确认退出草图后才可使用扫描命令。
