变比组别测试仪产品特点及功能简介

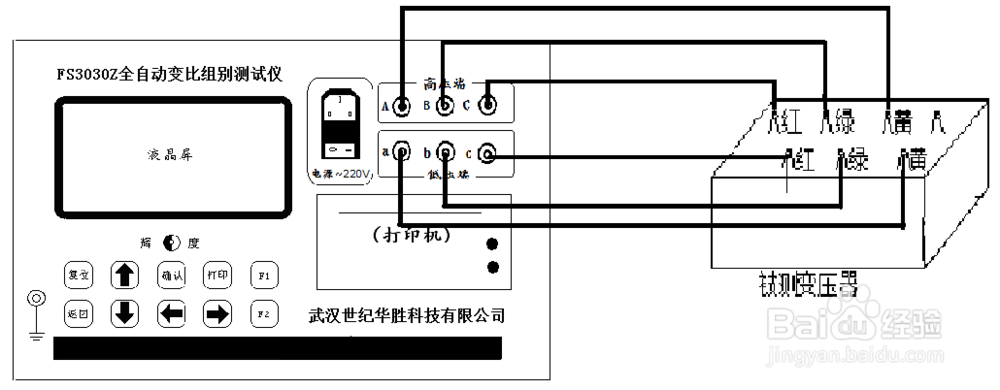

1、1．Y-d-11，电压组合110±8×1.25%/10.5KV 的变压器。按图进行接线。

2、打开电源开关显示出主菜单（见图3），此时按确认键，显示见图5。此时可输入额定变比值，按照变压器铭牌上的高压端9分接电压值110.0，低压电压10.5，计算出额定变比10.476，输入额定变比10.476，分接总数17，分接间距1.25%，输入完成后，按返回键返回到主菜单，按F1键，仪器开始测量，测量结果见图所示。

3、此时，可按F1键重测一次，F2键存储数据，打印键打印数据，按复位键返回主菜单。2．单相变压器，电压组合525/√3±8×1.25%/20，按图接线。
