延时继电器（穆勒）的延时时间的设置方法

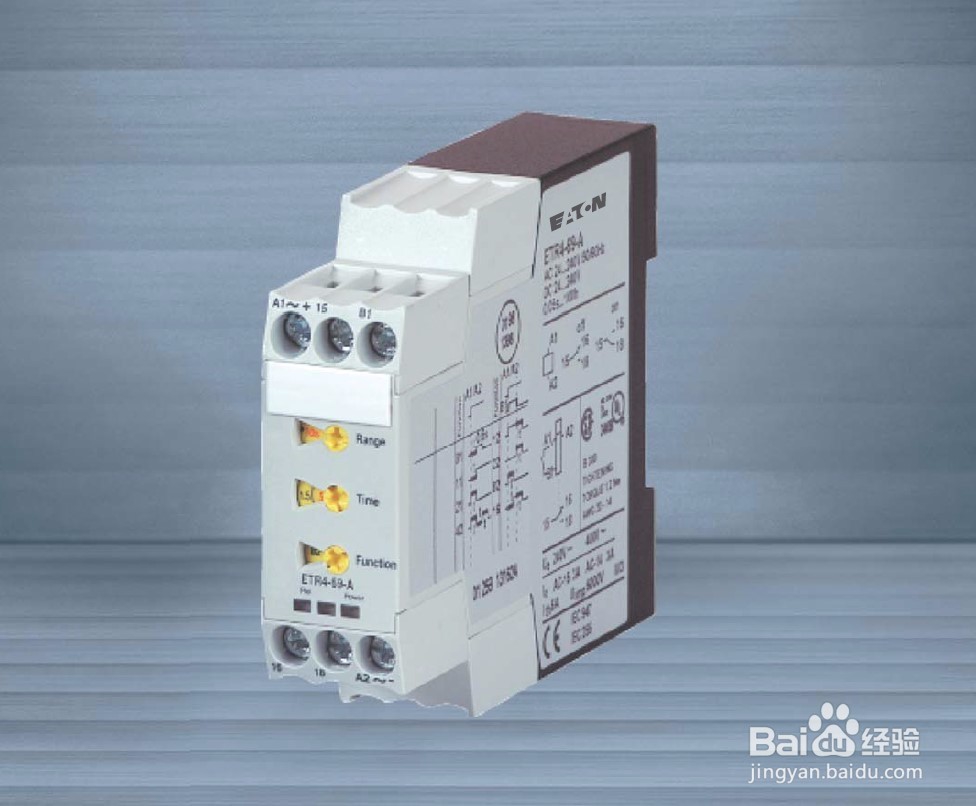

1、穆勒品牌的延时继电器有三个参数需要调整，分别为Range、Time、Function

2、三个需要设置的参数范围分别如下图

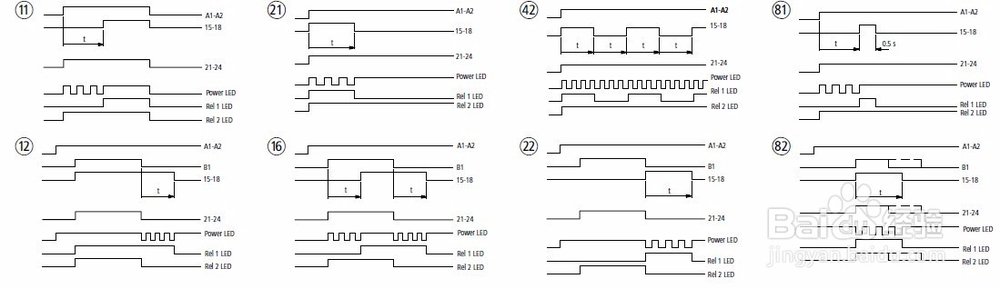

3、针对Function的设置，是对延时继电器工作模式的选择。最常用的三种分别为11接通延时、12分断延时、16接通和分断延时

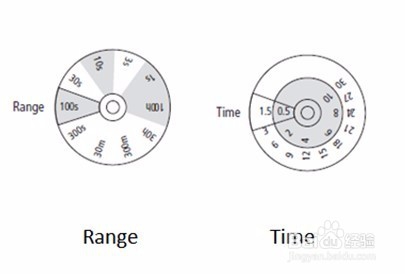

4、针对Time和Range的设置，是对延时继电器延时时间的设置，具体的对应关系如下图

5、容易造成困扰的地方是time的设置框有两圈，到底该已内圈为主，还是外圈为主？

其实Range和Time的设置数字是分红色和黑色两种，如果Range取值是红色，则Time的设置数字要以内圈为主；如果Range取值是黑色，则Time的设置数字要以外圈为主。

6、具体延时时间的计算方法为：

  如果Range设置为黑色，则延时时间=Range/30xTime;

  如果Range设置为红色，则延时时间=Range/10xTime。
