复杂异形桥梁结构设计要点

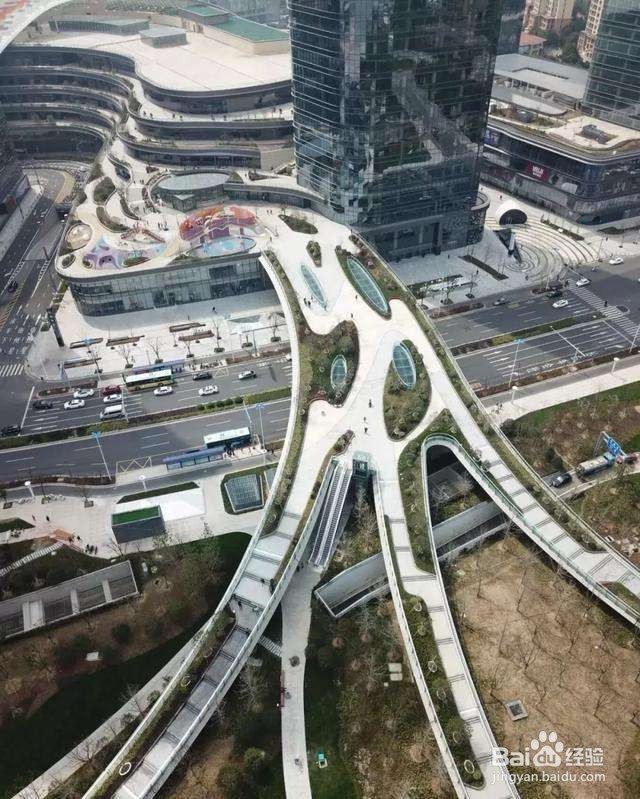

1、作为匝道桥.梁以及主线桥梁之间连接的结构，他的外观形态主要是“人”的形状以及“裤衩”的形状,一般情况下是由直线梁以及曲线梁来作为结构,依据路线的走向和实际情况进行结合,其中在对截面形式进行设计的时候,主要以箱梁为主。而异形结构的结构计算分析,将会是非常复杂困难的驼购。以一实际的异形桥梁为例,通过对其进行结构分析后,再板散与板壳有限元仿真计算结比较,以此来为空间梁格理论的合理性、科学性、准确性提供证明材料。

2、梁格法指的是将桥梁的上部构件使用一个类似的梁格进行替代计算，然后将分布于板或箱梁每一个区段里面的抗弯刚度和抗扭刚度向着距离最近的的等效梁格结构处进行集合,但是必须要按照纵向刚度向着纵向梁格,横向刚度向着横向梁格的原则进行集中。通过采用梁格法，我们可以更加合理、准确、方便的去解决桥梁空间简化计算问题。

3、如果在箱梁的内部设置腹板，那么在对梁格模型进行建模时,垂直方向的主梁篇番诉一定要和腹板在数量方面保持一致。而全桥的顺桥向的数目则在确认时要依据实际的需求来确定,全部的横梁均会被支点和纵向主梁分为更小的单元。

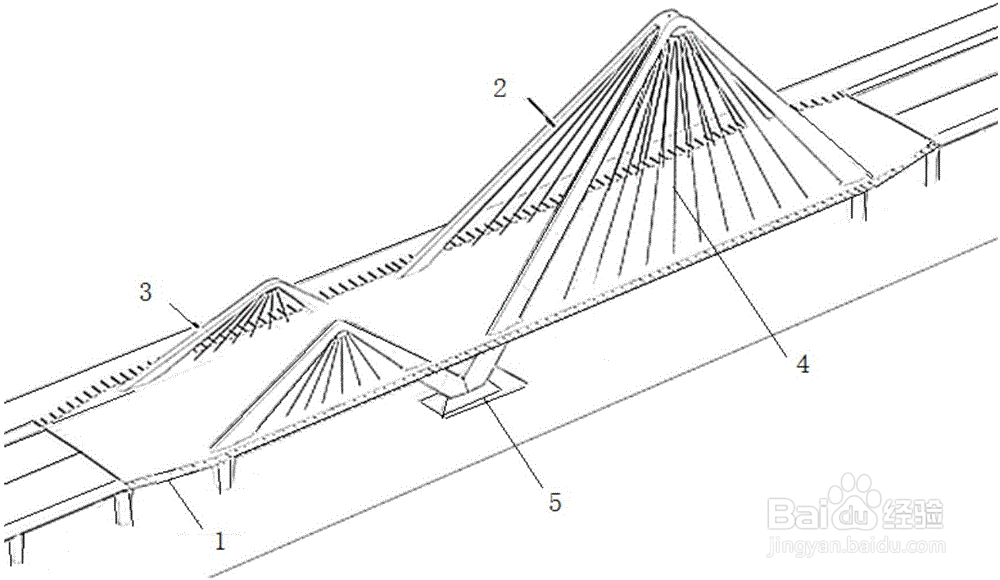

4、而横向以及竖向梁的单元通常利用的是普通12个自由度的Timoshenko空间梁的单元。而在对箱形梁桥的横向划分方面,通常会遵循以下规则:要把他们划分成为“工”形和“r”形,而且还要确保他的形心的高度一致。

5、只有我们按着这样的原则进行了划分,才可使在剪应力的计算方面更加准确，同时剪力的横向分配计算也会非常准确。在对纵向主梁的几何常数进行计算时,主要的计算内容有以下几点:抗剪的面积、2个弯曲惯性矩、综合有效的宽度形心位置、绕水平轴的自由扭转惯性矩、工形的全面积。

6、13箱形结构梁格法抗扭刚度计算在对箱形结构等效的刚度进行计算的时候，主要是对横梁的自由扭转抗弯惯性矩以及纵向主梁进行计算。

7、计算自由.扭转刚度的时候,我们一般采用的是变能等效法。结构挠度(即:变形)w(x,y)是一个二次的连续函数,通过分析,我们可以对纵向和横向的扭曲率进行公式推导:得到正交的梁格的扭率扭转是- -致的,从而我们可以得到面内的剪应变r。和与中性面的距离为.Z时的剪应变:
