如何在AD软件上画出简单的555电路图（一）

1、1.创建一个新项目 电路设计主要包括原理图设计和 PCB 设计。 （ 1 ）创建一个新项目，然后在项目中添加原理图文件和PCB 文件，创建一个新项目方法： 单击设计管理窗口顶部的 File 按钮 ，New 子面板中单击 Project选项，就已经创建好了一个新项目。

3、2.创建一张新的原理图图纸 执行菜单命令 New ／ Schematic 创建一张新的原理图文件。可以看到Sheetl．SchDoc 的原理图文件，同时原理图文件夹自动添加到项目中。执行菜单命令 File/Save As，将新原理图文件保存在用户指定的位置。同时可以改变原理 图文件名为 555．SchDoc 。

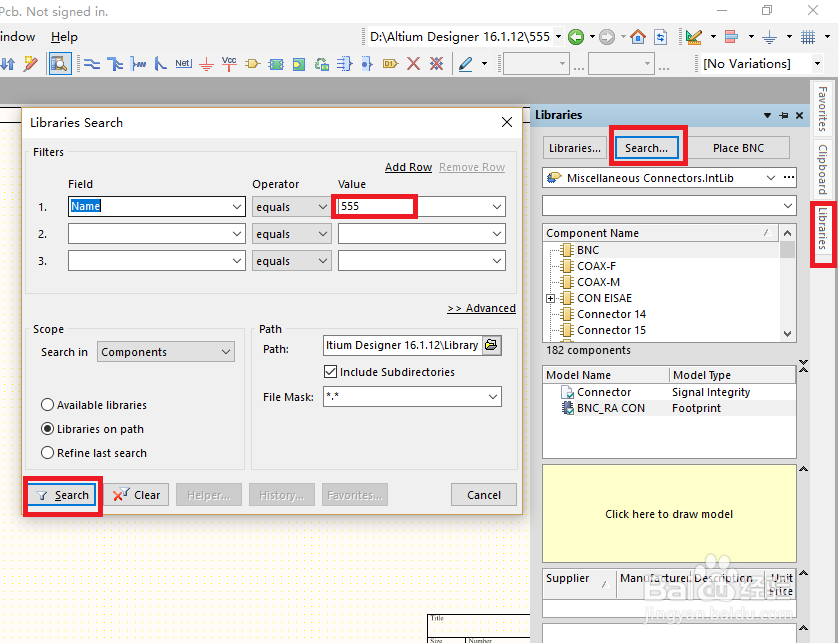

7、（ 5 ）单击 Search按钮开始搜索，查找结果会显示在 Result 对话框中，如图所示。

9、 （ 2 ）在当前窗口移动光标到原理图中放置组件的合适位置，单击鼠标把 NE555D 放置在原理图上。按 PageDown 和 PageUp 键缩小和放大组件便于观看组件放置的醐蛑臀谁位置是否合适，按空格键使组件旋转，每按一下旋转 9 0 ° 来调整组件放置的合适位置方向。 （ 3 ）放置完组件后，右击鼠标或者按 ESC 键退出组件放置状态，游标恢复为标准箭头。接着放置其它元件。效果如下图所示。
